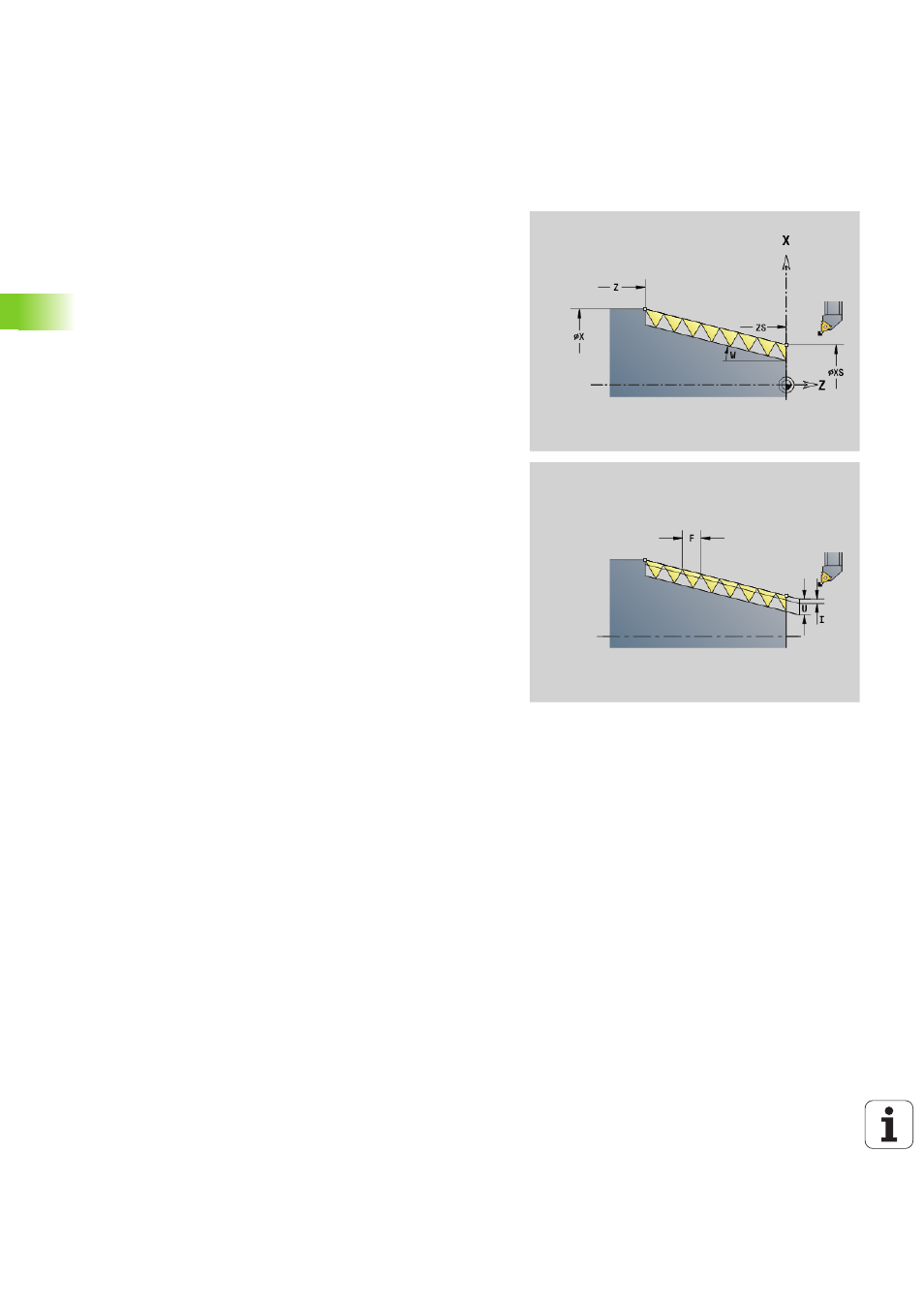

Cycle de filetage simple G32
G32 usine un filet simple, quel que soit son sens et sa position
(filetage longitudinal, conique ou transversal; intérieur ou extérieur).
Paramètres
X
Point final du filet (cote de diamètre)
Z Point final du filet
XS Point initial du filet (cote de diamètre)
ZS Point initial du filet
BD Filetage extérieur/intérieur:
 0: filetage extérieur
 1: filetage intérieur
F Pas du filet
U Profondeur du filet
Aucune donnée : la profondeur de filetage est calculée
automatiquement :
 Filetage extérieur (0.6134 * F)
 Filetage intérieur (0.5413 * F)
I Profondeur de coupe max.
IC Nombre de passes. La passe est calculée à partir de IC et de
U. Utilisable avec :
 V=0 (section de coupe constante)
 V=1 (passe constante)
V Type de passe (par défaut : 0) ; informations détaillées voir
page 304
 0: Section de coupe constante à chaque passe
 1 : passe constante
 2: avec répartition des passes restantes Première passe =
"reste" de la division profondeur du filet/profondeur de
coupe. La "dernière passe" est répartie en 1/2, 1/4, 1/8 et 1/
8 de passe.
 3: La plongée est calculée à partir du pas et de la vitesse de
rotation
 4 : comme MANUALplus 4110
 5 : passe constante (comme pour 4290)
 6 : constant avec reste (comme pour 4290)
H Type de décalage pour lisser les flancs du filet (par défaut: 0)
 0: sans décalage
 1 : décalage à gauche
 2 : décalage à droite
 3: décalage alternativement à droite/gauche
WE Méthode de relevage pour K=0 (par défaut : 0)
 0: G0 à la fin
 1: Relevage dans le filet
K Longueur de fin de filet (par défaut: 0)
