HEIDENHAIN MANUALplus 620, CNC PILOT 640
337
4.22 Cy
cles de perçag
e

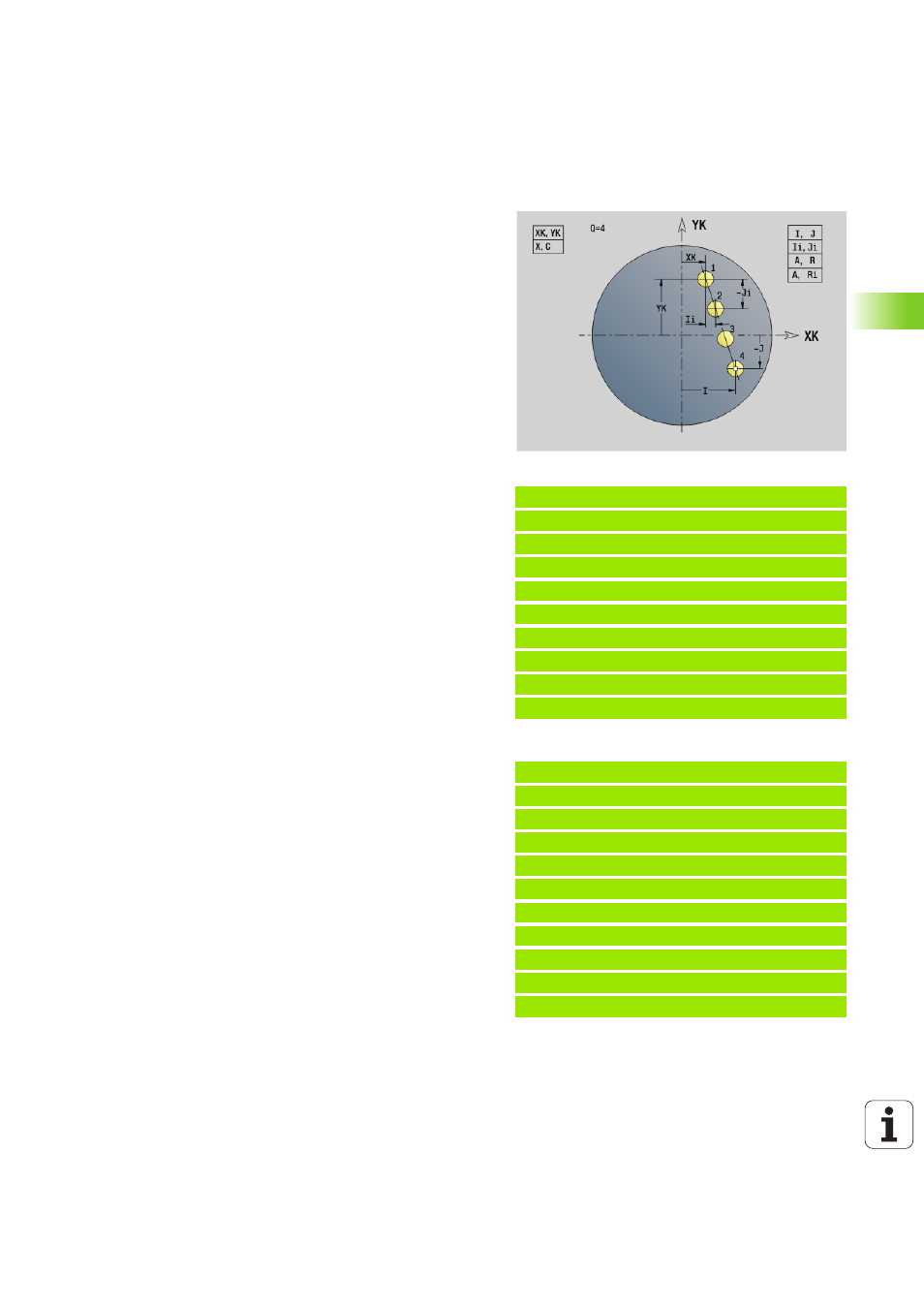

Motif linéaire frontal G743
La fonction G743 réalise un motif linéaire de perçage ou de fraisage
réparti de manière homogène sur la face frontale.
Si vous ne renseignez pas le point final ZE, la commande utilisera le
cycle de perçage/fraisage de la séquence CN suivante. Suivant ce
principe, vous combinez la définition du motif avec
les cycles de perçage (G71, G74, G36)
le cycle de fraisage rainure linéaire (G791)
le cycle de fraisage de contour avec "contour libre" (G793)
Combinaisons de paramètres pour la définition du point initial ou des
positions du motif :
Point initial du motif :
XK, YK
X, C
Positions du motif :
I, J et Q
Ii, Ji et Q
R, A et Q
Ri, Ai et Q
Beispiel: G743
%743.nc
[G743]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G743 XK20 YK5 A45 Ri30 Q2
N6 G791 X50 C0 ZS0 ZE-5 P2 F0.15
N7 M15
FIN
Beispiel: Séquences d'instructions
[ motif de perçage simple ]
N.. G743 XK.. YK.. ZS.. ZE.. I.. J.. Q..
. . .
[ motif de perçage avec perçage profond ]
N.. G743 XK.. YK.. ZS.. I.. J.. Q..
N.. G74 ZE.. P.. I..
. . .
[ motif de fraisage avec rainure linéaire ]
N.. G743 XK.. YK.. ZS.. I.. J.. Q..
N.. G791 K.. A.. Z..
. . .
Paramètres
XK
Point initial du motif en coordonnées cartésiennes
YK
Point initial du motif en coordonnées cartésiennes
ZS
Point initial pour perçage/fraisage
ZE
Point final pour perçage/fraisage
X
Diamètre (point initial du motif en coordonnées polaires)
C
Angle (point initial du motif en coordonnées polaires)
A
Angle du motif
I
Point final du motif (cartésien)
Ii
(Point final) écart du motif (cartésien)
J
Point final du motif (cartésien)
Ji
(Point final) écart du motif (cartésien)
R
Longueur (écart première – dernière position)
Ri
Longueur (distance par rapport à la position suivante)
Q
Nombre de perçages/figures (par défaut: 1)
