HEIDENHAIN MANUALplus 620, CNC PILOT 640 133
2.9 Units – F
raisag
e
f
a
ce fr
ontale
2.9 Units – Fraisage face frontale

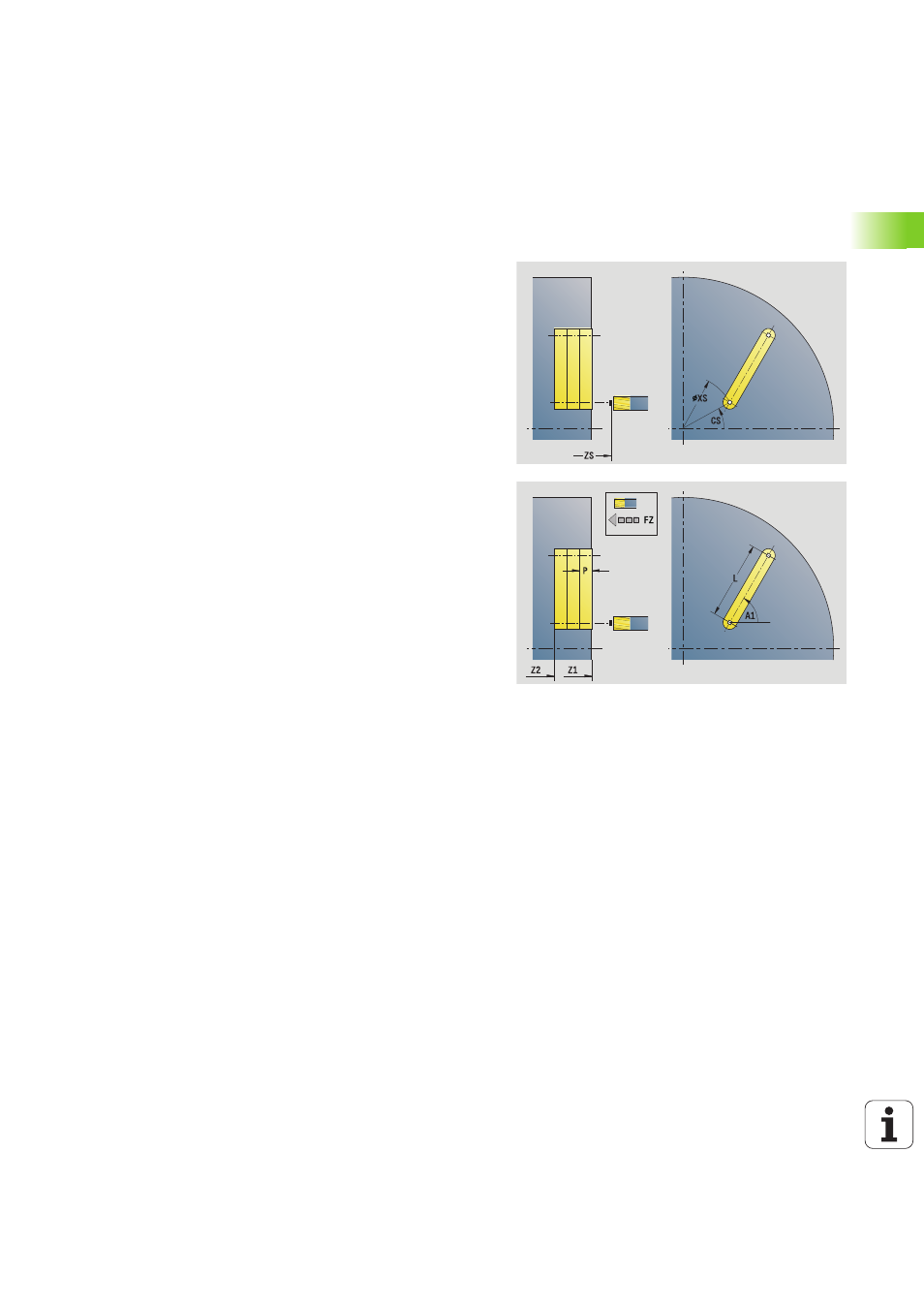

Unit "Rainure Face frontale"
L'Unit fraise une rainure sur la face frontale de la position de départ
jusqu'au point final. La largeur de la rainure est le diamètre de la fraise.
Nom de l'unit : G791_Rain_Front_C / cycle : G791 (voir page 352)
Accès à la base de données technologiques :
 Type d'usinage : fraisage
 Paramètres variables: F, S, FZ, P
Formulaire cycle
Z1
Bord supérieur de fraisage
Z2 Fond de fraisage
L Longueur de la rainure
A1 Angle avec axe X
X1, C1 Pt cible polaire rainure
XK, YK Pt cible rain. cartésien
P Plongée max.
FZ Avance plongée
Autres formulaires : voir page 60
