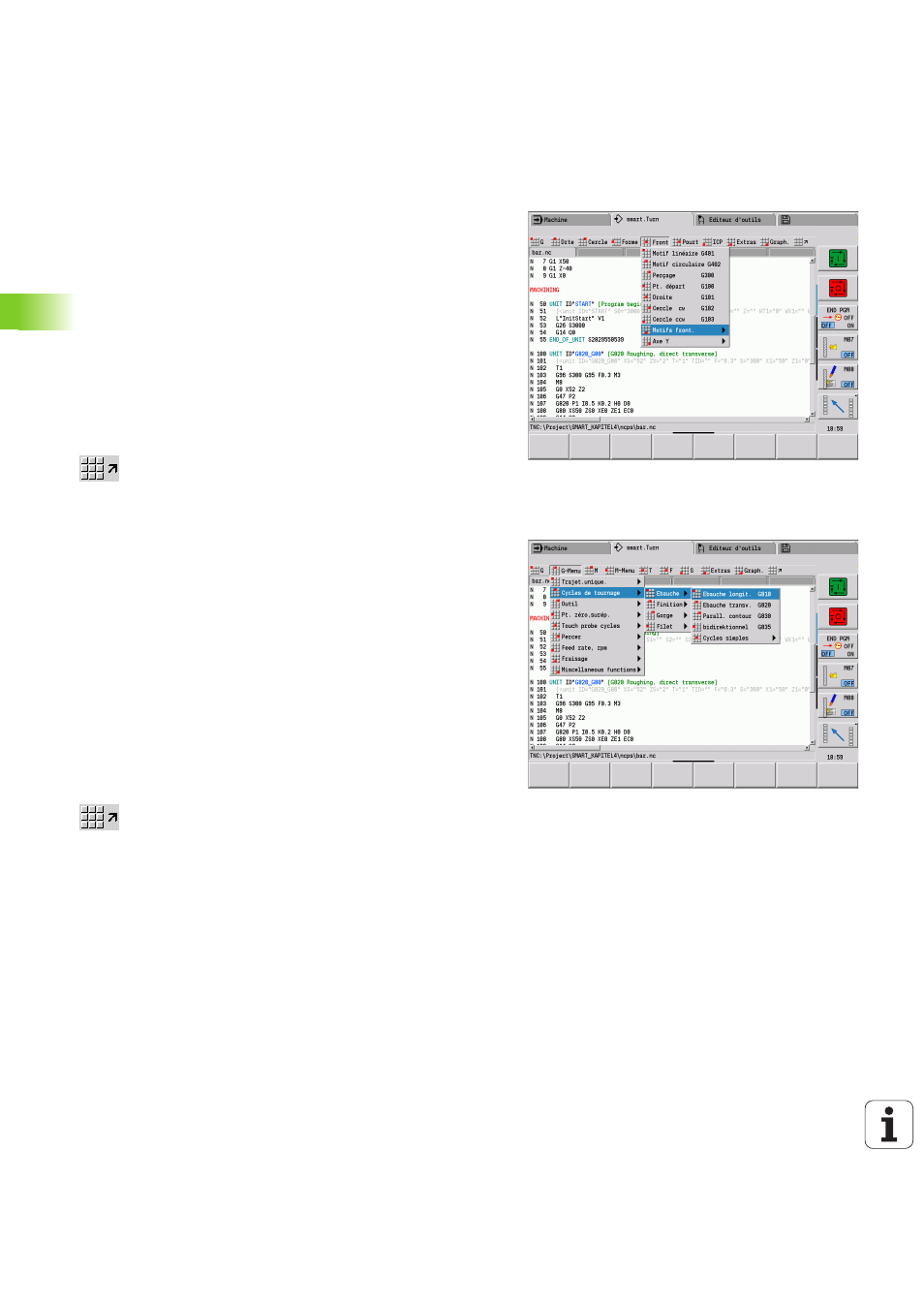

![background image](/files/815784/content/doc200.png)
200
Programmation DIN
4.1 Pr
ogr
ammation en mode DIN/ISO
Groupe de menu "Géométrie"
Le groupe de menus "Géo (métrie)" contient des fonctions pour la
description de contour. Vous atteignez ce groupe de menu dans le
mode DIN/ISO en activant le menu "Géo"
Vue d'ensemble des fonctions:
G : saisie directe d'une fonction G
Droite : saisie d'une trajectoire (G1)
Cercle : description d'un arc de cercle (G2, G3, G12, G13)
Forme : description des éléments de forme
Front : fonctions de description du contour sur la face frontale
Enveloppe : fonctions de description du contour sur l'enveloppe
ICP, Fonctions spéciales, Graphique : voir "Sous-menus communs
utilisés" à la page 41.
retour au menu principal DIN/ISO
Groupe de menu "Usinage"
Le groupe de menus "Usin(age)" contient des fonctions qui
permettent de programmer l'usinage. Vous atteignez ce groupe de
menu dans le mode DIN/ISO en activant le menu "Usin".
Vue d'ensemble des fonctions:
G : saisie directe d'une fonction G
Menu G : groupes de menus pour les opérations d'usinage
M : saisie directe d'une fonction M
Menu M : groupes de menus pour les tâches de commutation
T : appel direct d'un outil
F : avance par rotation G95
S : vitesse de coupe G96
Fonctions spéciales, Graphique : voir "Sous-menus communs
utilisés" à la page 41.
retour au menu principal DIN/ISO
