6.3 Contours dans le plan YZ

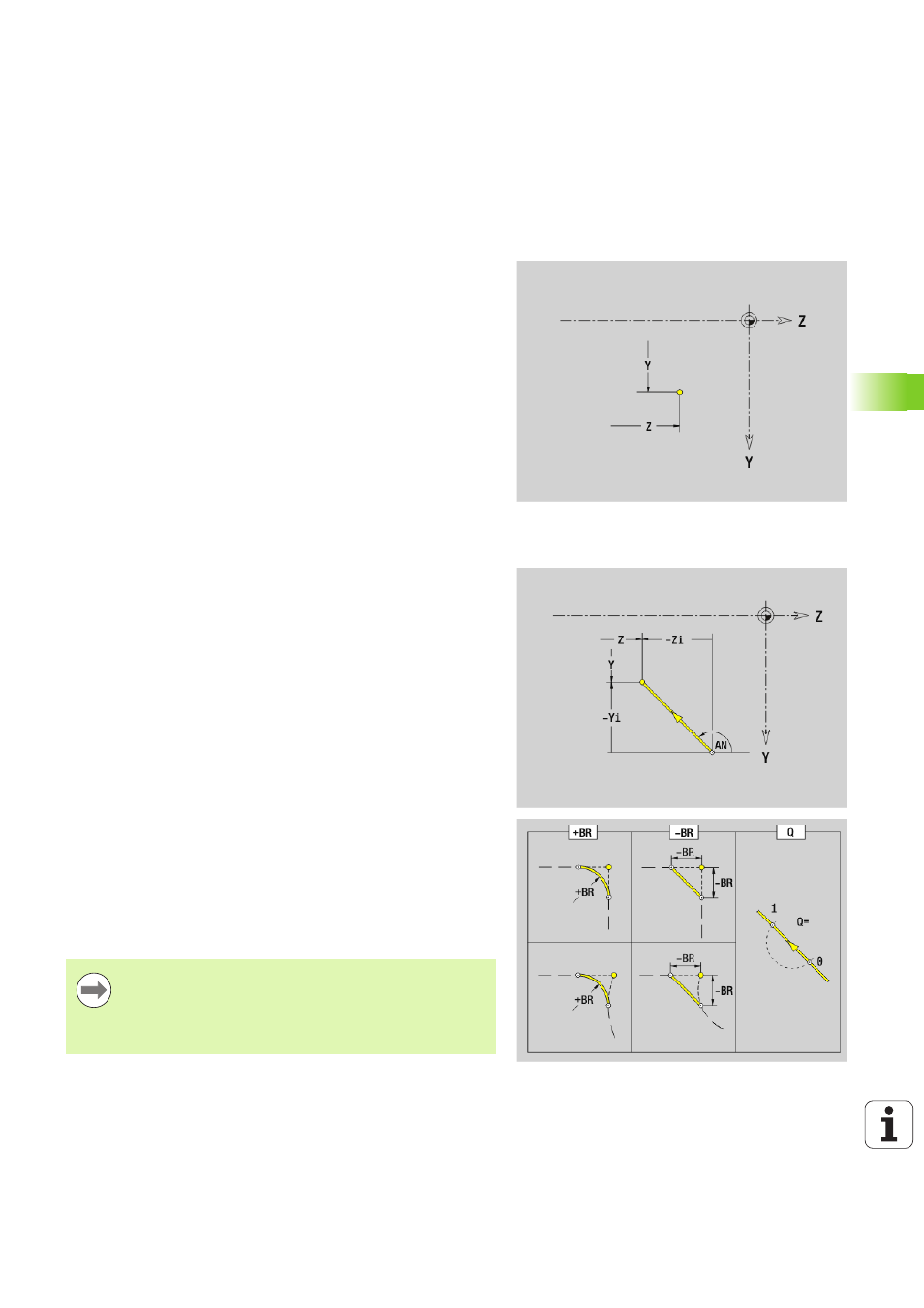

Point initial du contour, plan YZ G180 Géo
G180 définit le point initial d'un contour dans le plan YZ.
Droite plan YZ G181 Géo
G181 définit un élément linéaire dans un contour du plan YZ.
Paramètres
Y
Premier point du contour
Z Premier point du contour
PZ Point initial du contour (rayon polaire)
W Point initial du contour (angle polaire)
Paramètres
Y
Point final
Z Point final
AN Angle avec l'axe positif Z
Q Point d'intersection. Point final lorsque la droite coupe un arc
de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
 aucune donnée : raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR\>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
PZ Point final (rayon polaire ; référence : point zéro pièce)
W Point final (angle polaire ; référence : point zéro pièce)
AR Angle par rapport à l'axe Z positif (AR correspond à AN)
R Longueur (rayon polaire ; référence : dernier point de contour)
Programmation
 Y, Z : en absolu, en incrémental, avec effet modal ou "?"
 ANi : angle par rapport à l'élément suivant
 ARi : angle par rapport à l'élément précédent
