514 Programmation DIN pour l' axe Y
6.2 Cont
ours dans le plan XY
Surface unique plan XY G376 Géo

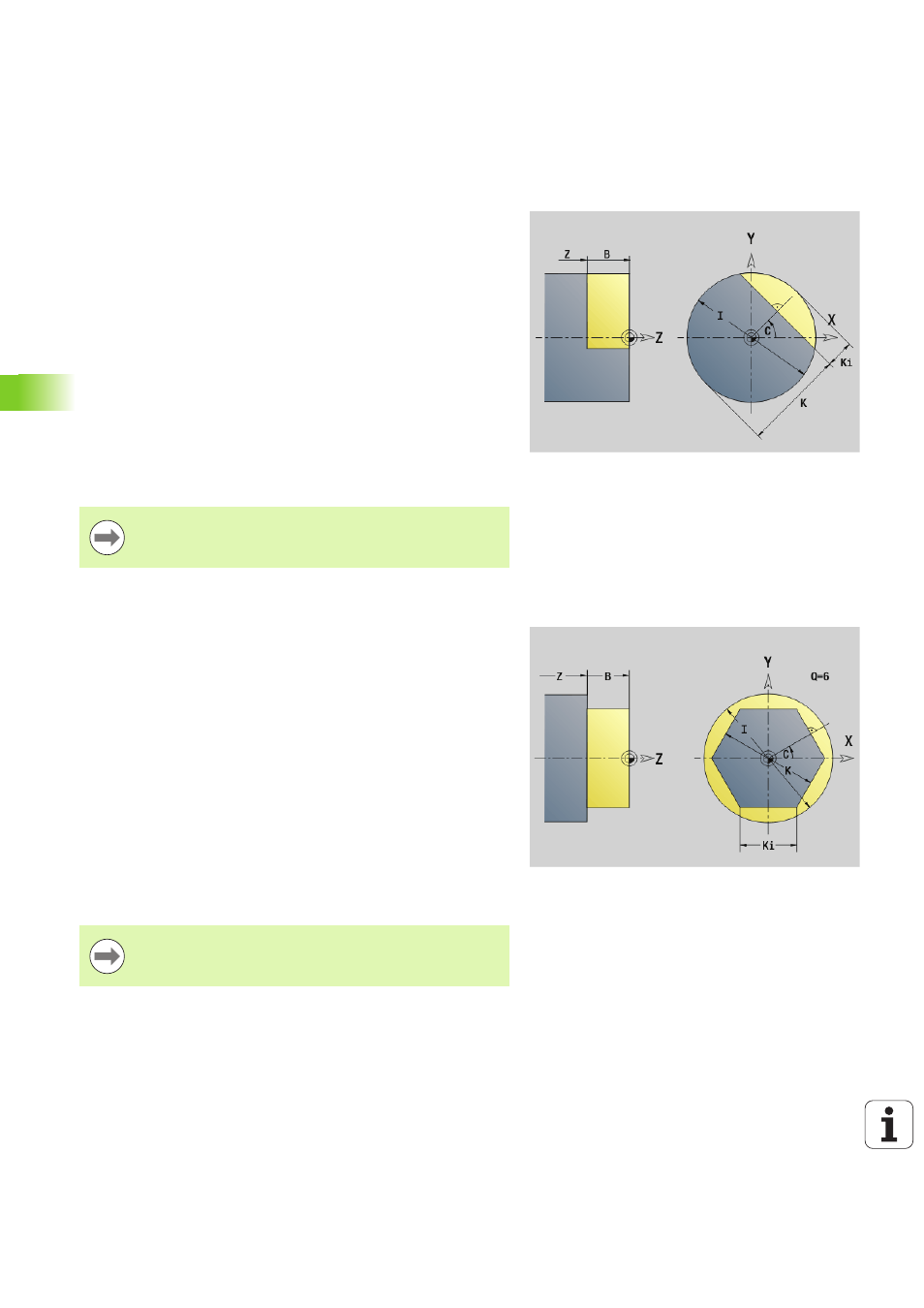

G376 définit une surface (méplat) dans le plan XY.
Multi-pans plan XY G477 Géo
G477 définit des multi-pans dans le plan XY.
Paramètres
Z
Arête de référence (par défaut: "Z" issu de l'identifiant de
section)
K Ep. résiduelle
Ki Profondeur
B Largeur (référence: Arête de référence Z)
 B<0: surface dans le sens Z négatif
 B\>0: surface dans le sens Z positif
I Diamètre de limitation (pour la limitation de coupe et comme
référence pour K/Ki)
 aucune donnée : "X" issu de l'identifiant de section
 "I" écrase le "X" issu de l'identifiant de section
C Position angulaire de la broche pour méplat (par défaut: "C" issu
de l'identifiant de section)
Le signe de la "largeur B" est exploité indépendamment du
fait que la surface soit située sur la face frontale ou sur la
face arrière.
Paramètres
Z
Arête de référence (par défaut: "Z" issu de l'identifiant de
section)
K Cote sur plat (diamètre du cercle inscrit)
Ki Longueur d'arête
B Largeur (référence: Arête de référence Z)
 B<0: surface dans le sens Z négatif
 B\>0: surface dans le sens Z positif
C Position angulaire de la broche pour méplat (par défaut: "C" issu
de l'identifiant de section)
Q Nombre de surfaces (Q \>= 2)
I Diamètre de limitation (pour limitation de coupe)
 aucune donnée : "X" issu de l'identifiant de section
 "I" écrase le "X" issu de l'identifiant de section
Le signe de la "largeur B" est exploité indépendamment du
fait que la surface soit située sur la face frontale ou sur la
face arrière.
