Polygone sur la face frontale/arrière G307-Géo

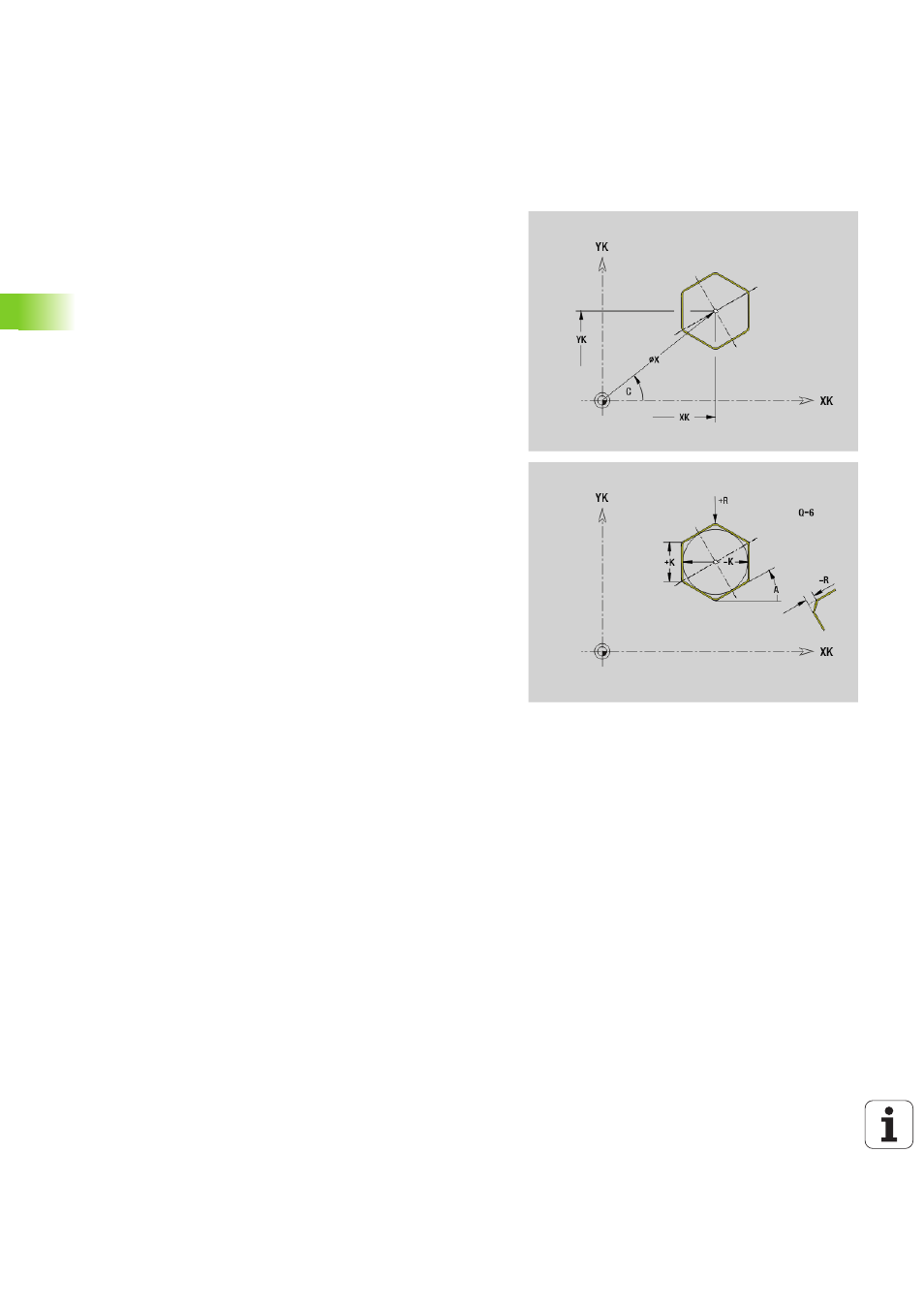

G307 définit un polygone sur la face frontale ou arrière.
Paramètre
XK
Centre en coordonnées cartésiennes
YK
Centre en coordonnées cartésiennes
X
Diamètre (centre en coordonnées polaires)
C
Angle (centre en coordonnées polaires)
A
Angle d'un côté du polygone avec XK (par défaut: 0°)
Q
Nombre d'arêtes (Q \> 2)
K
Longueur d'arête
K\>0: Longueur d'arête
K<0: Diamètre du cercle intérieur
R
Chanfrein/arrondi (par défaut: 0°)
R\>0: rayon de l'arrondi
R<0: largeur du chanfrein
P
Profondeur/hauteur (par défaut: "P" issue de G308)
P<0: Poche
P\>0: Ilot
