588
Axe B
8.1 Pr
incipes de base
Outils multiples pour l'axe B
Lorsque plusieurs outils sont montés sur un même porte-outil, on
parle d'"outil multiple". Dans le cas des outils multiples, chaque dent
(chaque outil) possède son propre numéro d'identification et sa propre
définition.

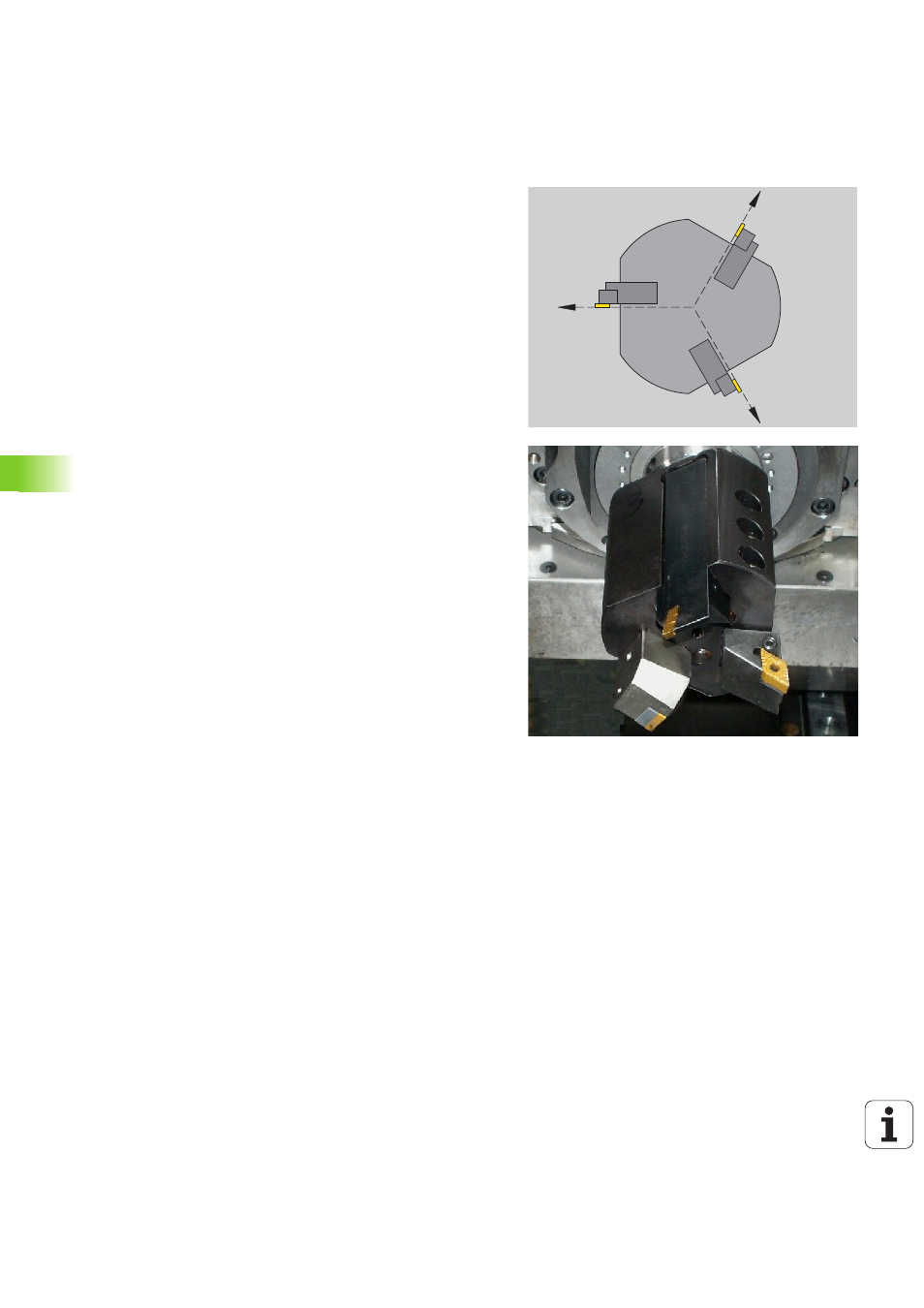

La position angulaire ("CW" sur la figure) fait partie des données
d'outils. Lorsqu'un tranchant (un outil) d'un outil multiple est activé, la
CNC PILOT utilise l'angle de position pour faire pivoter l'outil multiple
dans la bonne position. L'offset de l'angle de position issu de la routine
de changement d'outil est ajouté à l'angle de position. Vous pouvez
ainsi installer l'outil en "position normale" ou "tête en bas".
La photo montre un outil multiple à trois dents.
CW240
CW120
CW0
