Unit "motif de rainurage linéaire face frontale – HEIDENHAIN SW 54843x-03 DIN Programming Manuel d'utilisation
Page 134
![background image](/files/815784/content/doc134.png)
134
Units smart.Turn
2.9 Units – F
raisag
e
f
a
ce fr
ontale

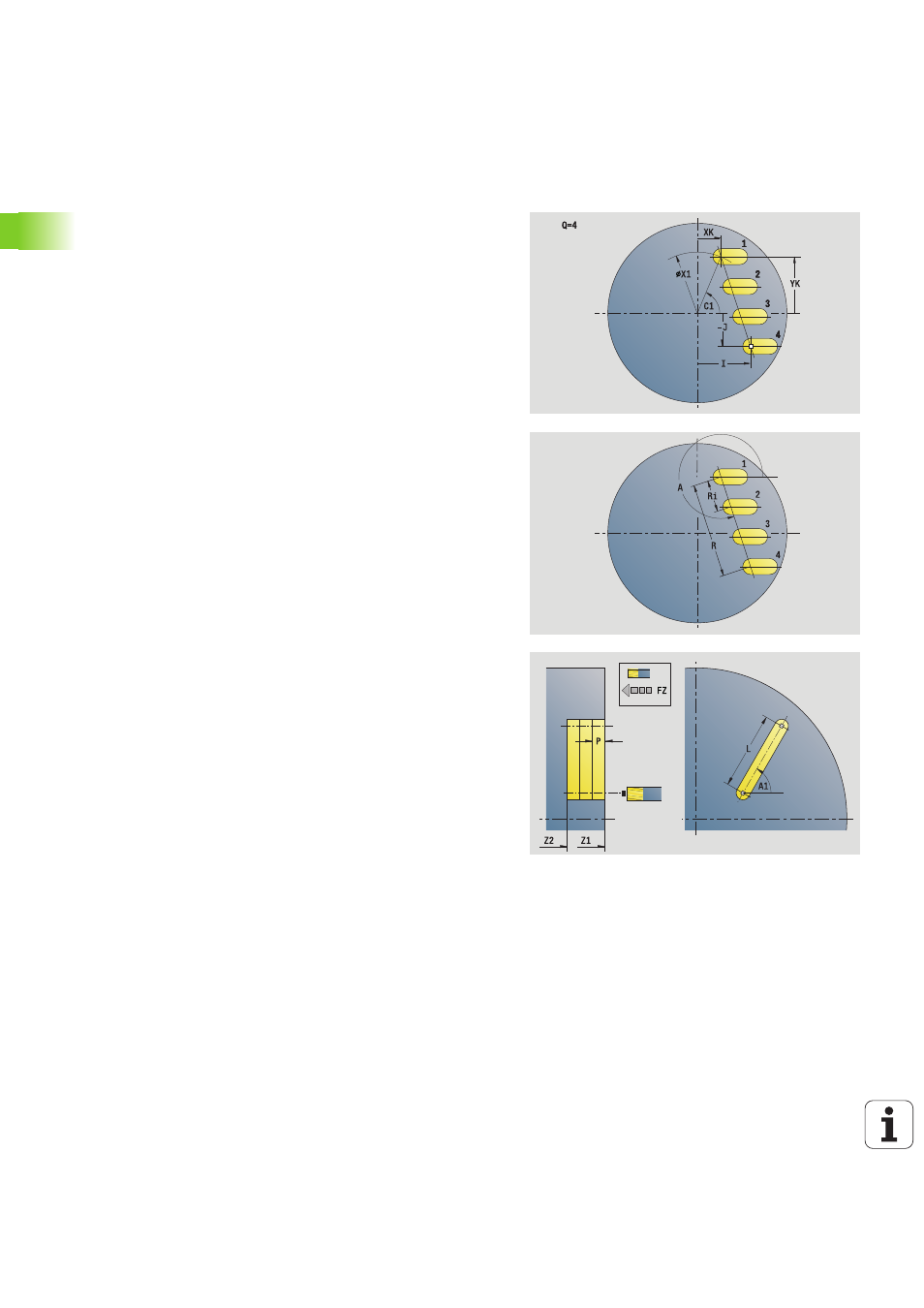

Unit "Motif de rainurage linéaire Face frontale"
L'Unit réalise un motif linéaire de rainures équidistantes, sur la face
frontale. Le point de départ des rainures correspond aux positions du
motif. La longueur et la position des rainures sont à définir dans l'Unit.
La largeur de la rainure est le diamètre de la fraise.
Nom de l'unit : G791_Lin_Front_C / cycle : G791 (voir page 352)
Accès à la base de données technologiques :
Type d'usinage : fraisage
Paramètres variables: F, S, FZ, P
Formulaire Motif
Q
Nombre de rainures
X1, C1
Point initial polaire
XK, YK
Point initial cartésien
I, J
Point final (XK, YK)
Ii, Ji
Distance (XKi, YKi)
R
Distance premier/dernier contour
Ri
Distance en incrémental
A
Angle du motif (Référence axe XK)
Formulaire cycle
Z1
Bord supérieur de fraisage
Z2
Fond de fraisage
L
Longueur de la rainure
A1
Angle avec axe X
P
Plongée max.
FZ
Avance plongée
Autres formulaires : voir page 60
