128
Units smart.Turn
2.8 Units – Filetag
e

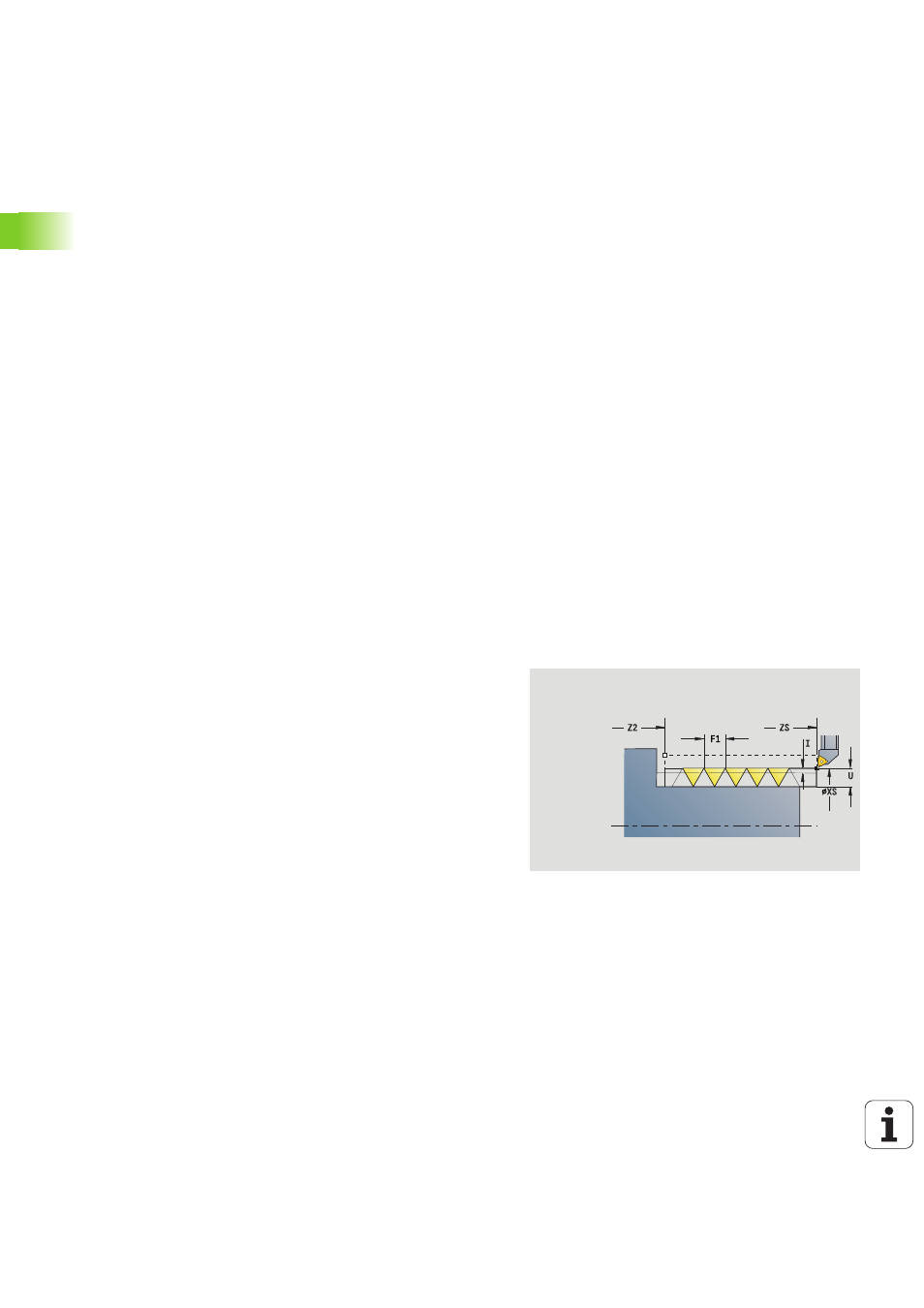

Unit "Filet ICP"
L'Unit crée un filet intérieur ou extérieur, simple filet ou multifilets,
dans le sens longitudinale ou transversal. Le contour sur lequel doit
être usiné le filetage est à définir avec ICP.
Nom de l'unit : G31_ICP / cycle : G31 (voir page 306)
Formulaire cycle
H
Type de décalage (décalage entre les différentes passes
dans le sens de coupe)
0: sans décalage
1: de la gauche
2: de la droite
3: altern. gauche/droite
V
Type de passe (informations détaillées : voir page 126)
0 : section de coupe constante
1 : passe constante
2 : avec répartition de passe restante
3 : sans répartition de passe restante
4 : comme MANUALplus 4110
5 : passe constante (comme pour 4290)
6 : constant avec reste (comme pour 4290)
A
Angle de passe (référence : axe X ; 0°<A<60°; par défaut :
30°)
R
Profondeur de coupe restante (seulement avec V=4)
C
Angle départ
D
Nombre de filets
Q
Nombre de passes à vide
Autres formulaires : voir page 60
Accès à la base de données technologiques :
Type d'usinage : filetage
Paramètres variables : F, S
Formulaire Filetage
FK
Référence au contour :voir page 62
NS
Numéro de séquence initial du contour
NE
N° séqu. finale contour
O1
Usinage élém. de forme:
0: Aucun usinage
1: Au début
2: A la fin
3: Au début et à la fin
4: seulement chanf./arrondi
O
Lieu du filetage
0: Filetage intérieur (Passe en +X)
1: Filetage extérieur (Passe en –X)
