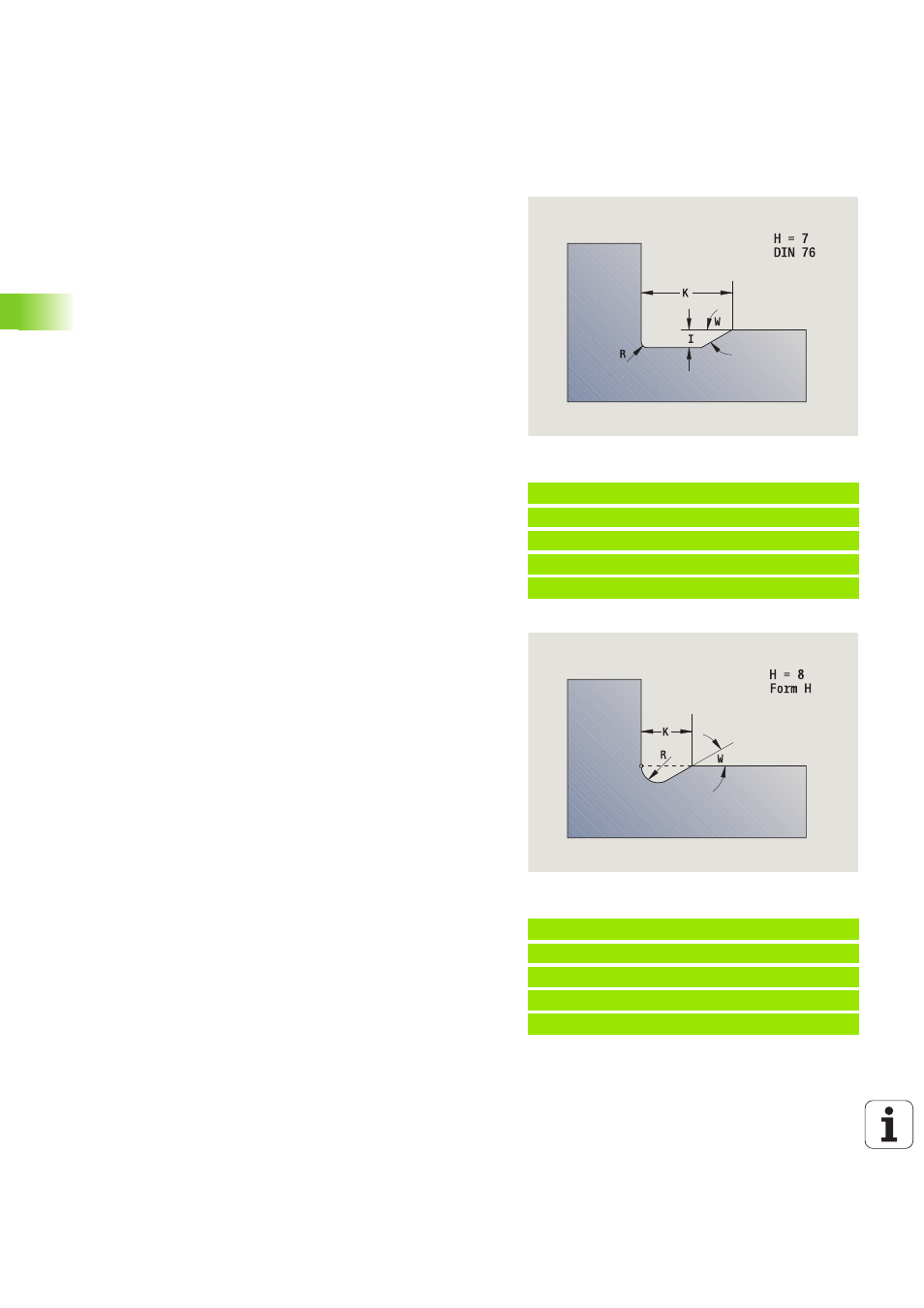

Dégagement DIN 76 (H=7)
Si vous ne programmez que FP, toutes les autres valeurs, si elles ne
sont pas programmées, seront issues du tableau standard en en
fonction du pas du filet.
Dégagement de forme H (H=8)
Si vous ne renseignez pas W, l'angle sera calculé à l'aide de K et R. Le
point final du dégagement est alors sur le "sommet de l'angle du
contour".
Beispiel: Appel de G25-Géo DIN 76
. . .
N.. G1 Z-15 [élément longitudinal]
N.. G25 H7 FP2 [DIN 76]
N.. G1 X20 [élément transversal]
. . .
Paramètre
H
Dégagement forme DIN 76: H=7
I Profondeur du dégagement (cote de rayon)
K Largeur du dégagement
R Rayon du dégagement aux deux angles (par défaut: R=0,6*I)
W Angle du dégagement (par défaut: 30°)
FP Pas du filet
BE, BF, BD, BP et BH (voir "Attributs d'usinage pour les éléments de
forme" à la page 203)
Beispiel: Appel de G25-Géo Forme H
. . .
N.. G1 Z-15 [élément longitudinal]
N.. G25 H8 K4 R1 W30 [forme H]
N.. G1 X20 [élément transversal]
. . .
Paramètre
H
Dégagement de forme H: H=8
K Largeur du dégagement
R Rayon du dégagement – aucune donnée : l'élément circulaire ne
sera pas usiné
W Angle de plongée – aucune donnée : W sera calculé
BE, BF, BD, BP et BH (voir "Attributs d'usinage pour les éléments de
forme" à la page 203)
