HEIDENHAIN MANUALplus 620, CNC PILOT 640 181
3.3 Units – F
raisag
e
, ax
e Y

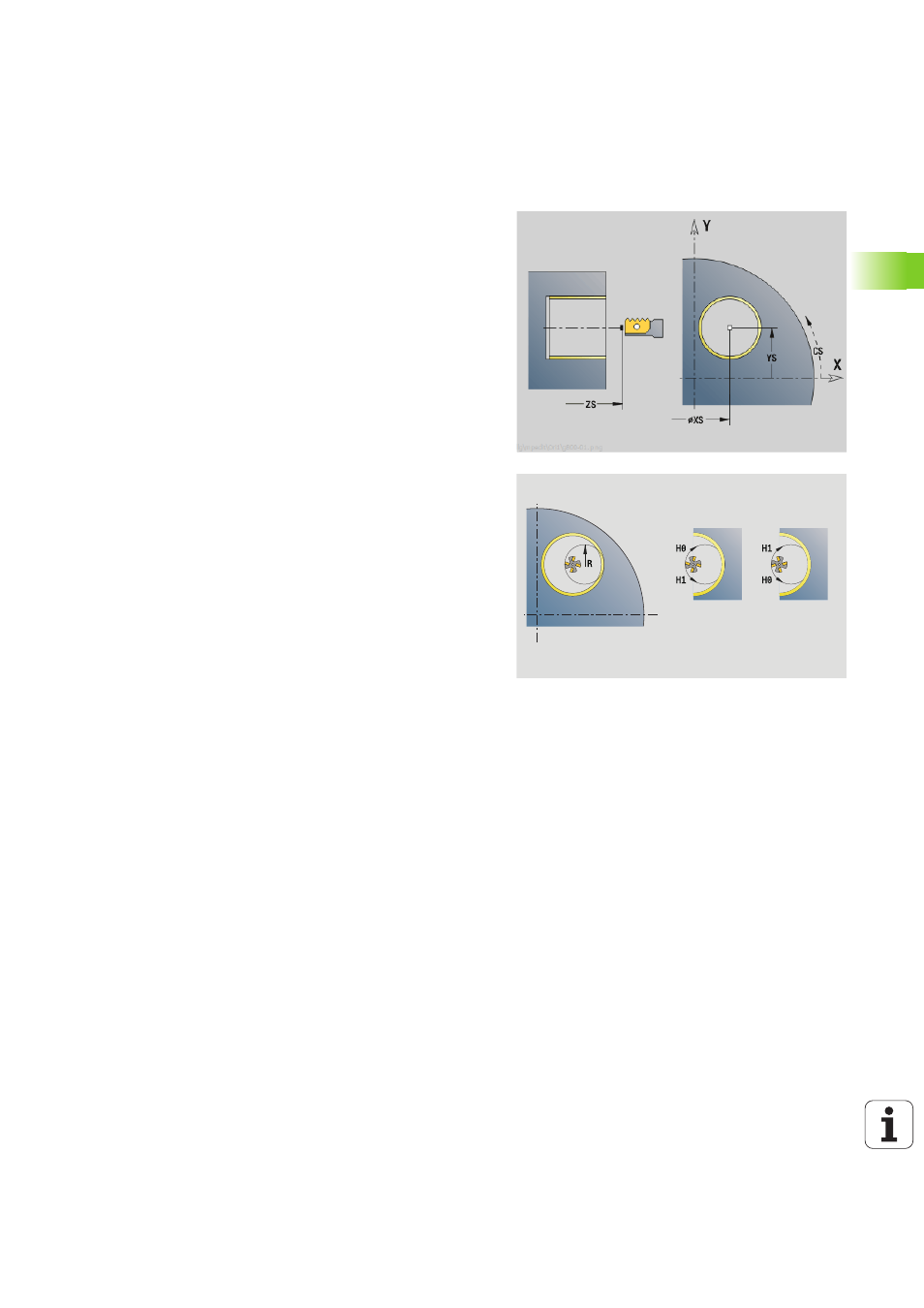

Unit "Fraisage de filet plan XY"
L'Unit fraise un filet à une position existante dans le plan XY.
Nom de l'unit : G800_FILET_Y_FRONT / cycle : G800 (voir page 543)
Accès à la base de données technologiques :
 Type d'usinage : finition de fraisage
 Paramètres variables : F, S
Paramètres du formulaire "Position"
APP
Approche voir page 65
CS Position initiale C
Z1 Point de départ du perçage
P2 Profondeur du filet
I Diamètre de taraudage
F1 Pas du filet
Paramètres du formulaire Cycle
J
Sens du filet:
 0 : filet à droite
 1 : filet à gauche
H Sens d'usinage
 0 : en opposition
 1 : en avalant
V Méthode de fraisage
 0: le filetage est usiné avec une hélice de 360°
 1 : le filetage est usiné avec plusieurs hélices (outil
monodent)
R Rayon d'approche
Autres formulaires : voir page 60
