HEIDENHAIN MANUALplus 620, CNC PILOT 640
219
4.4 Eléments de f
o
rm
e d'un cont
our de t
our
nag
e

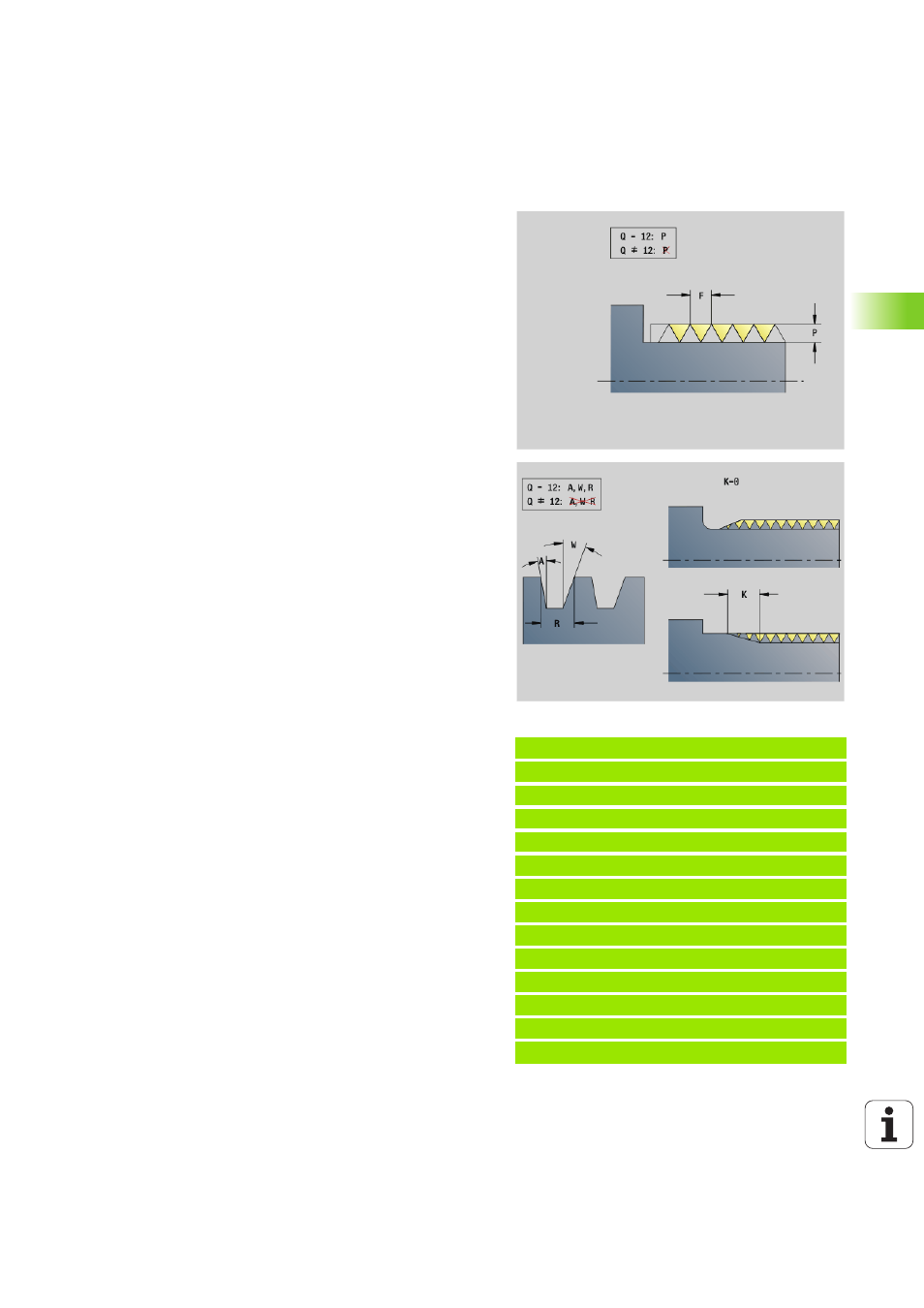

Filetage (général) G37–Géo
La fonction G37 définit les types de filets indiqués. Les multi-filets tout
comme les filets chaînés sont possibles. Vous chaînez les filets en
programmant successivement plusieurs séquences G01/G37.
Beispiel: G37
. . .
PIECE FINIE
N1 G0 X0 Z0
N2 G1 X20 BR-2
N3 G1 Z-30
N4 G37 Q2 [métrique ISO]
N5 G25 H7 I1.7 K7
N6 G1 X30 BR-1.5
N7 G1 Z-40
G34 F1.5 [filet à pas fin métrique ISO]
N9 G25 H7 FP1.5
N10 G1 X40
N11 G1 Z-60
. . .
Paramètre
Q
Type de filet (par défaut: 1)
1: Filet au pas fin ISO métrique (DIN 13 partie 2, série 1)
2: Filet ISO métrique (DIN 13 partie 1, série 1)
3: Filet conique ISO métrique (DIN 158)
4: Filet conique au pas fin ISO métrique (DIN 158)
5: Filet trapézoïdal ISO métrique (DIN 103 partie 2, série 1)
6: Filet trapézoïdal métr. plat (DIN 380 partie 2, série 1)
7: Filetage en dent de scie métrique (DIN 513 partie 2, série 1)
8: Filet rond cylindrique (DIN 405 partie 1, série 1)
9: Filet cylindrique Whitworth (DIN 11)
10: Filet conique Whitworth (DIN 2999)
11: Filet pas de gaz Whitworth (DIN 259)
12: Filet non standard
13: Filet grossier UNC US
14: Filet fin UNC US
15: Filet extra-fin UNEF US
16: Filet conique pas de gaz NPT US
17: Filet conique pas de gaz Dryseal NPTF US
18: Filet cylindrique pas de gaz NPSC US avec graissage
19: Filet cylindrique pas de gaz NPFS US sans graissage
F
Pas du filet
nécessaire pour Q=1, 3..7, 12
Sur d'autres types de filets, F est calculé en fonction du
diamètre s'il n'a pas été programmé
P
Profondeur du filet – à n'indiquer que pour Q=12
K
Longueur en sortie pour filetages sans dégagement (par défaut: 0)
D
Point de référence (par défaut: 0)
0: Sortie de filet à la fin de l'élément de référence
1: Sortie de filet au début de l'élément de référence
H
Nombre de filets (par défaut: 1)
A
Angle de flanc à gauche – à n'indiquer que pour Q=12
W
Angle de flanc à droite – à n'indiquer que pour Q=12
R
Largeur du filet – à n'indiquer que pour Q=12
E
Pas variable (par défaut: 0)
Agrandit/réduit le pas de vis de E par rotation.
V
Sens du filet
0 : filet à droite
1 : filet à gauche
