Fraisage de rainure hélicoïdale g798, 26 cy cles de fr aisag e – HEIDENHAIN SW 54843x-03 DIN Programming Manuel d'utilisation
Page 360
360
Programmation DIN
4.26 Cy
cles de fr
aisag
e

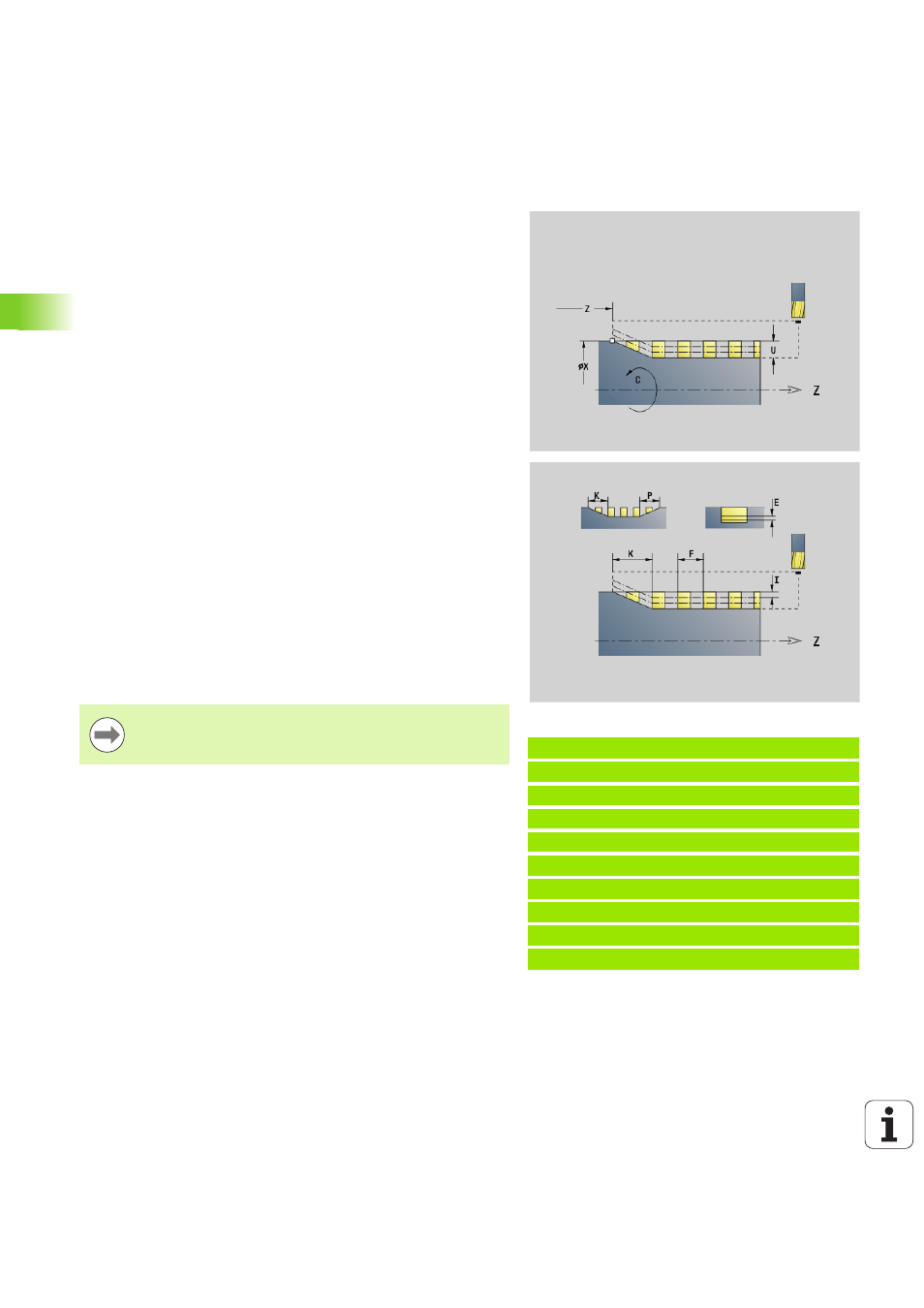

Fraisage de rainure hélicoïdale G798
La fonction G798 fraise une rainure hélicoïdale à partir de la position
actuelle de l'outil jusqu'au point final X, Z. La largeur de la rainure
correspond au diamètre de la fraise.
Passe:
La première passe est exécutée avec la plongée I.
La Commande numérique calcule les autres passes comme suit :
passe actuelle = I * (1 – (n–1) * E)
(n: nième passe)
La passe continue d'être réduite jusqu'à \>= 0,5 mm. Par la suite,
chaque passe est effectuée avec 0,5 mm.
Beispiel: G798
%798.nc
[G798]
N1 T9 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X80 Z15
N5 G798 X80 Z-120 C0 F20 K20 U5 I1
N6 G100 Z2
N7 M15
FIN
Paramètres
X
Point final (cote au diamètre) – (par défaut: Position effective
en X)
Z
Point final de la rainure
C
Angle départ
F
Pas du filet:
F positif: Filet à droite
F négatif: Filet à gauche
P
Longueur d'approche – Rampe au début de la rainure (par
défaut: 0)
K
Longueur en sortie – Rampe à la fin de la rainure (par défaut: 0)
U
Profondeur du filet
I
Plongée maximale (par défaut : profondeur totale en une
passe)
E
Valeur de réduction pour réduction de passe (par défaut: 1)
D
Nombre de filets
Seul le fraisage d'une rainure hélicoïdale extérieure est
possible.
