76
Units smart.Turn
2.3 Units – Gor
g
es

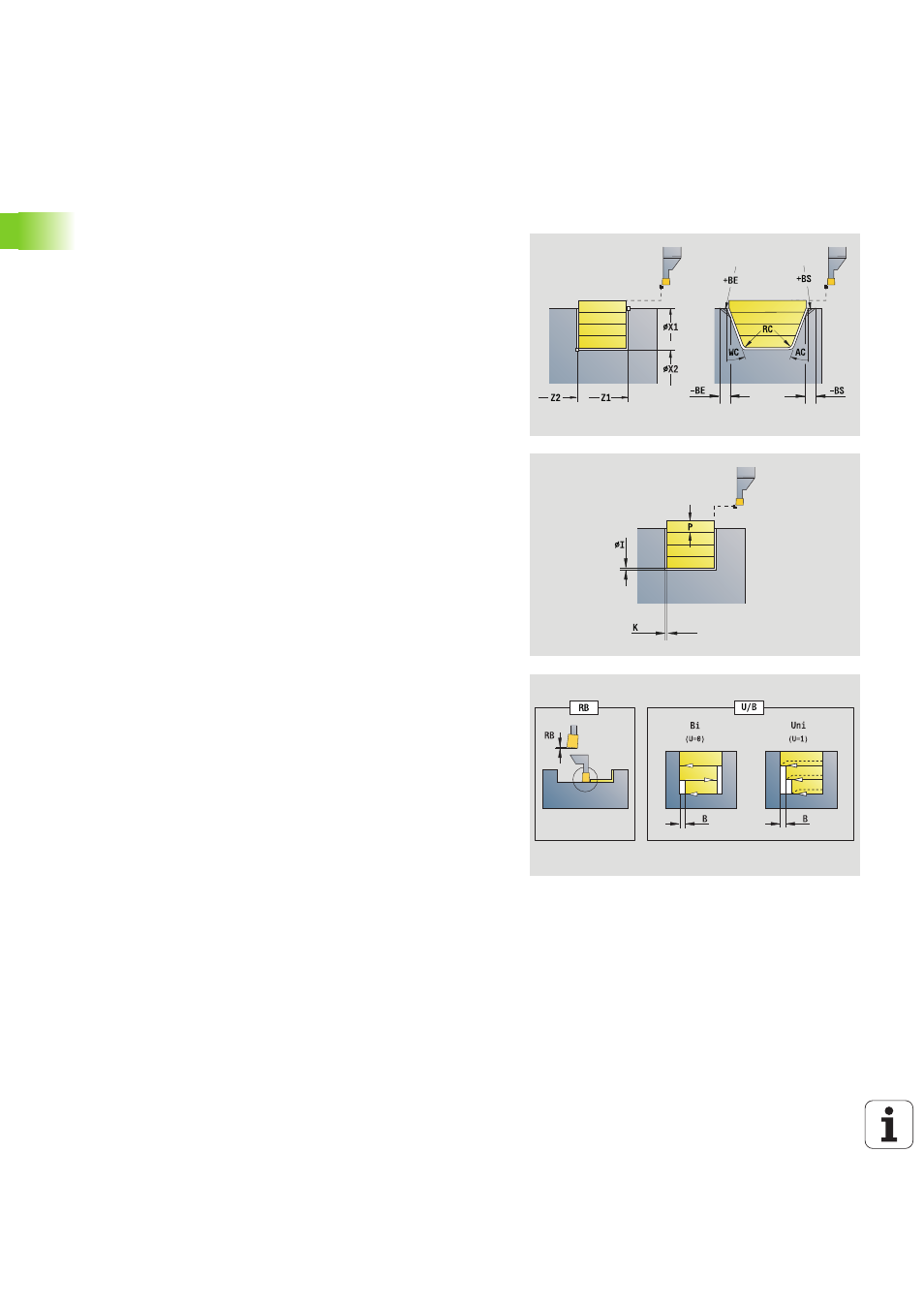

Unit "Gorge avec programmation directe du
contour"
L'Unit usine le contour axial/radial défini avec les paramètres.
L'enlèvement des copeaux s'effectue par des déplacements
alternatifs de plongée et d'ébauche avec un minimum de descente et
de relèvement d'outil.
Nom de l'unit : G869_G80 / cycle : G869 (voir page 288)
La Commande numérique se base sur la définition de l'outil pour
reconnaître s'il s'agit d'une gorge radiale ou axiale.
Correction de profondeur de tournage RB : en fonction du
matériau, de la vitesse d'avance (etc.), il arrive que le tranchant
bascule pendant l'opération de tournage. L'erreur qui en résulte est
corrigée grâce à la correction de la profondeur de tournage. Cette
valeur de correction est généralement déterminée de manière
empirique.
Largeur de décalage B : à partir de la deuxième passe, la trajectoire
à usiner est réduite de la "largeur de décalage B" au moment de passer
de la phase de tournage à la phase d'usinage de gorge. A chacune des
transitions suivantes sur ce flanc, une réduction de "B" est ajoutée au
décalage précédent. Le décalage total (somme des décalages) est
limité à 80% de la largeur effective du tranchant (largeur effective du
tranchant = largeur du tranchant – 2*rayon du tranchant). Au besoin,
la Commande numérique réduit la largeur de décalage programmée.
La matière résiduelle est enlevée à la fin de l'ébauche en une seule
fois.
Accès à la base de données technologiques :
Type d'usinage : tournage de gorge
Paramètres variables : F, S, O, P
Formulaire Contour :
RI, RK
Surépaisseur de la pièce brute dans le sens X et Z
Autres paramètres du formulaire Contour : voir page 62
Formulaire cycle
P
Plongée max. lors de l'ébauche
I, K
Surépaisseur dans le sens X, Z (I: cote de diamètre)
RB
Correction en profondeur pour la finition
B
largeur de décalage
U
Sens d'usinage
0 (Bi): Bidirectionnel (dans les deux sens)
1 (Uni): Unidirectionnel (dans le sens du contour)
Q
Exécution (Ebauche/finition)
0: Ebauche et finition
1: Ebauche seulement
2: Finition seulement
Autres formulaires : voir page 60
