284 Programmation DIN
4.1
7
Cy
cles de t
our
nag
e
a
v
ec suivi du cont
our
La Commande numérique se base sur la définition de l'outil pour
détecter la présence d'un usinage intérieur ou extérieur.
Paramètres
B
Calcul du contour
 0: automatique
 1: Outil à gauche (G41)
 2: Outil à droite (G42)

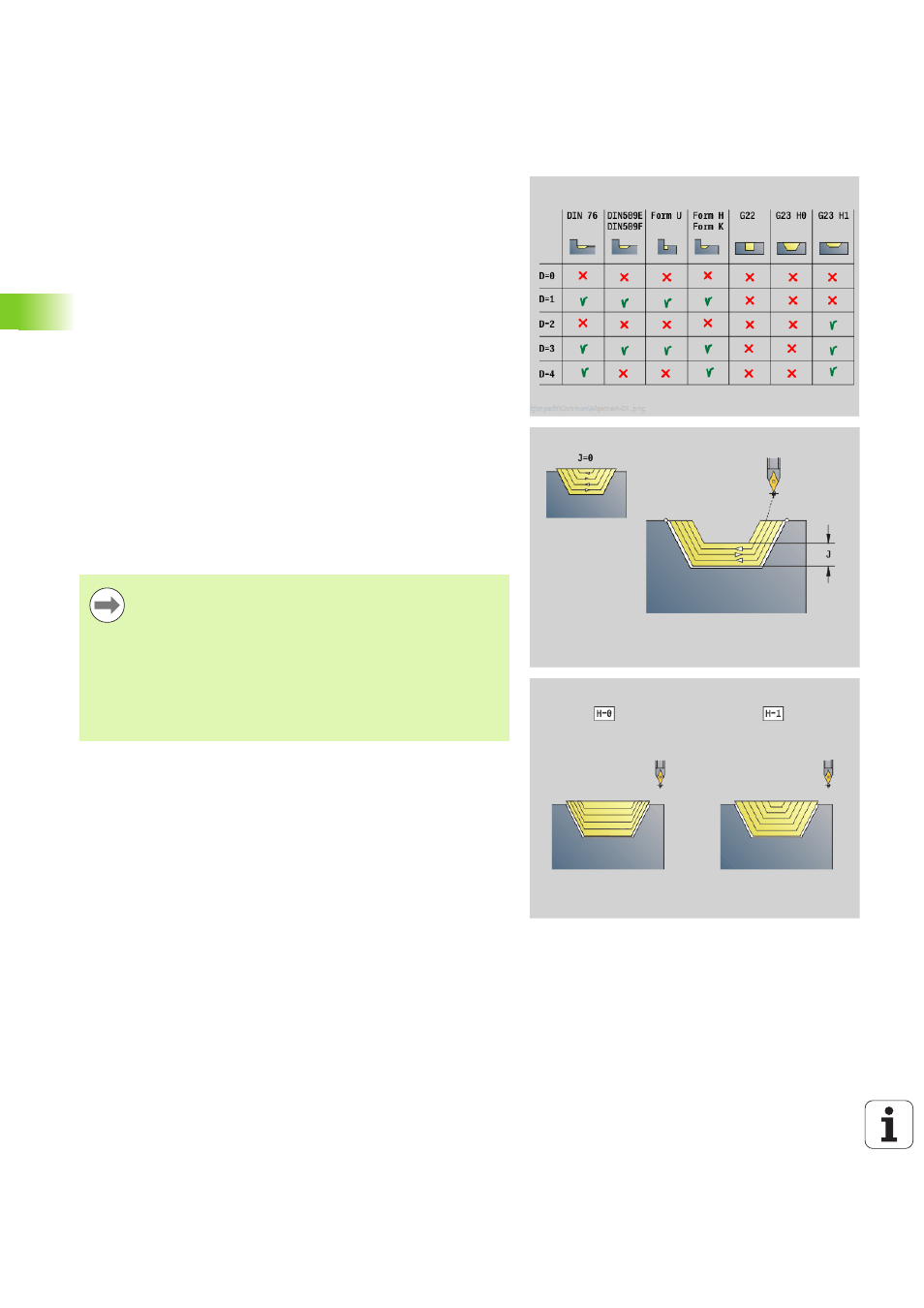

D Masquer les éléments (voir figure)
J Surépaisseur de pièce brute (cote au rayon) – active
seulement si aucune pièce brute n'est définie
H Parallèle au contour – type de lignes de coupe:
 0: Profondeur d'usinage constante
 1: Lignes de coupe équidistantes
XA, ZA Point initial pièce brute (actif seulement, si aucune pièce
brute n'a été programmée) :
 XA, ZA non programmés : le contour de la pièce brute est
calculé à partir de la position d'outil et du contour ICP.
 XA, ZA programmés : définition du coin du contour de la
pièce brute.
 La Correction du rayon de la dent est appliquée.
 Une Surépaisseur G57 "agrandit" le contour (y compris
les contours intérieurs).
 Une surépaisseur G58
 \>0: "agrandit le contour
 <0: n'est pas converti
 Les surépaisseurs G57/G58 sont supprimées à la fin
du cycle.
Déroulement du cycle
1
Calcule les zones d'usinage et la répartition des passes.
2 Plonge à partir du point initial pour la première passe en tenant
compte de la distance de sécurité.
3 Exécute la passe d'ébauche.
4 Plonge pour la passe suivante et exécute la passe d'ébauche dans
le sens inverse.
5 Répète 3...4 jusqu'à ce que la zone soit usinée.
6 Répète éventuellement 2...5 jusqu'à ce que toutes les zones
soient usinées.
7 L'outil est dégagé conformément à ce qui a été programmé dans
"Q".
