HEIDENHAIN MANUALplus 620, CNC PILOT 640
315
4.1
9
Cy
cles de filetag
e

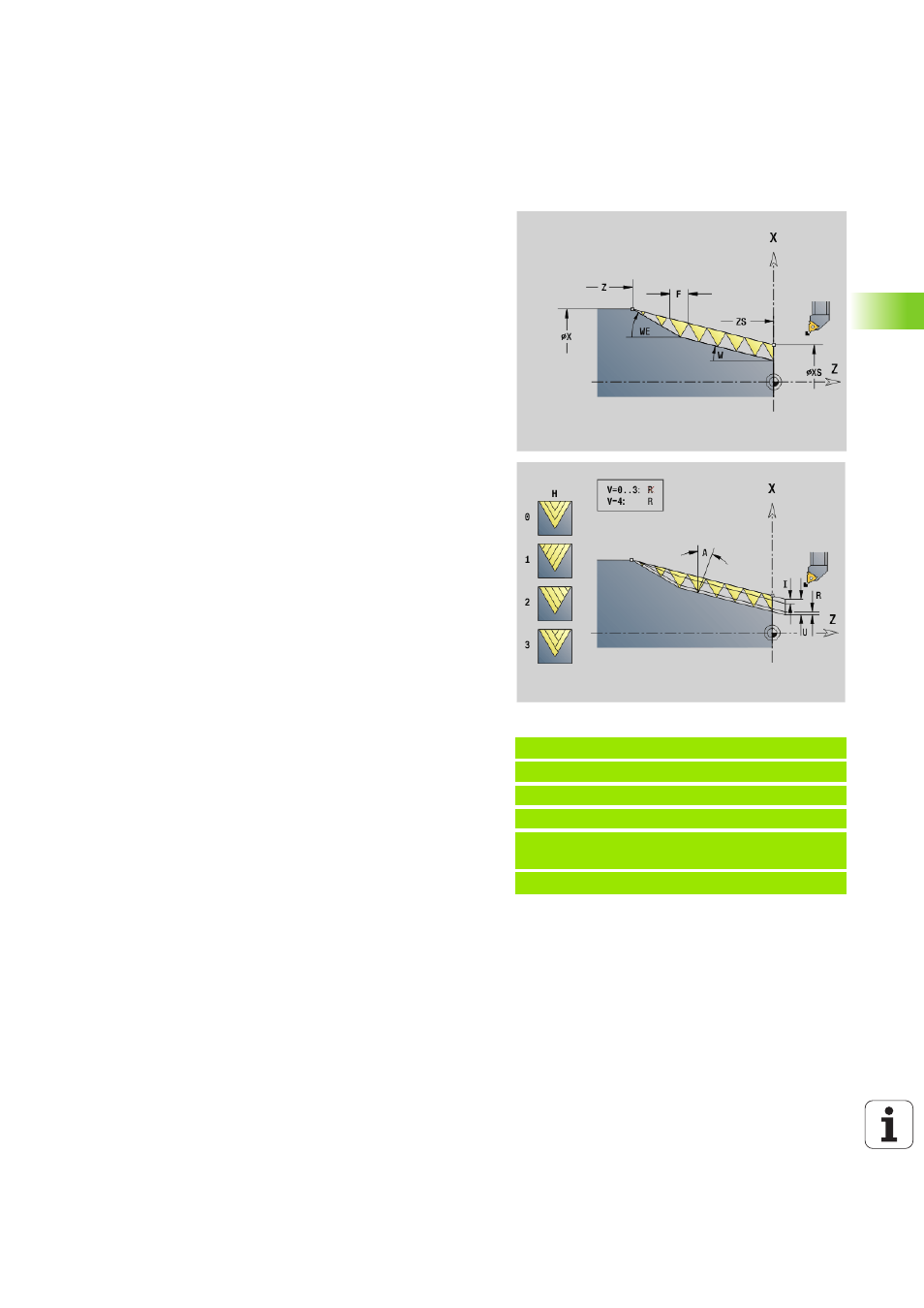

Filetage conique API G352
La fonction G352 réalise un filet API simple ou multi-filets. La
profondeur de filetage diminue en sortie de filet.
Beispiel: G352
%352.nc
[G352]
N1 T5 G97 S1500 M3
N2 G0 X13 Z4
N3 G352 X16 Z-28 XS13 ZS0 F1.5 U-999
WE12
FIN
Paramètres
X
Point final du filet (cote de diamètre)
Z
Point final du filet
XS
Point initial du filet (cote de diamètre)
ZS
Point initial du filet
F
Pas du filet
U
Profondeur du filet
U\>0: filetage intérieur
U<=0: filetage extérieur (face longitudinale ou face frontale)
U= +999 ou –999: La profondeur du filet sera calculée
I
Plongée max.(par défaut: I est calculée en fonction du pas et
de la profondeur du filet)
V
Type de passe (par défaut : 0) ; informations détaillées voir
page 304
0: Section de coupe constante à chaque passe
1 : passe constante
2: avec répartition des passes restantes Première passe =
"reste" de la division profondeur du filet/profondeur de coupe
La "dernière passe" est répartie en 1/2, 1/4, 1/8 et 1/8 de
passe.
3: La plongée est calculée à partir du pas et de la vitesse de
rotation
4 : comme MANUALplus 4110
H
Type de décalage pour lisser les flancs du filet (par défaut: 0)
0: sans décalage
1 : décalage à gauche
2 : décalage à droite
3: décalage alternativement à droite/gauche
A
Angle de passe (plage : –60° < A < 60° ; par défaut : 30°)
A\>0: passe du flanc droit
A<0: passe du flanc gauche
R
Profondeur de coupe restante - Seulement en liaison avec le
type de passe V=4 (comme MANUALplus 4110)
W
Angle du cône (plage : –45° < W < 45° ; par défaut : 0°)
WE
Angle de sortie (plage : 0° < WE < 90°; par défaut : 12°)
D
Nombre de filets pour multi-filets.
Q
Nombre de passes à vide après la dernière coupe (pour réduire
la pression de coupe au fond du filet) – (par défaut: 0)
C
Angle initial (le début du filet est définie par rapport aux
éléments de contour non symétriques en rotation – (par
défaut: 0)
