Programmation DIN
4.8 Cont
ours sur l'en
v
e
loppe

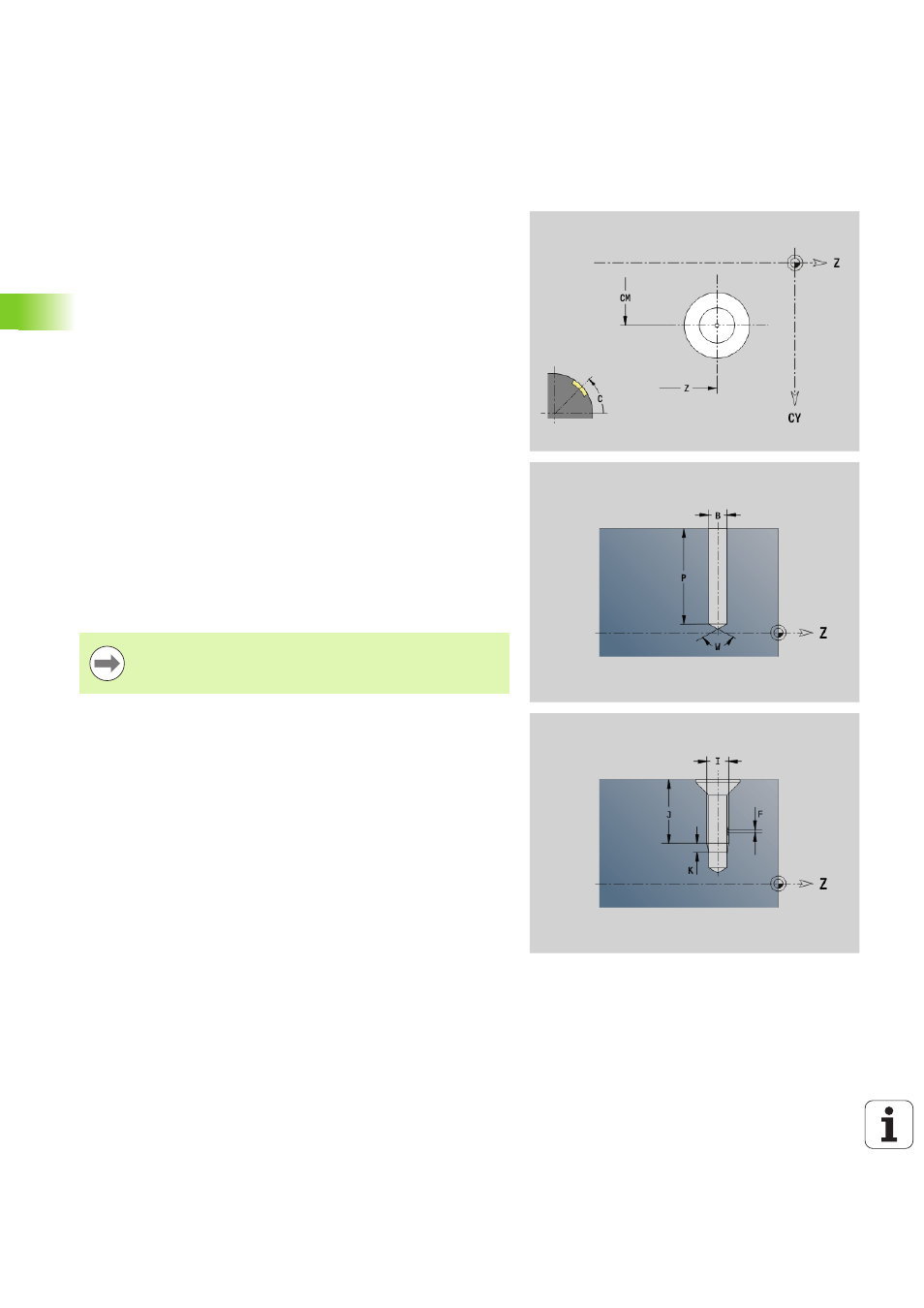

Perçage sur l'enveloppe G310-Géo
G310 définit un perçage avec lamage et taraudage sur l'enveloppe.
Paramètres
Z
Centre (position Z)
CY
Centre en "cote linéaire" ; référence: développé avec "diamètre
de référence"
C
Centre (angle)
B
Diamètre de perçage
P
Profondeur de perçage (sans pointe)
W
Angle de pointe (par défaut: 180°)
R
Diamètre de lamage
U
Profondeur de lamage
E
Angle de lamage
I
Diamètre de taraudage
J
Profondeur du filet
K
Attaque filet (longueur d'entrée)
F
Pas du filet
V
Filet à gauche ou à droite (par défaut: 0)
V=0: Filet à droite
V=1: Filet à gauche
A
Angle par rapport à l'axe Z ; plage : 0° < A < 180°; (par défaut :
90° = perçage vertical)
O
Diamètre de centrage
Usinez les perçages G310 avec G71..G74.
