382 Programmation DIN
4.27 Cy
cles de gr
a
v
ur
e

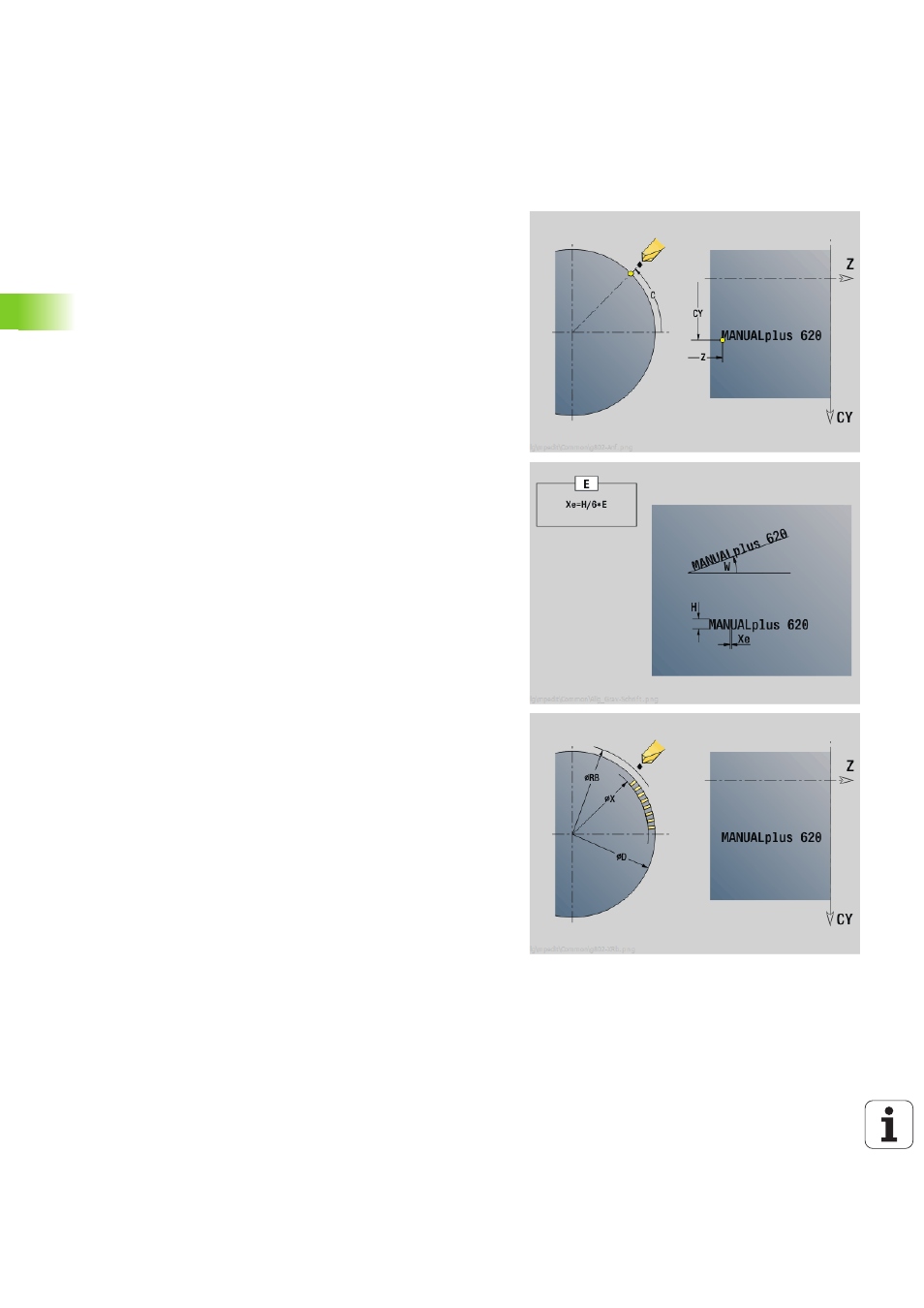

Graver sur l'enveloppe G802
La fonction G802 grave une chaîne de caractères de manière linéaire
sur l'enveloppe. Tableau des caractères et autres informations : voir
page 379.
Les cycles gravent à partir de la position initiale ou à partir de la
position courante si une position initiale n'est pas définie.
Exemple : Si une suite de caractères est gravée avec plusieurs appels,
indiquez la position initiale lors du premier appel. Vous programmez
les autres appels sans position initiale.
Paramètres
Z
Point initial
C Angle départ
CY Point initial
X Point final (cote de diamètre). Position X à laquelle l'outil doit
plonger pour le fraisage.
RB Plan de retrait. Position X à laquelle l'outil doit être dégagé pour
le positionnement.
ID Texte à graver
NF Numéro de caractère. Code ASCII du caractère à graver
W Angle d'inclinaison
H Haut. caract.
E Facteur d'espacement (Calcul : voir figure)
D Diamètre de référence
F Facteur d'avance de plongée (avance de plongée = avance
actuelle * F)
