HEIDENHAIN MANUALplus 620, CNC PILOT 640 151
2.1
0
Units – F
raisag
e
sur l'en
v
e
loppe

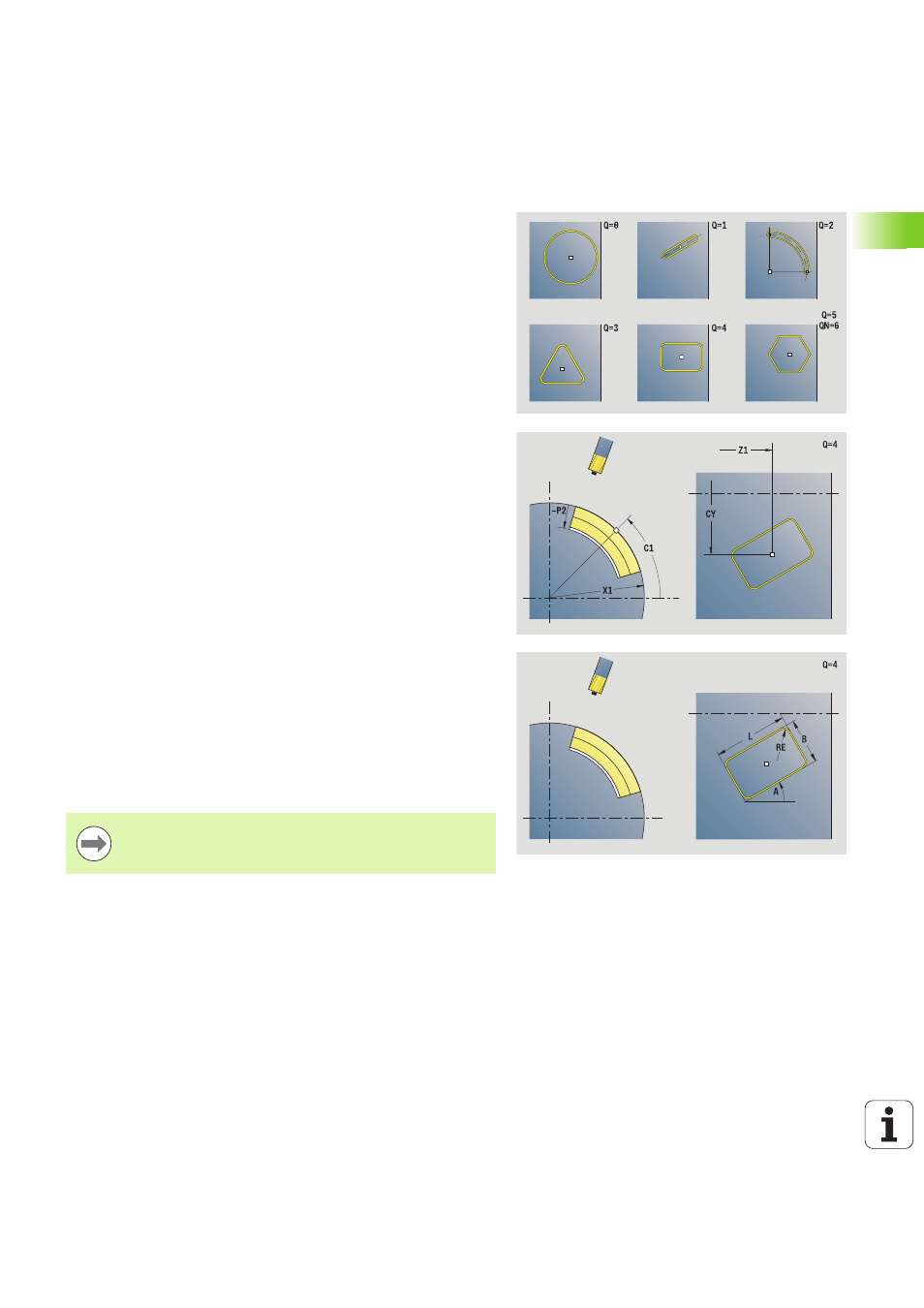

Unit "Fraisage contour Figures, Enveloppe"
L'Unit usine le contour défini avec Q sur l'enveloppe.
Nom de l'unit : G840_Fig_Envel_C / cycle : G840 (voir page 364)
Accès à la base de données technologiques :
 Type d'usinage : fraisage
 Paramètres variables : F, S, FZ, P
Formulaire Figure
Q
Type de figure
 0 : cercle entier
 1 : rainure linéaire
 2 : rainure circulaire
 3 : triangle
 4 : rectangle, carré
 5 : polygone
QN Nombre de coins du polygone – seulement avec Q = 5
(polygone)
Z1 Centre figure
C1 Angle centre figure
CY Développé centre figure
X1 Bord supérieur de fraisage
P2 Profondeur figure
L Longueur arête/cote sur plat
 L\>0: longueur d'arête
 L<0: cote sur plat (diamètre intérieur du cercle) pour un
polygone
B Largeur du rectangle
RE rayon d'arrondi
A Angle avec l'axe Z
Q2 Sens de rotation de la rainure – seulement avec Q=2
(rainure circulaire)
 cw : sens horaire
 ccw : sens anti-horaire
W Angle point final de la rainure – seulement avec Q = 2
(rainure circulaire)
Ne programmer que les paramètres ayant un rapport avec
le type de figure sélectionné.
