Unit "graver sur la face frontale – HEIDENHAIN SW 54843x-03 DIN Programming Manuel d'utilisation
Page 145
HEIDENHAIN MANUALplus 620, CNC PILOT 640
145
2.9 Units – F
raisag
e
f
a
ce fr
ontale
Unit "Graver sur la face frontale"

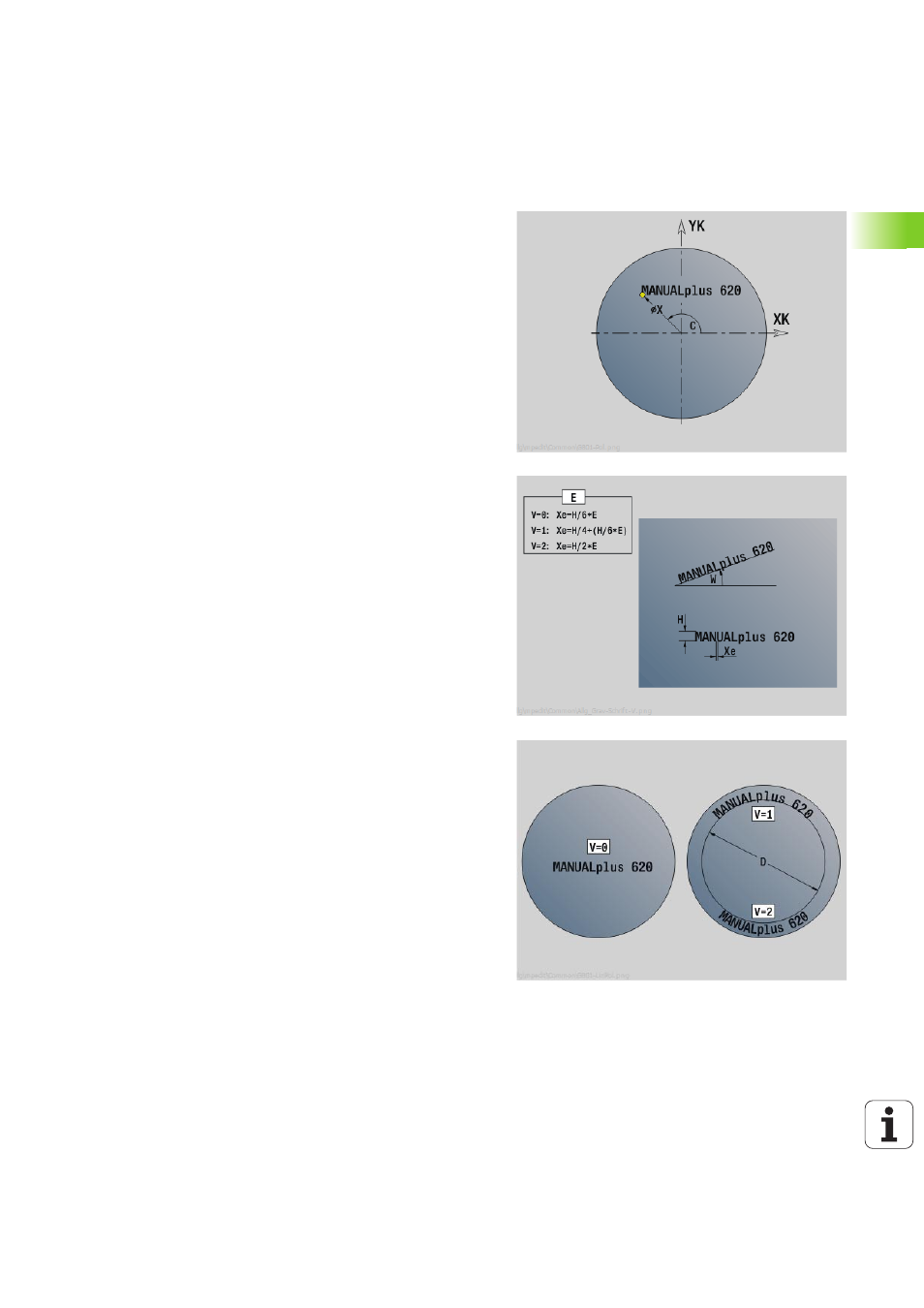

L'Unit grave une chaîne de caractères cotée en linéaire ou en polaire
sur la face frontale. Les trémas et les caractères spéciaux que vous ne
pouvez pas saisir dans l'éditeur smart.Turn sont à définir caractère par
caractère dans NF. Si vous programmez "Contin. écrire directement"
(Q=1), les changements d'outils et les prépositionnements ne seront
pas pris en compte. Les valeurs technologiques des cycles de gravure
précédents sont prises en compte.
Nom de l'unit : G801_GRA_FRONT_C / cycle : G801 (voir page 381)
Table de caractères : voir page 379
Accès à la base de données technologiques :
Type d'usinage : Gravure
Paramètres variables : F, S
Formulaire Position
X, C
Point de départ en polaire
XK, YK
Point de départ en cartésien
Z
Point final. Position Z à laquelle l'outil doit plonger pour le
fraisage.
RB
Plan de retrait
Formulaire cycle
TXT
Texte à graver
NF
Numéro de caractère (caractère devant être gravé)
H
Haut. caract.
E
Facteur d'espacement (Calcul : voir figure)
W
Angle d'inclinaison
FZ
Facteur d'avance de plongée (avance de plongée = avance
actuelle * FZ)
V
Exécution
0: Linéaire
1: Courbé vers le haut
2: Courbé vers le bas
D
Diamètre de référence
Q
Contin. écrire directement
0 (non): la gravure commence au point de départ
1 (oui): graver à partir de la position de l'outil
Autres formulaires : voir page 60
