HEIDENHAIN MANUALplus 620, CNC PILOT 640
235
4.7 Cont
ours sur la f
a
ce fr
ontale/ar
ri
èr
e

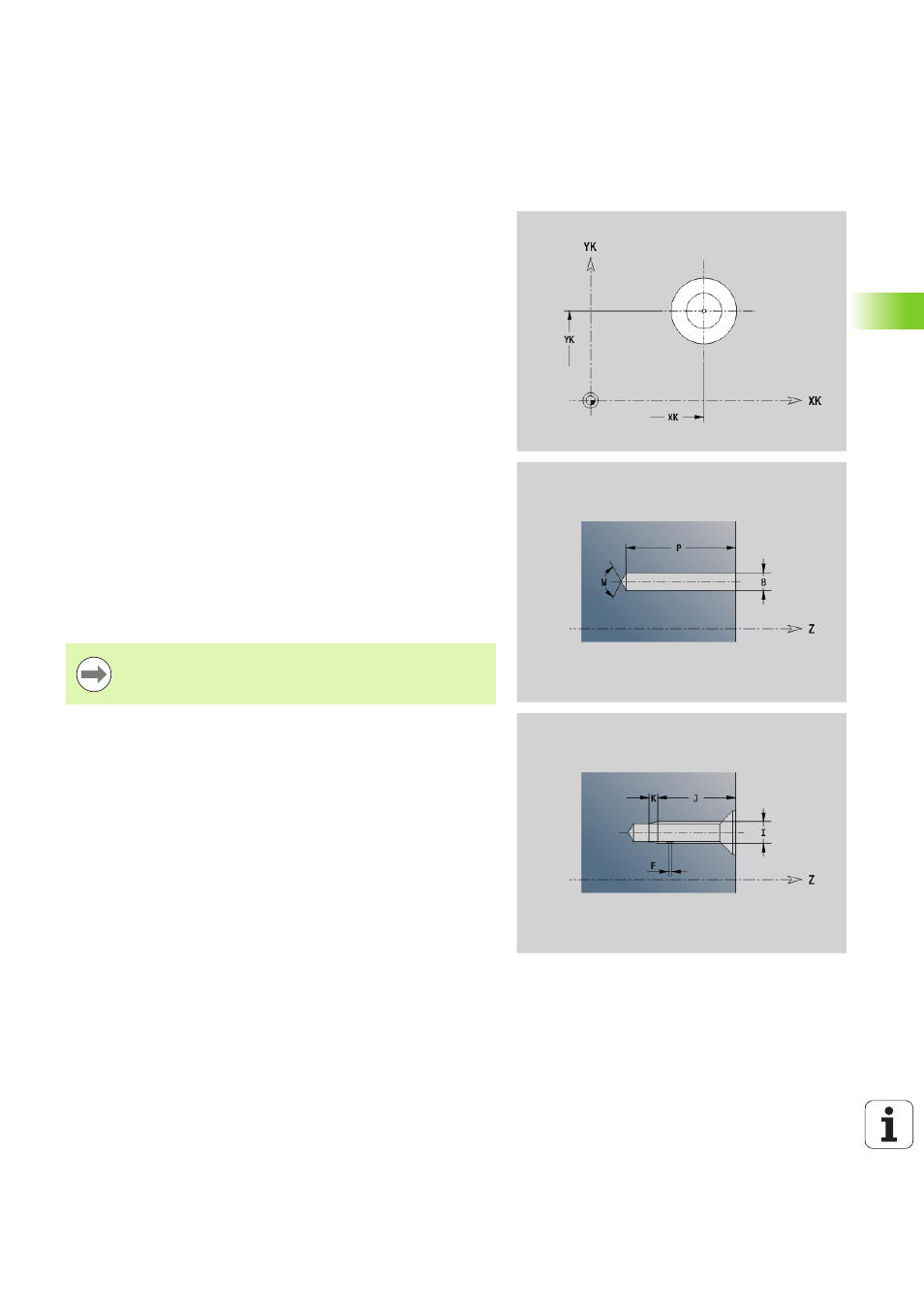

Perçage sur la face frontale/arrière G300-Géo
G300 définit un perçage avec lamage et taraudage sur la face frontale
ou la face arrière.
Paramètre
XK
Centre en coordonnées cartésiennes
YK
Centre en coordonnées cartésiennes
B
Diamètre de perçage
P
Profondeur de perçage (sans pointe)
W
Angle de pointe (par défaut: 180°)
R
Diamètre de lamage
U
Profondeur de lamage
E
Angle de lamage
I
Diamètre de taraudage
J
Profondeur du filet
K
Attaque filet (longueur d'entrée)
F
Pas du filet
V
Filet à gauche ou à droite (par défaut: 0)
0 : filet à droite
1 : filet à gauche
A
Angle avec l'axe Z; inclinaison du trou
Plage pour face frontale : –90° < A < 90° (par défaut : 0°)
Plage pour face arrière : 90° < A < 270° (par défaut : 180° )
O
Diamètre de centrage
Exécutez les perçages G300 avec G71..G74.
