136 Units smart.Turn
2.9 Units – F
raisag
e
f
a
ce fr
ontale

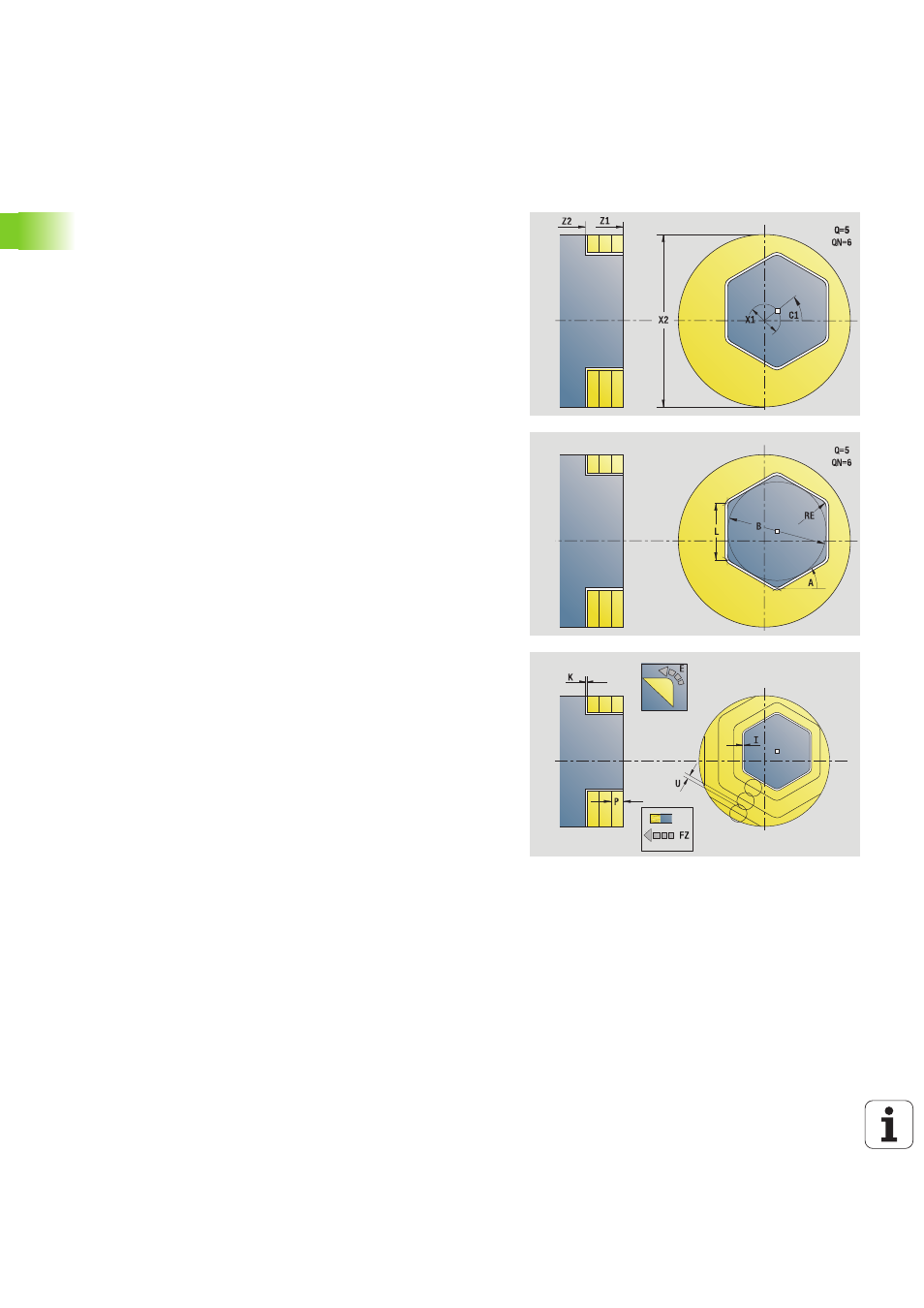

Unit "Fraisage Face frontale"
L'Unit réalise le fraisage en fonction des surfaces Q ou de la figure
définie. L'Unit usine la matière autour de la figure.
Nom de l'unit : G797_Front_C / cycle : G797 (voir page 358)
Accès à la base de données technologiques :
 Type d'usinage : fraisage finition
 Paramètres variables: F, S, FZ, P
Formulaire Figure
Q
Type de figure
 0 : cercle entier
 1: Surface unique
 2: Cote sur plat
 3 : triangle
 4 : rectangle, carré
 5 : polygone
QN Nombre de côtés du polygone (seulement avec Q=5
polygone)
X1 Diamètre centre de la figure
C1 Angle centre figure
Z1 Bord supérieur de fraisage
Z2 Fond de fraisage
X2 Diamètre de limitation
L Longueur d'arête
B Largeur/cote sur plat
RE rayon d'arrondi
A Angle avec axe X
Formulaire cycle
QK
Type d'usinage
 Ebauche
 Finition
J Sens de fraisage
 0 : unidirectionnel
 1 : bidirectionnel
H Sens d'usinage
 0 : en opposition
 1 : en avalant
P Plongée max.
I Surépaisseur parallèle au contour
K Surépaisseur, sens de la plongée
FZ Avance plongée
E Avance réduite
U Facteur de recouvrement
Autres formulaires : voir page 60
