G840 – Ebavurage
Le cycle G840 effectue l'ébavurage si la largeur de chanfrein B a été
programmée. Si des sections du contour se recoupent, définissez
avec letype de cycle Q s'il faut usiner la première zone (à partir du
point initial) ou bien tout le contour. Ne programmez que les
paramètres indiqués dans le tableau suivant.

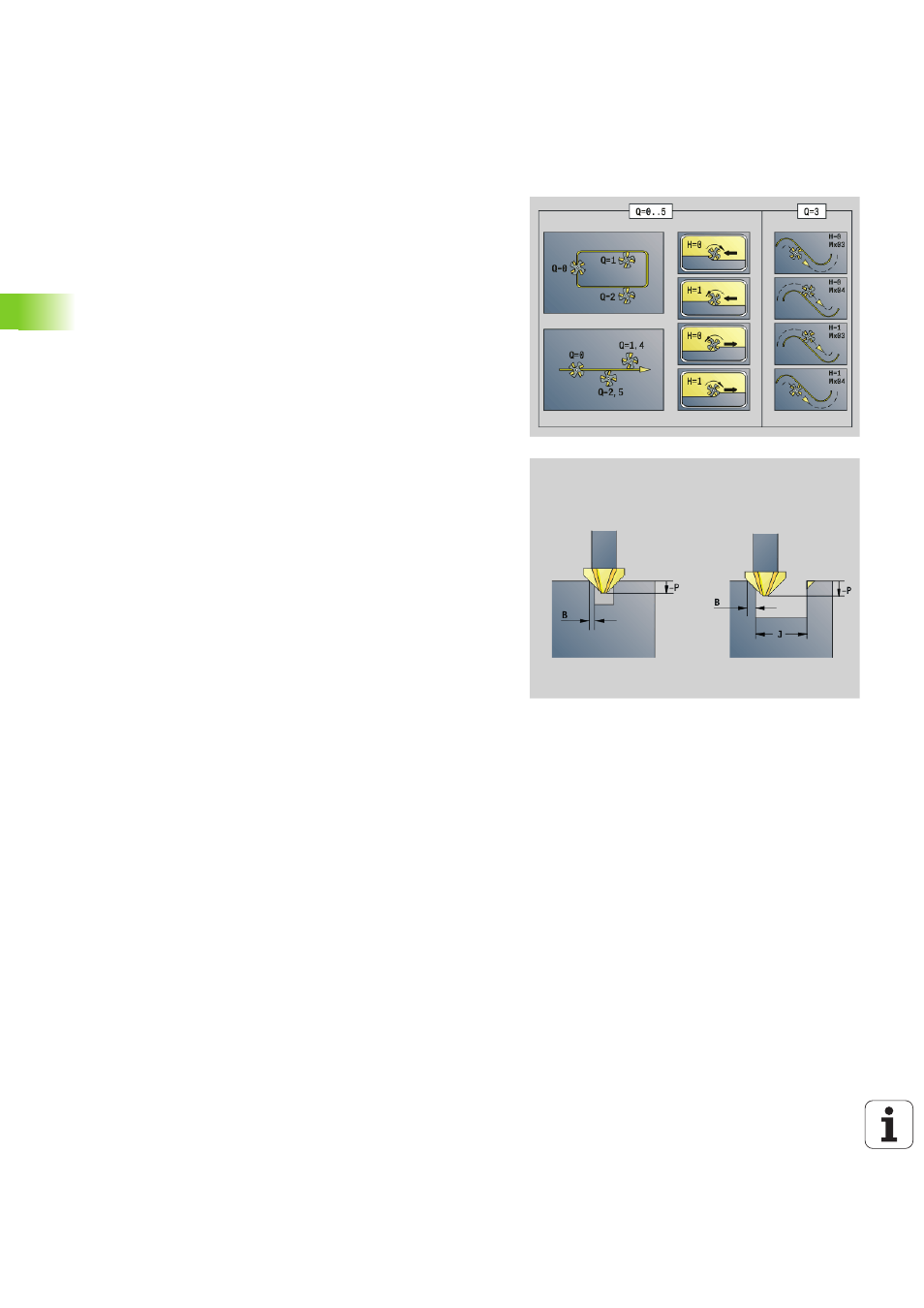

Paramètres – Ebavurage
Q
Type de cycle (= lieu du fraisage).
Contour ouvert. Si les sections se recoupent, "Q" définit si la
première section (à partir du point initial) ou bien tout le
contour doit être usiné.
Q=0: Centre de la fraise sur le contour (sans CRF)
Q=1: Usinage à gauche du contour. Lors de
recoupements, G840 ne tient compte que de la première
zone du contour (point initial: 1er point d'intersection).
Q=2: Usinage à droite du contour. Lors de recoupements,
G840 ne tient compte que de la première zone du contour
(point initial: 1er point d'intersection).
Q=3: le fraisage est effectué à gauche ou à droite du
contour, en fonction de "H" et du sens de rotation de la
fraise (voir tableau). Lors de recoupements, G840 ne tient
compte que de la première zone du contour (point initial:
1er point d'intersection).
Q=4: Usinage à gauche du contour. En cas de
recoupements, G840 tient compte de tout le contour.
Q=5: Usinage à droite du contour. En cas de
recoupements, G840 tient compte de tout le contour.
Contour fermé
Q=0: Centre de la fraise sur le contour (position de pré-
perçage = point initial).
Q=1: Fraisage intérieur
Q=2: Fraisage extérieur
Q=3..5: Non autorisé
ID
Contour de fraisage – Nom du contour à fraiser
NS
Numéro de séquence – Début de la section de contour
Figures: Numéro de séquence de la figure
Contour libre ouvert ou fermé: Premier élément du contour
(pas le point initial)
NE
Numéro de séquence – Fin de la section de contour
Figures, contour libre fermé : aucune donnée
Contour libre ouvert: Dernier élément du contour
Le contour comporte un seul élément:
Aucune donnée : usinage dans le sens du contour
NS=NE programmé: Usinage dans le sens inverse du
contour
E
Avance réduite pour éléments circulaires (par défaut : avance
actuelle)
