HEIDENHAIN MANUALplus 620, CNC PILOT 640
61
2.1 Units smar
t.T
u
rn
Formulaire de résumé
Le formulaire de résumé récapitule les principales informations de
l'Unit. Ces paramètres sont répétés dans les autres formulaires.

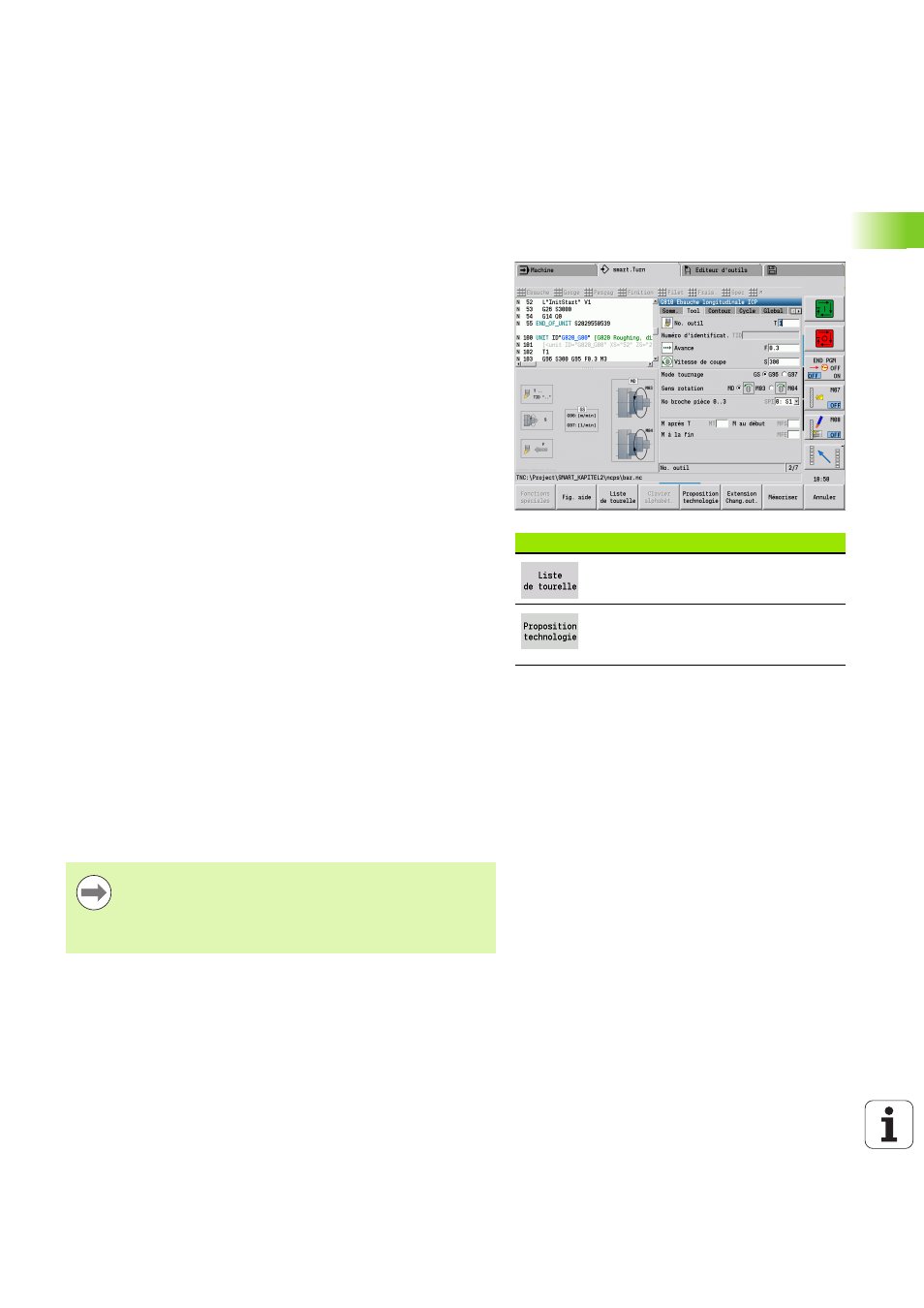

Le formulaire Tool
Dans ce formulaire, vous programmez les informations
technologiques.
Softkeys du formulaire Tool
Sélection du numéro d'outil
Validation de l'avance, de la vitesse de
coupe et de la passe issues de la base
de données technologiques.
Le formulaire "Tool"
Outil
T
Numéro d'outil (n° d'emplacement dans la tourelle)
TID
Le numéro d'identification (nom d'outil) est inscrit
automatiquement.
F
Avance : avance d'usinage par rotation (mm/T). L'outil se
déplace de la valeur programmée à chaque rotation de la
broche.
S
Vitesse de coupe (constante) (m/min) ou vitesse de rotation
constante (T/min). Commutable avec mode de tournage GS.
Broche
GS
Mode tournage
G96: Vitesse de coupe constante La vitesse de rotation
change de manière synchrone en fonction du diamètre de
tournage.
G97: Vitesse de rotation constante. La vitesse de rotation
est indépendante du diamètre de tournage
MD
Sens de rotation
M03: sens horaire CW
M04: sens anti-horaire CCW
SPI
Numéro de broche pièce (0..3). Broche dans laquelle la pièce
est serrée (seulement pour des machines avec plusieurs
broches).
SPT
Numéro de broche outil (0..3). Broche de l'outil tournant
Fonctions M
MT
M après T : fonction M qui sera exécutée après l'appel
d'outil T.
MFS
M au début : fonction M qui sera exécutée au début de la
phase d'usinage.
MFE
M à la fin : fonction M qui sera exécutée à la fin de la phase
d'usinage.
Chaque Unit est affectée à un type d'usinage pour
permettre l'accès à la base de données technologiques Le
type d'usinage affecté et les paramètres Unit modifiés par
la proposition technologique sont indiqués dans la
description suivante.
