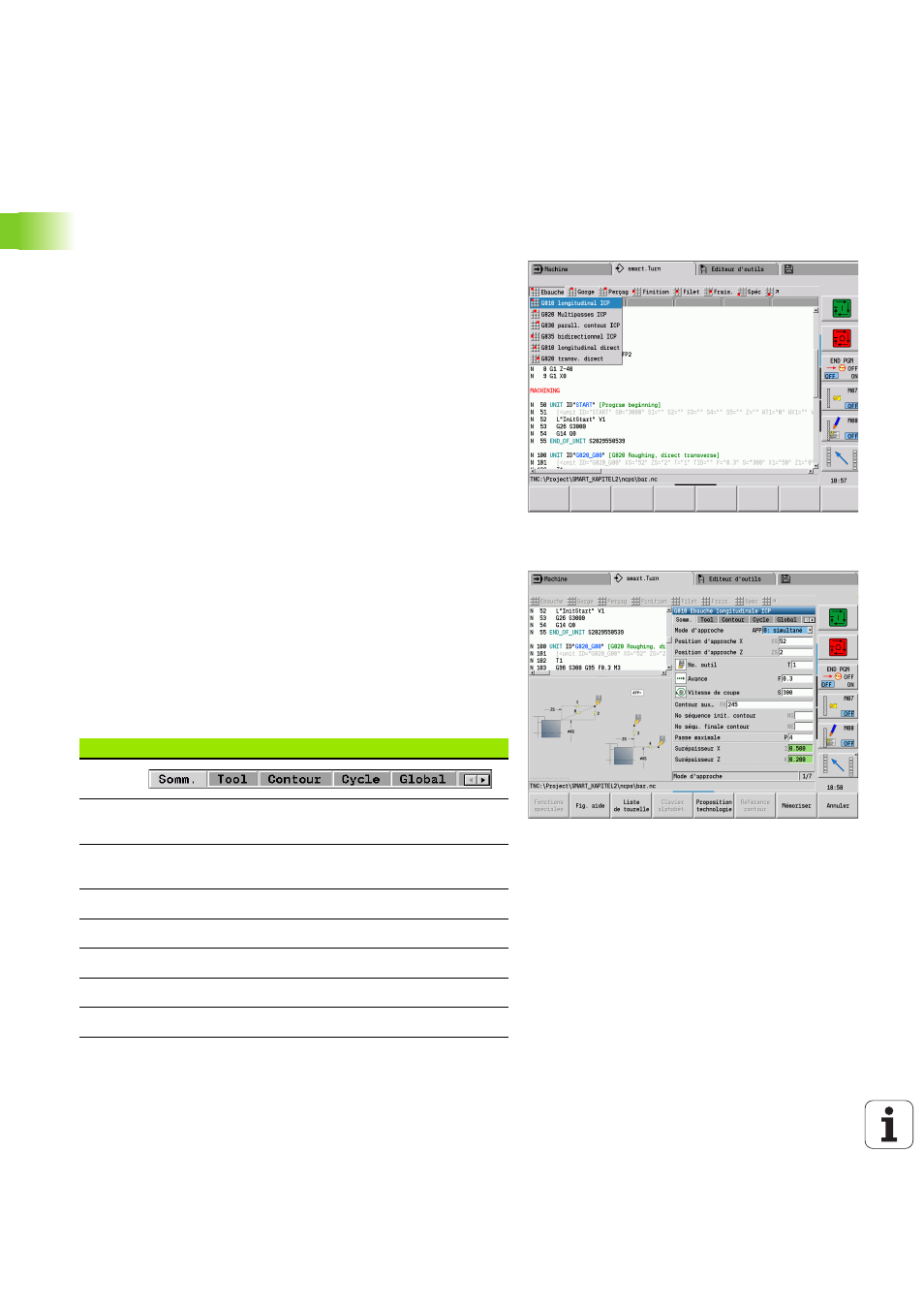

Page 60: 1 units smar t.t u rn 2.1 units smart.turn
![background image](/files/815784/content/doc060.png)
60
Units smart.Turn
2.1 Units smar
t.T
u
rn
2.1
Units smart.Turn
Groupe de menu "Units"
Le groupe de menus "Units" contient les appels d'Units triés. Vous
atteignez ce groupe de menu en activant le sous-menu "Units".
Ebauche
Gorge
Perçage et pré-perçage (axe C et Y)
Finition
Filet
Fraisage (axe C et Y)
Usinages spéciaux
Unit smart.Turn
Une Unit décrit un bloc d'usinage entier. L'Unit contient l'appel d'outil,
les données technologiques, l'appel du cycle, la stratégie d'approche
et de sortie du contour ainsi que les données globales telles que la
distance de sécurité, etc. Tous ces paramètres sont regroupés
clairement dans un formulaire.
Formulaire Unit
La fenêtre Unit est subdivisée en formulaires qui sont eux-mêmes
divisés en groupes. Vous naviguez avec les touches smart entre les
formulaires et les groupes
Formulaire dans les dialogues UNIT
Somm.
Formulaire du résumé avec toutes les configurations
nécessaires.
Tool
Formulaire d'outil avec sélection de l'outil, configuration
des données technologiques et fonctions M
Contour
Définition ou sélection du contour à usiner
Cycle
Description du déroulement de l'usinage
Global
Affichage et configuration des valeurs globales
AppDep
Définition du déplacement d'entrée et de sortie
ToolExt
Configurations étendues des outils
