HEIDENHAIN MANUALplus 620, CNC PILOT 640 247
4.8 Cont
ours sur l'en
v
e
loppe

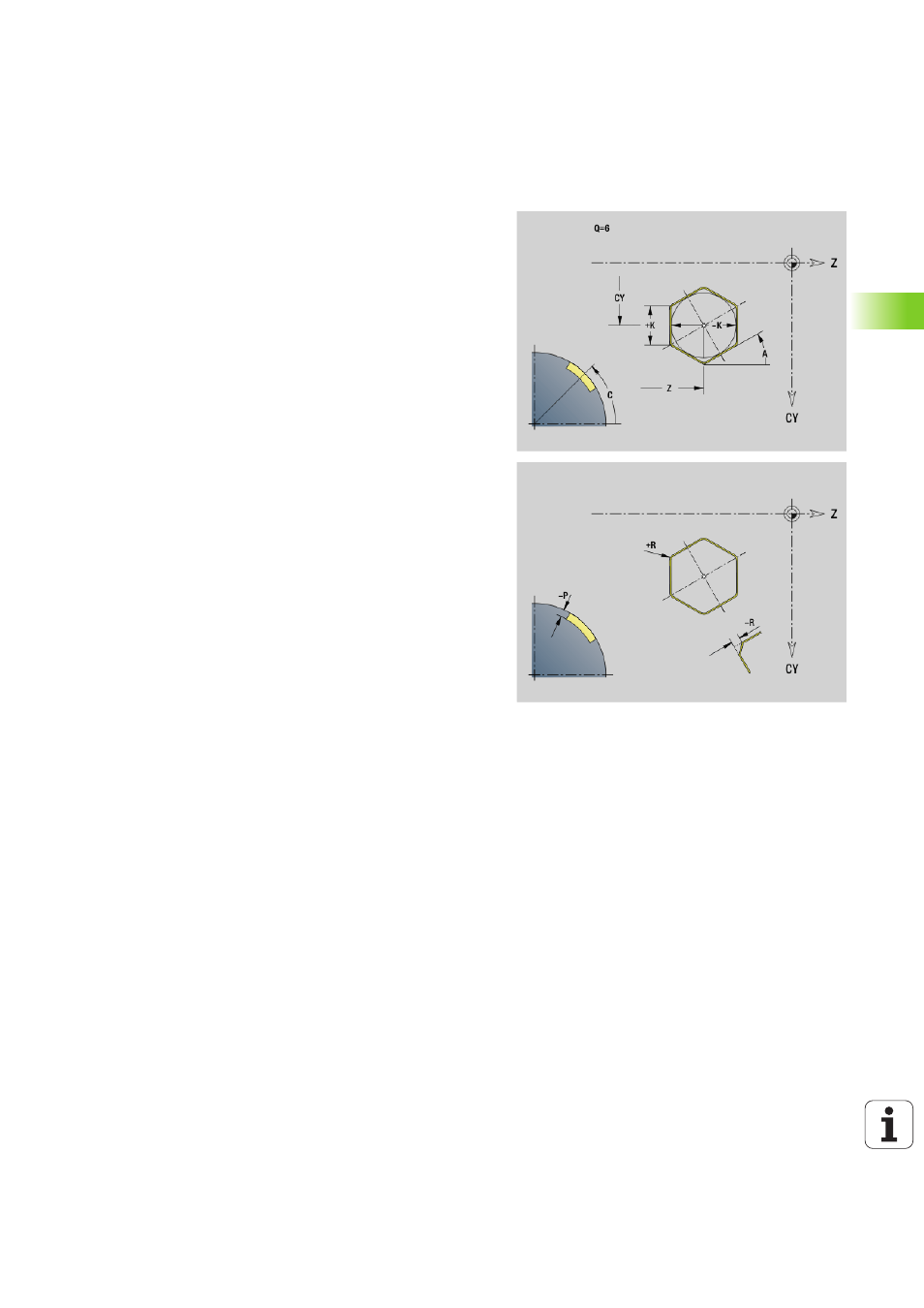

Polygone sur l'enveloppe G317-Géo
G317 définit un polygone sur l'enveloppe
Paramètres
Z
Centre
CY Centre en "cote linéaire" ; référence: développé avec "diamètre
de référence"
C Centre (angle)
Q Nombre d'arêtes (Q \> 2)
A Angle avec l'axe Z (par défaut: 0°)
K Longueur d'arête
 K\>0: Longueur d'arête
 K<0: Diamètre du cercle intérieur
R Chanfrein/arrondi (par défaut: 0°)
 R\>0: rayon de l'arrondi
 R<0: largeur du chanfrein
P Profondeur de la poche (par défaut: "P" issue de G308)
