HEIDENHAIN MANUALplus 620, CNC PILOT 640 141
2.9 Units – F
raisag
e
f
a
ce fr
ontale

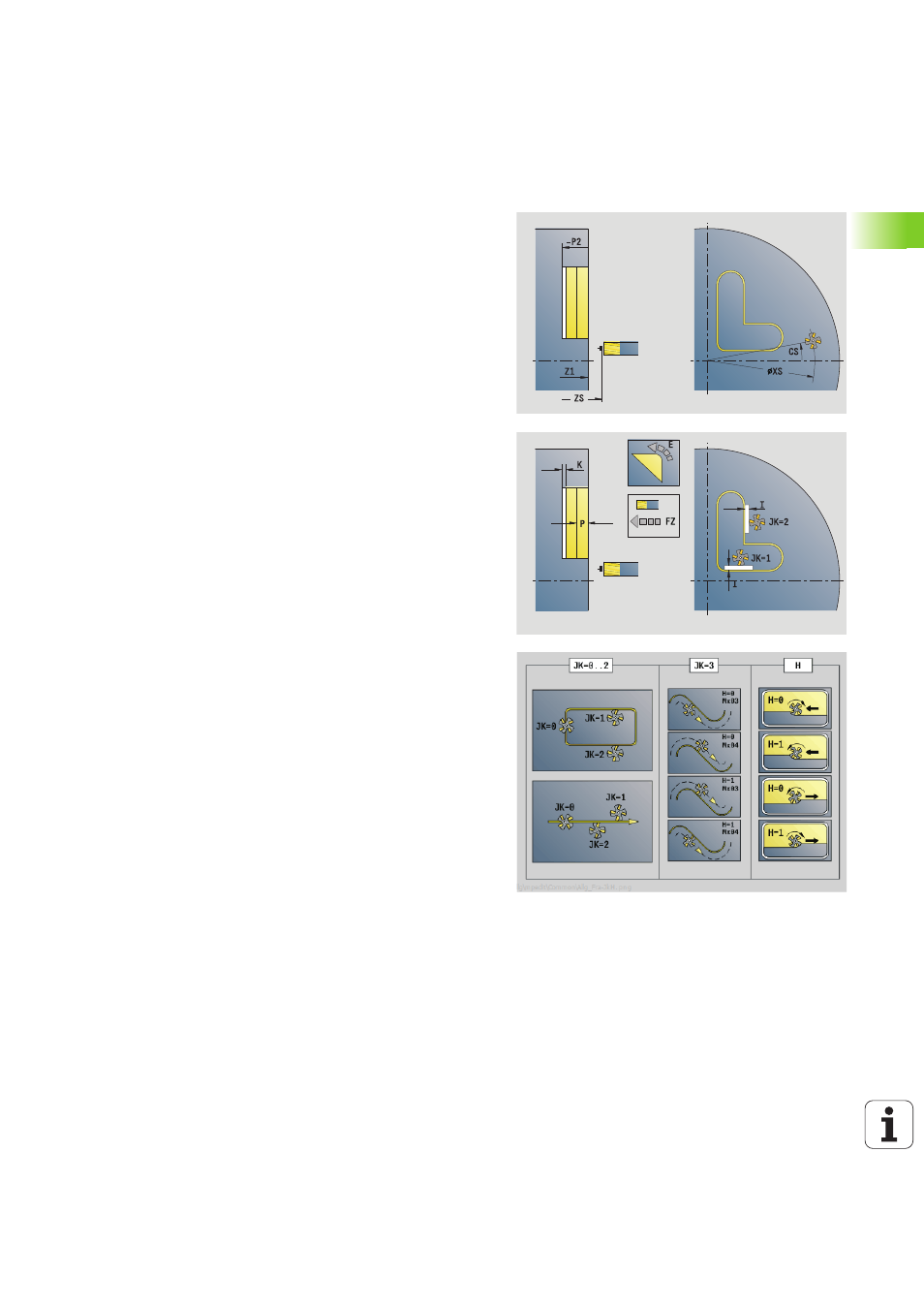

Unit "Fraisage contour ICP Face frontale"
L'Unit usine le contour défini avec ICP sur la face frontale.
Nom de l'unit : G840_Con_C_Front / cycle : G840 (voir page 364)
Formulaire Contour
FK
voir page 62
NS Numéro de séquence initial du contour
NE N° séqu. finale contour
Z1 Bord supérieur de fraisage
P2 Profondeur contour
Formulaire cycle
JK
Lieu de fraisage
 0 : sur le contour
 1, contour fermé: à l'intérieur du contour
 1, contour ouvert: à gauche du contour
 2, contour fermé: à l'extérieur du contour
 2, contour ouvert: à droite du contour
 3: dépend de H et MD
H Sens d'usinage
 0 : en opposition
 1 : en avalant
P Plongée max.
I Surépaisseur parallèle au contour
K Surépaisseur, sens de la plongée
FZ Avance plongée
E Avance réduite
R Rayon d'approche
O Comportement de plongée
 0: droite – Le cycle déplace l'outil au point initial, plonge
en avance travail et fraise le contour.
 1: dans l'avant-trou – Le cycle positionne l'outil au-
dessus de la position de pré-perçage, plonge et fraise le
contour.
NF Marque de position (seulement quand O=1)
RB Plan de retrait
Autres formulaires : voir page 60
