Programmation DIN pour l' axe Y
6.4 Plans d'usinag
e

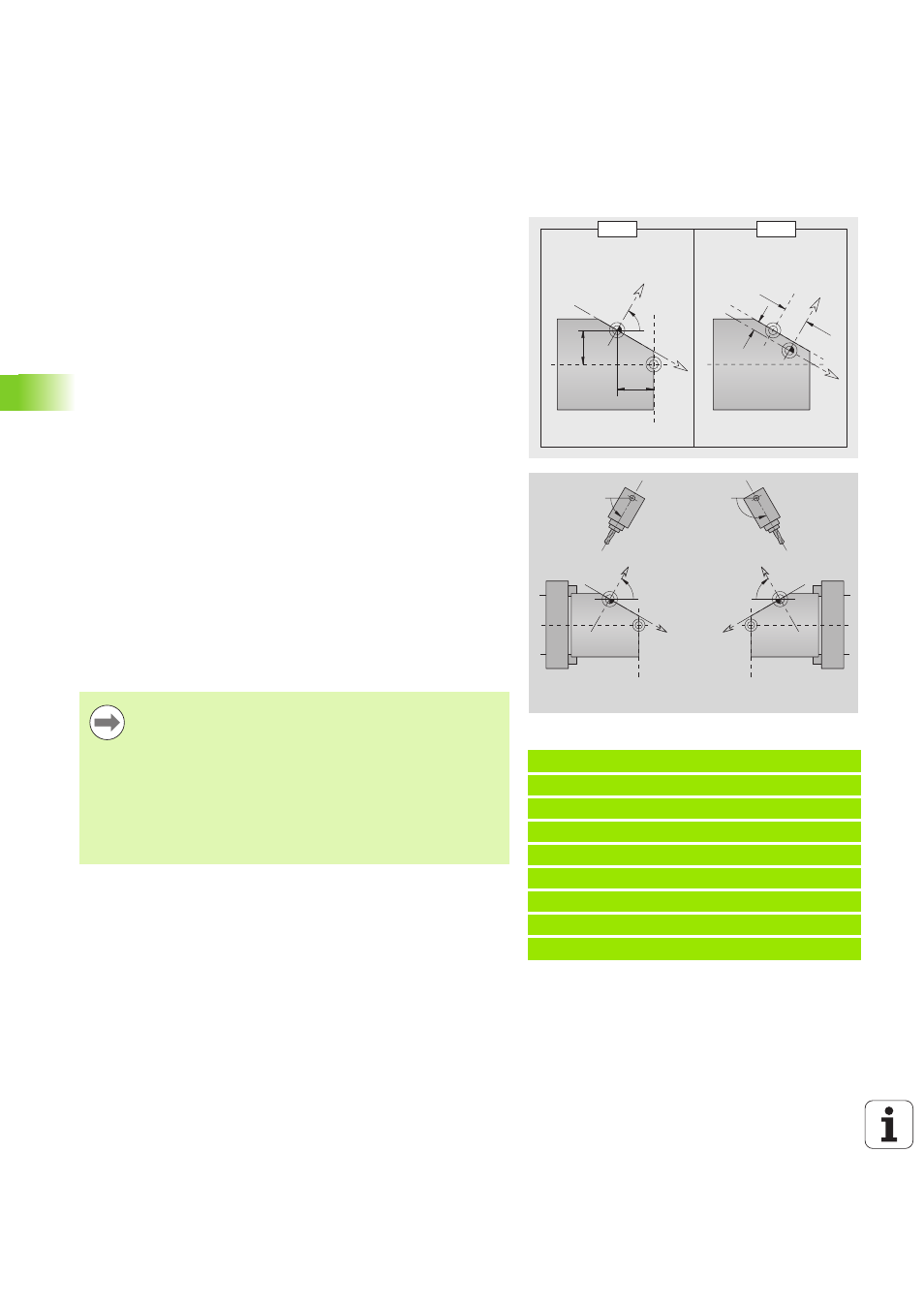

Inclinaison du plan d'usinage G16
G16 exécute les transformations et rotations suivantes :
décale le système de coordonnées à la position I, K
fait pivoter le système de coordonnées de la valeur de l'angle B ;
point de référence : I, K
décale (si cette opération est programmée) le système de
coordonnées de la valeur de U et W dans le système de
coordonnées pivoté
G16 Q0 réinitialise le plan d'usinage. Le point zéro et le système de
coordonnées définis avant la fonction G16 redeviennent valides.
G16 Q2 commute au plan G16 précédent.
L'axe de référence pour l'"angle du plan B" est l'axe Z positif. Ceci est
valable aussi dans le système de coordonnées réfléchi.
Beispiel: G16
. . .
USINAGE
...
N.. G19
N.. G15 B130
N.. G16 B130 I59 K0 Q1
N.. G1 x.. Z.. Y..
N.. G16 Q0
. . .
X
U, W
B, I, K
K
I
Z
B
X
U
W
Z
Z
B
X
Z
B
X
Paramètres
B
Angle du plan ; référence : axe Z positif
I
Référence du plan dans le sens X (cote de rayon)
K
Référence du plan dans le sens Z
U
Décalage dans le sens X
W
Décalage dans le sens Z
Q
Activer/désactiver l'inclinaison du plan d'usinage
0: Désactiver l'"inclinaison du plan d'usinage"
1 : incliner le plan d'usinage
2 : commuter à nouveau sur l'inclinaison G16 précédente
Remarque :
Dans le système de coordonnées incliné, X correspond
à l'axe de plongée. Les coordonnées X sont des
coordonnées de diamètre.
L'inversion du système de coordonnées n'a aucune
répercussion sur l'axe de référence de l'angle
d'inclinaison ("angle d'axe B" de l'appel d'outil).-
Tant que G16 reste activée, les autres décalages de
point zéro ne sont pas admis.
