HEIDENHAIN MANUALplus 620, CNC PILOT 640
123
2.7 Units – Finition
Accès à la base de données technologiques :
Type d'usinage : finition
Paramètres variables : F, S, E

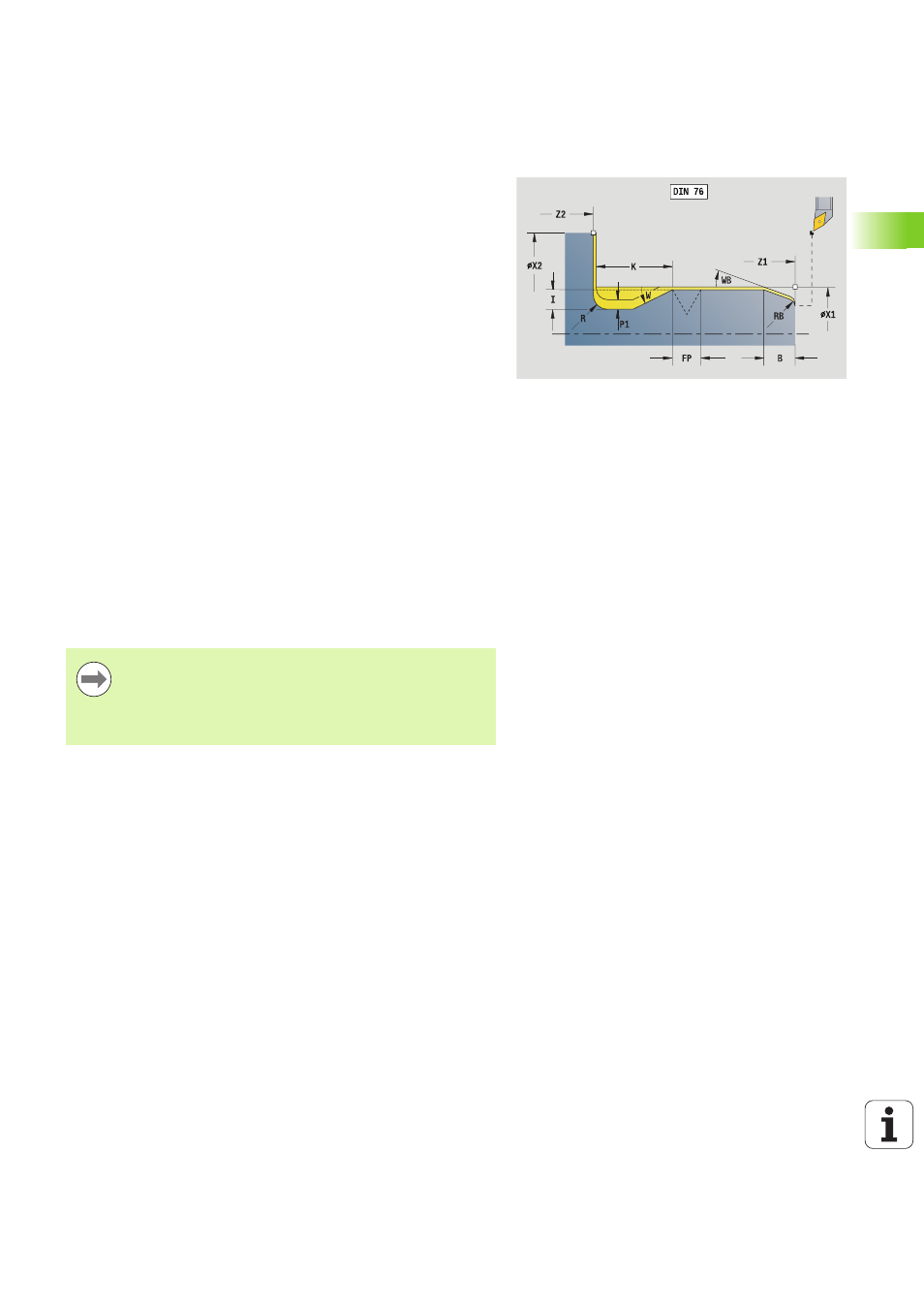

Formulaire Forme G
FP
Pas du filet
I
Diamètre du dégagement (par défaut: tableau standard)
K
Longueur du dégagement (par défaut : tableau standard)
W
Angle du dégagement (par défaut: tableau standard 30°)
R
Rayon du dégagement (par défaut : tableau standard)
P1
Surépaisseur dégagement
Aucune donnée : usinage en une passe
P1\>0: répartition des passes d'ébauche et de finition du
tournage ; P1= surépaisseur longitudinale ; surépaisseur
transversale est toujours de 0,1mm.
H
Mode de départ
0: Au point de départ
1: A la fin de l'épaulement
Paramètres auxiliaires "Amorce de cylindre"
B
Longueur d'amorce du cylindre (aucune donnée : aucune
amorce)
WB
Angle d'attaque (par défaut: 45°)
RB
Valeur positive: Rayon d'attaque, valeur négative:
Chanfrein (aucune donnée : pas d'élément)
E
Avance réduite pour la plongée et l'amorce. (par défaut:
Avance active)
U
Surép. finition cylindre
Autres formulaires : voir page 60
Le dégagement n'est exécuté que dans des angles
droits, et ceci parallèlement à l'axe longitudinal.
Tous les paramètres que vous ne programmez pas sont
déterminés par la Commande numérique, à partir du
tableau standard.
