HEIDENHAIN SW 54843x-03 DIN Programming Manuel d'utilisation
Page 281
HEIDENHAIN MANUALplus 620, CNC PILOT 640
281
4.1
7
Cy
cles de t
our
nag
e
a
v
ec suivi du cont
our
La Commande numérique se base sur la définition de l'outil pour
détecter la présence d'un usinage intérieur ou extérieur.

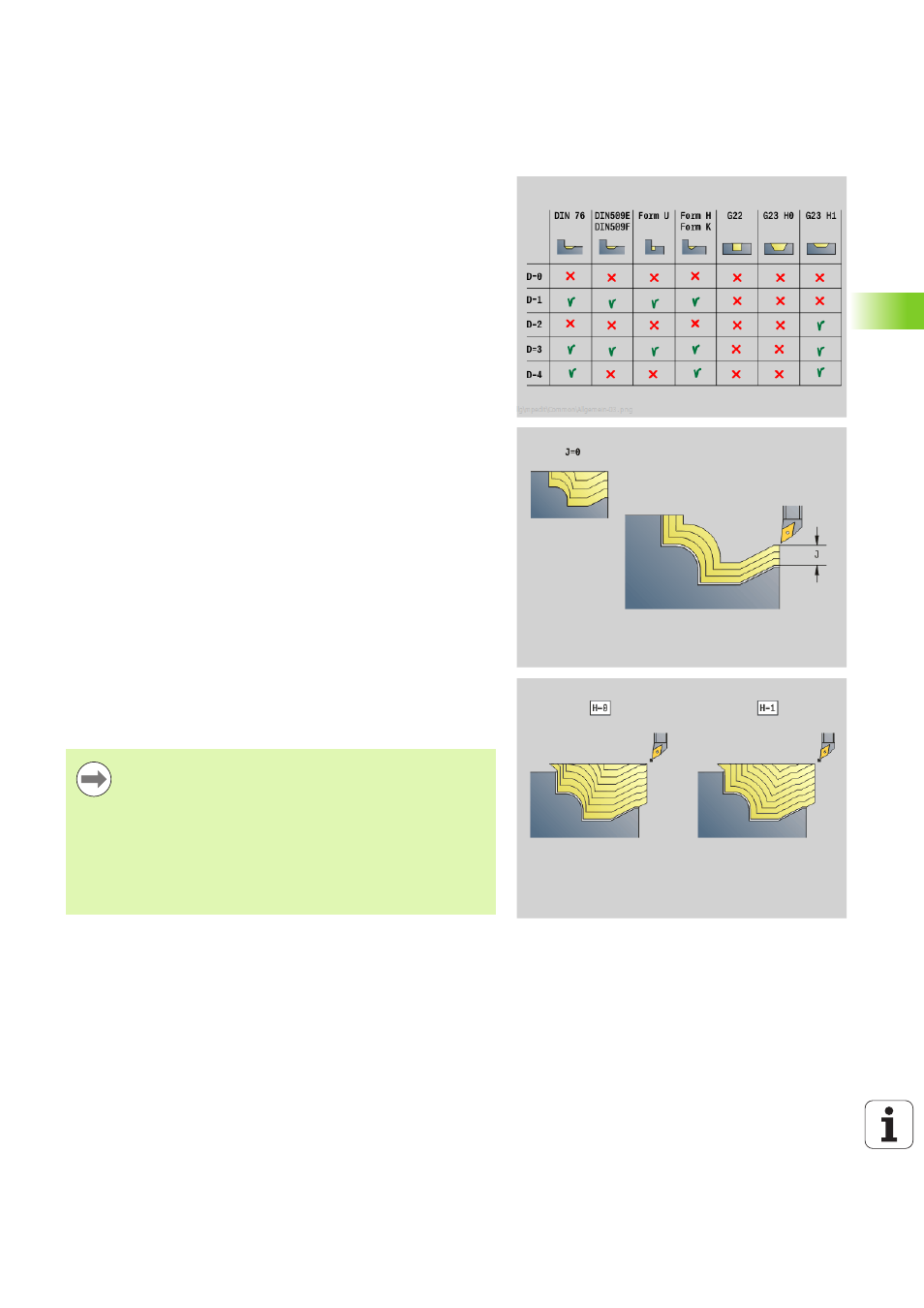

Paramètres
V
Marqueur de début/fin (par défaut : 0). Un chanfrein/arrondi
est usiné:
0: Au début et à la fin
1: Au début
2: A la fin
3: Aucun usinage
4: Usinage d'un chanfrein/arrondi – Pas l'élément de base
(condition: Section de contour avec un élément)
B
Calcul du contour
0: automatique
1: Outil à gauche (G41)
2: Outil à droite (G42)
D
Masquer les éléments (voir figure)
J
Surépaisseur de pièce brute (cote au rayon) – active
seulement si aucune pièce brute n'est définie
H
Parallèle au contour – type de lignes de coupe:
0: Profondeur d'usinage constante
1: Lignes de coupe équidistantes
HR
Définir la direction d'usinage principal
XA, ZA Point initial pièce brute (actif seulement, si aucune pièce
brute n'a été programmée) :
XA, ZA non programmés : le contour de la pièce brute est
calculé à partir de la position d'outil et du contour ICP.
XA, ZA programmés : définition du coin du contour de la
pièce brute.
La Correction du rayon de la dent est appliquée.
Une Surépaisseur G57 "agrandit" le contour (y compris
les contours intérieurs).
Une surépaisseur G58
\>0: "agrandit le contour
<0: n'est pas converti
Les surépaisseurs G57/G58 sont supprimées à la fin
du cycle.
