3 units – gor g es – HEIDENHAIN SW 54843x-03 DIN Programming Manuel d'utilisation
Page 75
HEIDENHAIN MANUALplus 620, CNC PILOT 640
75
2.3 Units – Gor
g
es
Correction de profondeur de tournage RB : en fonction du
matériau, de la vitesse d'avance (etc.), il arrive que le tranchant
bascule pendant l'opération de tournage. L'erreur qui en résulte est
corrigée grâce à la correction de la profondeur de tournage. Cette
valeur de correction est généralement déterminée de manière
empirique.

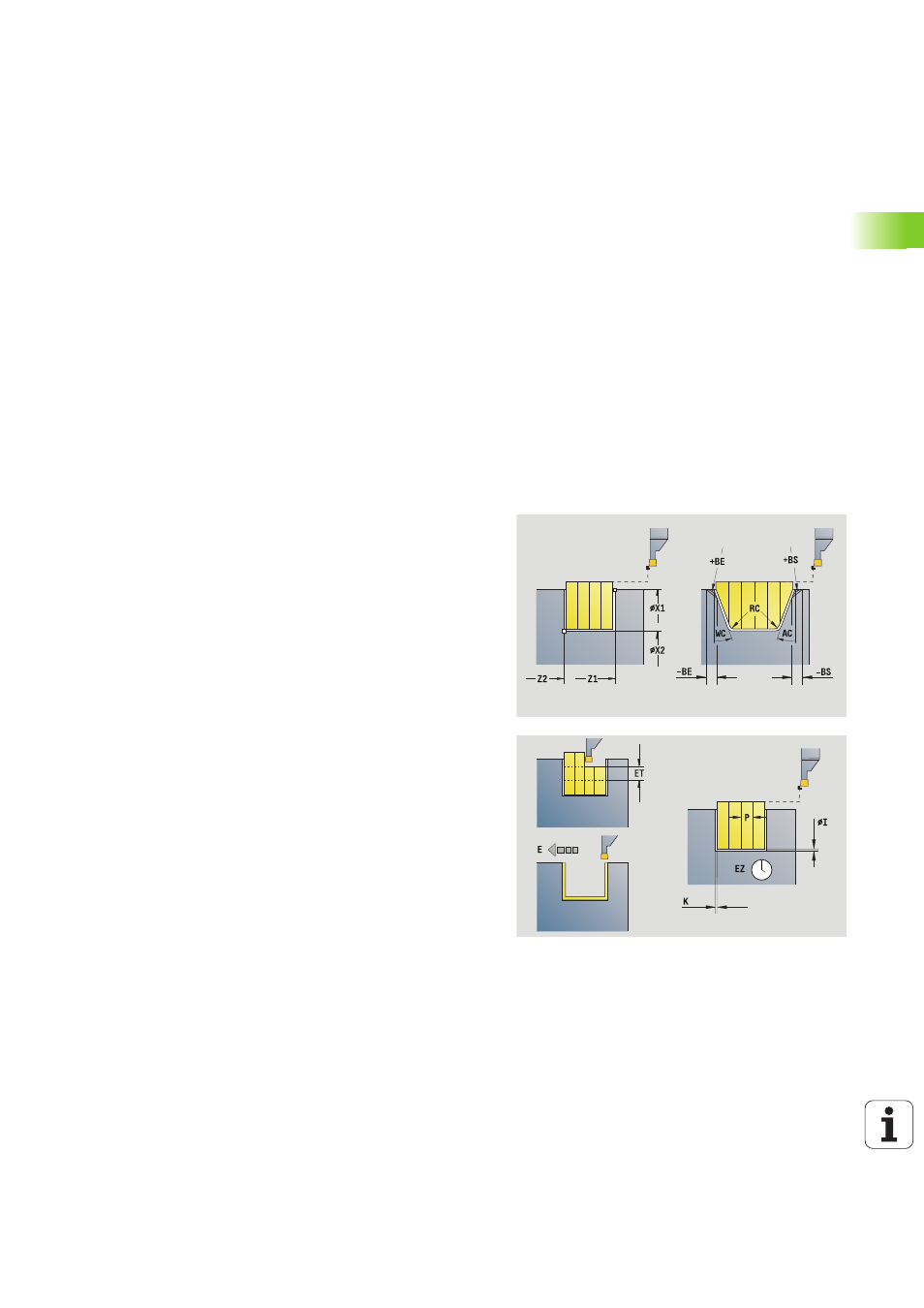

Largeur de décalage B : à partir de la deuxième passe, la trajectoire
à usiner est réduite de la "largeur de décalage B" au moment de passer
de la phase de tournage à la phase d'usinage de gorge. A chacune des
transitions suivantes sur ce flanc, une réduction de "B" est ajoutée au
décalage précédent. Le décalage total (somme des décalages) est
limité à 80% de la largeur effective du tranchant (largeur effective du
tranchant = largeur du tranchant – 2*rayon du tranchant). Au besoin,
la Commande numérique réduit la largeur de décalage programmée.
La matière résiduelle est enlevée à la fin de l'ébauche en une seule
fois.
Unit "Gorge de contour avec programmation
directe du contour"
L'Unit usine le contour axial/radial défini avec les paramètres.
Nom de l'unit : G860_G80 / cycle : G860 (voir page 285)
La Commande numérique se base sur la définition de l'outil pour
reconnaître s'il s'agit d'une gorge radiale ou axiale.
Accès à la base de données technologiques :
Type d'usinage : gorge de contour
Paramètres variables : F, S, E
Formulaire Contour :
RI, RK
Surépaisseur de la pièce brute dans le sens X et Z
Autres paramètres du formulaire Contour : voir page 62
Formulaire cycle
Q
Ebauche/finition (Variantes du processus)
0: Ebauche et finition
1: Ebauche seulement
2: Finition seulement
I, K
Surépaisseur dans le sens X, Z (I: cote de diamètre)
ET
Prof. plongée gorge
P
Largeur de passe: (par défaut: 0.8 x largeur de l'outil)
E
Avance de finition: Avance variable utilisée seulement pour
l'opération de finition.
EZ
Temporisation après course de plongée (par défaut : durée
d'une rotation de la broche)
D
Rotations au fond de la gorge
DQ
Nombre de gorges
DX, DZ
Distance entre les gorges dans le sens de X, Z
Autres formulaires : voir page 60
