246 Programmation DIN
4.8 Cont
ours sur l'en
v
e
loppe

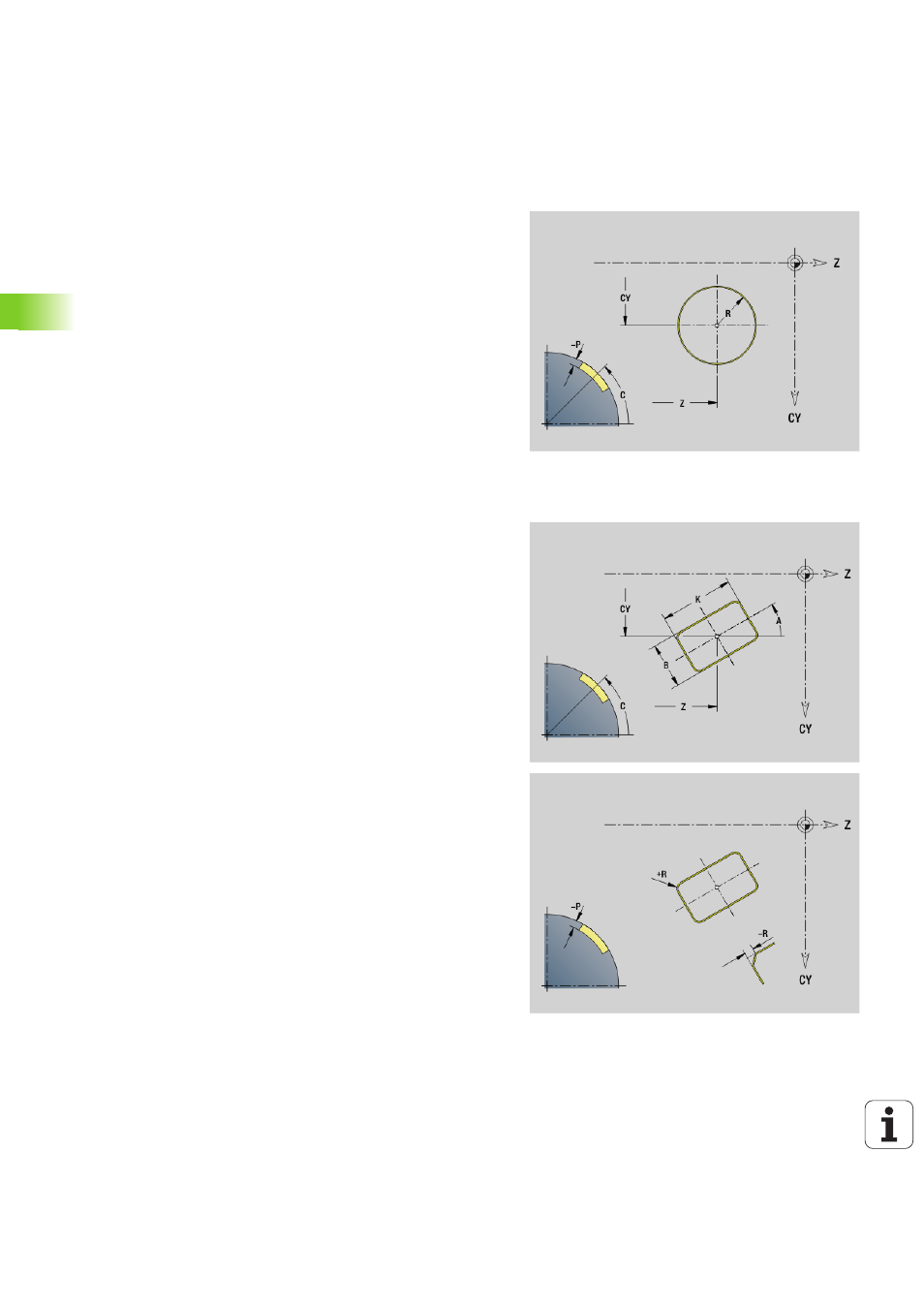

Cercle entier sur l'enveloppe G314-Géo
G314 définit un cercle entier sur l'enveloppe.
Rectangle sur l'enveloppe G315-Géo
G315 définit un rectangle sur l'enveloppe.
Paramètres
Z
Centre
CY Centre en "cote linéaire" ; référence: développé avec "diamètre
de référence"
C Centre (angle)
R Rayon
P Profondeur de la poche (par défaut: "P" issue de G308)
Paramètres
Z
Centre
CY Centre en "cote linéaire" ; référence: développé avec "diamètre
de référence"
C Centre (angle)
A Angle avec l'axe Z (par défaut: 0°)
K Long.
B Largeur
R Chanfrein/arrondi (par défaut: 0°)
 R\>0: rayon de l'arrondi
 R<0: largeur du chanfrein
P Profondeur de la poche (par défaut: "P" issue de G308)
