Motif circulaire frontal g745, 22 cy cles de perçag e – HEIDENHAIN SW 54843x-03 DIN Programming Manuel d'utilisation
Page 338
![background image](/files/815784/content/doc338.png)
338
Programmation DIN
4.22 Cy
cles de perçag
e

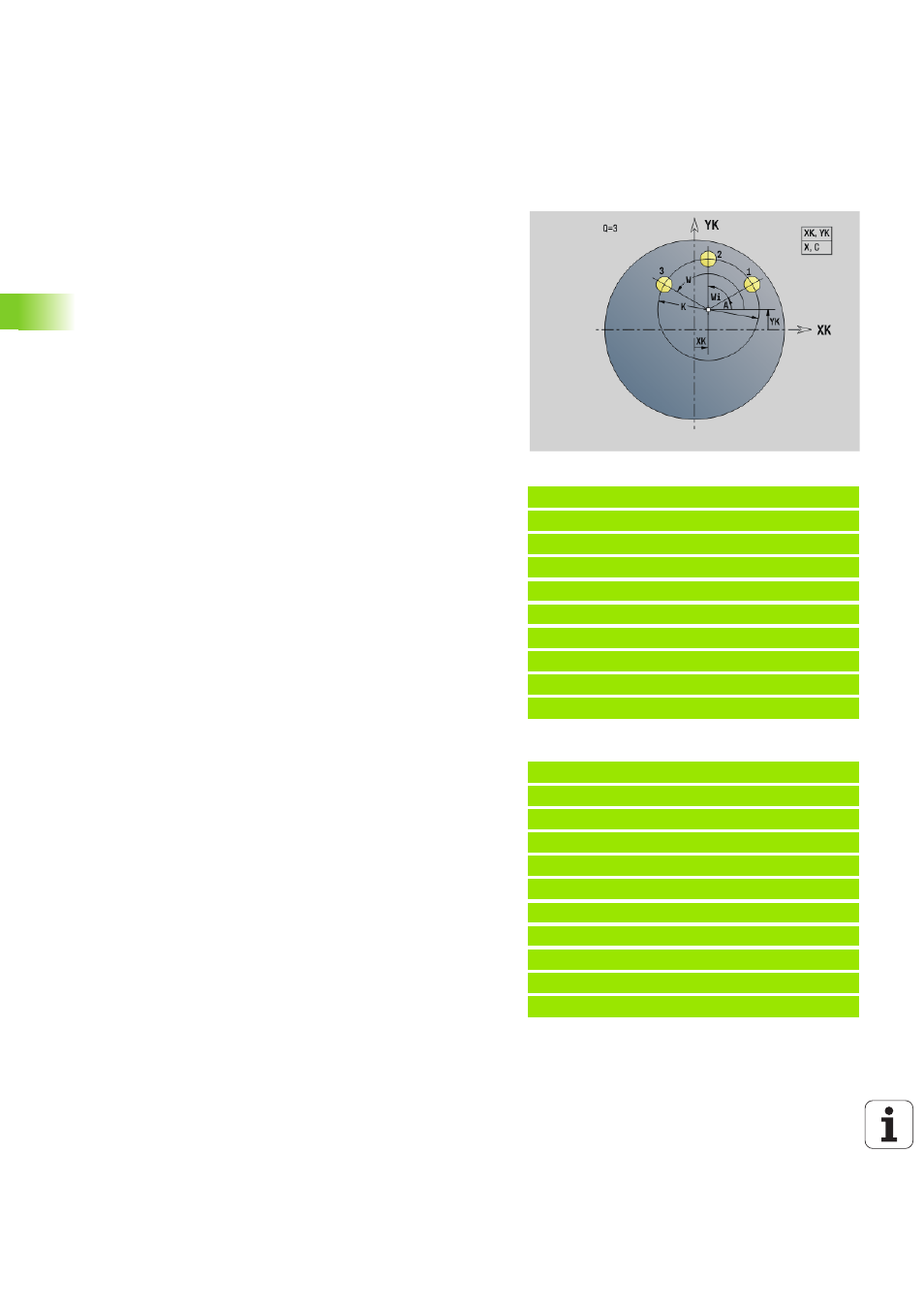

Motif circulaire frontal G745
G745 usine un motif de perçages ou de fraisages équidistants sur un
cercle ou un arc de cercle situé sur la face frontale.
Si vous ne renseignez pas le point final ZE, la commande utilisera le
cycle de perçage/fraisage de la séquence CN suivante. Suivant ce
principe, vous combinez la définition du motif avec
les cycles de perçage (G71, G74, G36)
le cycle de fraisage rainure linéaire (G791)
le cycle de fraisage de contour avec "contour libre" (G793)
Combinaisons de paramètres pour la définition du centre du motif
ou des positions du motif :
Centre du motif :
X, C
XK, YK
Positions du motif :
A, W et Q
A, Wi et Q
Beispiel: G745
%745.nc
[G745]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G745 XK0 YK0 K50 A0 Q3
N6 G791 K30 A0 ZS0 ZE-5 P2 F0.15
N7 M15
FIN
Beispiel: Séquences d'instructions
[ motif de perçage simple ]
N.. G745 XK.. YK.. ZS.. ZE.. A.. W.. Q..
. . .
[ motif de perçage avec perçage profond ]
N.. G745 XK.. YK.. ZS.. A.. W.. Q..
N.. G74 ZE.. P.. I..
. . .
[ motif de fraisage avec rainure linéaire ]
N.. G745 XK.. YK.. ZS.. ZE.. A.. W.. Q..
N.. G791 K.. A.. Z..
. . .
Paramètres
XK
Centre du motif en coordonnées cartésiennes
YK
Centre du motif en coordonnées cartésiennes
ZS
Point initial pour perçage/fraisage
ZE
Point final pour perçage/fraisage
X
Diamètre (centre du motif en coordonnées polaires)
C
Angle (centre du motif en coordonnées polaires)
A
Angle initial (position premier perçage/première figure)
W
Angle final (Position dernier perçage/dernière figure)
Wi
Angle final (distance par rapport à la position suivante)
Q
Nombre de perçages/figures (par défaut: 1)
V
Sens du déroulement (par défaut: 0)
V=0, sans W: Répartition sur cercle entier
V=0, avec W: Répartition sur le plus grand arc de cercle
V=0, avec Wi: le signe qui précède Wi indique le sens (Wi<0:
dans le sens horaire)
V=1, avec W: Sens horaire
V=1, avec Wi: Sens horaire (signe de Wi sans signification)
V=2, avec W: Sens anti-horaire
V=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
