Filet à déplacement unique G33

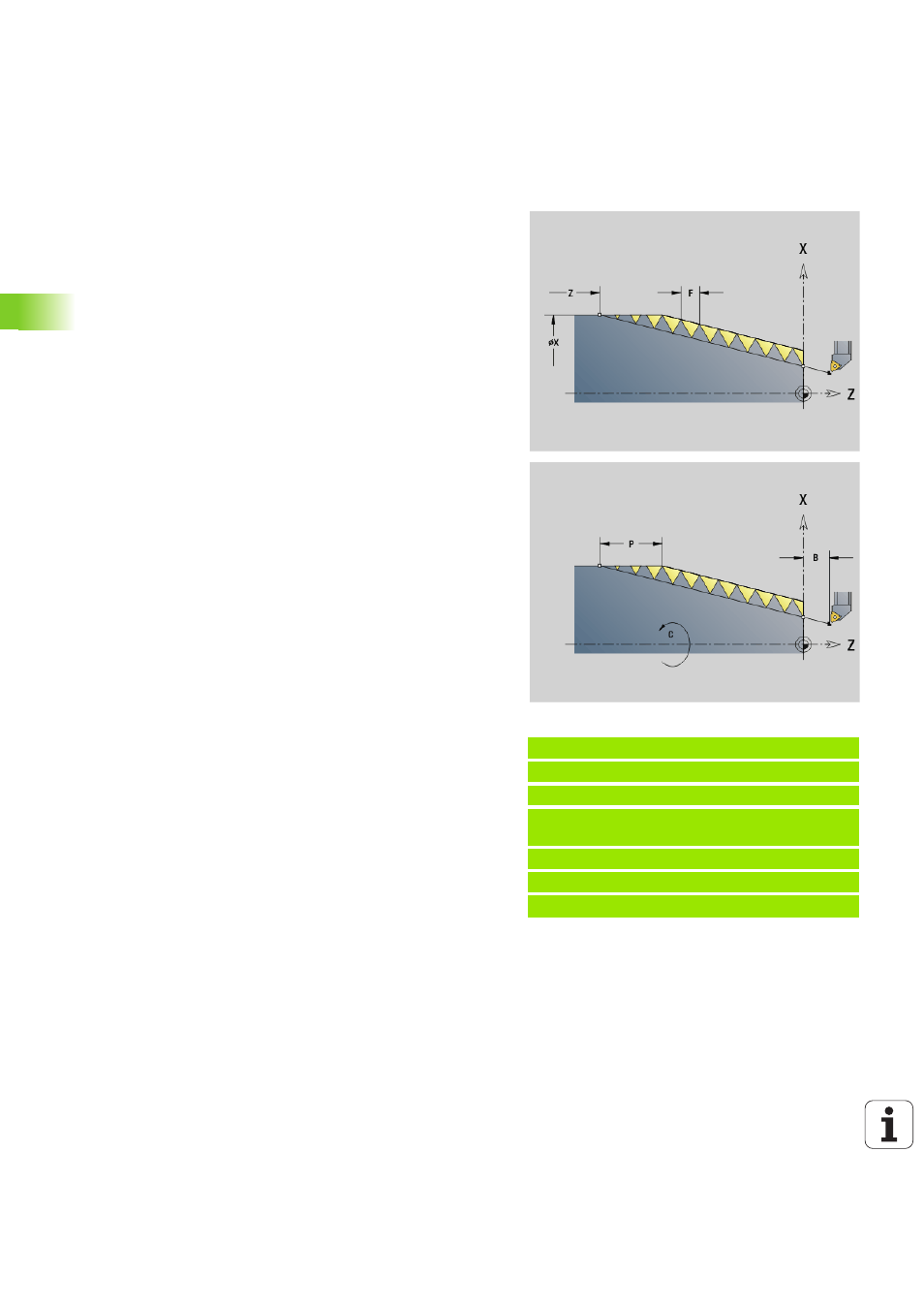

La fonction G33 exécute une seule passe de filetage. Le sens du filet
à déplacement unique n'a aucune importance (filet longitudinal,
conique ou transversal ; filet intérieur ou extérieur). En programmant
successivement plusieurs G33, vous créez un filet chaîné.
S'il faut que le chariot accélère pour atteindre la vitesse d'avance,
positionnez l'outil à la distance correspondant à la "course d'approche
B". Et tenez compte de la "longueur de dépassement P" avant le "point
final du filet" si le chariot doit décélérer.
Course d'approche B : le chariot a besoin de parcourir une course
d'approche pour avoir le temps d'accélérer en vue d'atteindre la
vitesse d'avance programmée.
Par défaut: cfgAxisProperties/SafetyDist
Longueur de dépassement P : le chariot a besoin d'une course de
dépassement à la fin du filet pour avoir le temps de freiner. Notez que
la course paraxiale "P" sera parcourue également lors d'une sortie
oblique du filet.
P=0: introduction d'un filet chaîné
P\>0: fin d'un filet chaîné
Angle initial C : la broche se trouve à la position "angle initial C" à la
fin de la "course d'approche B".
Beispiel: G33
. . .
N1 T5 G97 S1100 G95 F0.5 M3
N2 G0 X101.84 Z5
N3 G33 X120 Z-80 F1.5 P0 [Filet à
déplacement unique]
N4 G33 X140 Z-122.5 F1.5
N5 G0 X144
. . .
Paramètres
X
Point final du filet (cote de diamètre)
Z
Point final du filet
F
Pas du filet
B
Longueur d'approche (longueur de la course d'accélération)
P
Longueur de dépassement (longueur de la course de
décélération)
C
Angle initial (le début du filet est définie par rapport aux
éléments de contour non symétriques en rotation – (par
défaut: 0)
H
Sens de référence pour le pas du filetage (par défaut: 0)
0: Avance sur l'axe Z pour filet longitudinal et conique jusqu'à
+45°/–45° max. par rapport à l'axe Z
1: Avance sur l'axe X pour filet transversal et conique jusqu'à
+45°/–45° max. par rapport à l'axe X
3: Avance de contournage
E
Pas variable (pour l'instant sans effet)
I
Distance de retrait X – Déplacement de retrait pour arrêt dans
le filet, course incrémentale
K
Distance de retrait Z – Déplacement de retrait pour arrêt dans
le filet, course incrémentale
