186 Units Smart.Turn pour l' axe Y
3.3 Units – F
raisag
e
, ax
e Y
Unit "Graver dans le plan YZ"

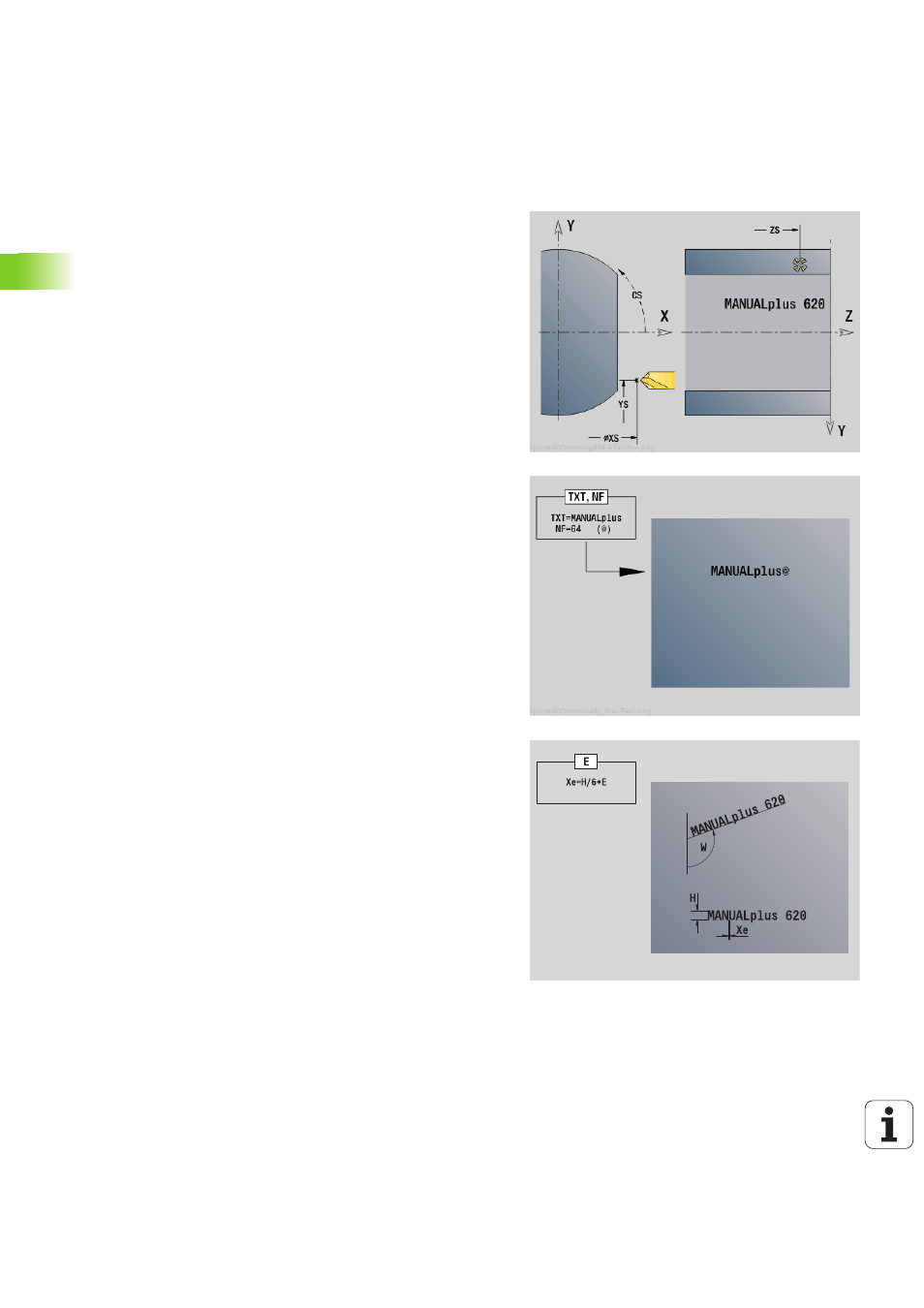

L'Unit grave une chaîne de caractères linéaire dans le plan YZ. Les
trémas et les caractères spéciaux que vous ne pouvez pas saisir dans
l'éditeur smart.Turn sont à définir caractère par caractère dans NF.
Lorsque vous programmez "Contin. écrire directement" (Q=1), les
changements d'outils et les pré-positionnements ne sont pas pris en
compte. Les valeurs technologiques des cycles de gravure précédents
sont prises en compte.
Nom de l'unit : G804_GRA_Y_ENVEL / cycle : G804 (voir page 542)
Table de caractères : voir page 379
Accès à la base de données technologiques :
 Type d'usinage : gravure
 Paramètres variables : F, S
Paramètres du formulaire "Position"
Y, Z
Point initial
X Point final (cote de diamètre). Position X à laquelle l'outil
doit plonger pour le fraisage.
RB Plan de retrait
Paramètres du formulaire Cycle
TXT
Texte à graver
NF Numéro de caractère (caractère devant être gravé)
H Haut. caract.
E Facteur d'espacement (Calcul : voir figure)
W Angle d'inclinaison
FZ Facteur d'avance de plongée (avance de plongée = avance
actuelle * FZ)
Q Contin. écrire directement
 0 (non): la gravure commence au point de départ
 1 (oui): graver à partir de la position de l'outil
Autres formulaires : voir page 60
