HEIDENHAIN MANUALplus 620, CNC PILOT 640
331
4.22 Cy
cles de perçag
e
Taraudage G73

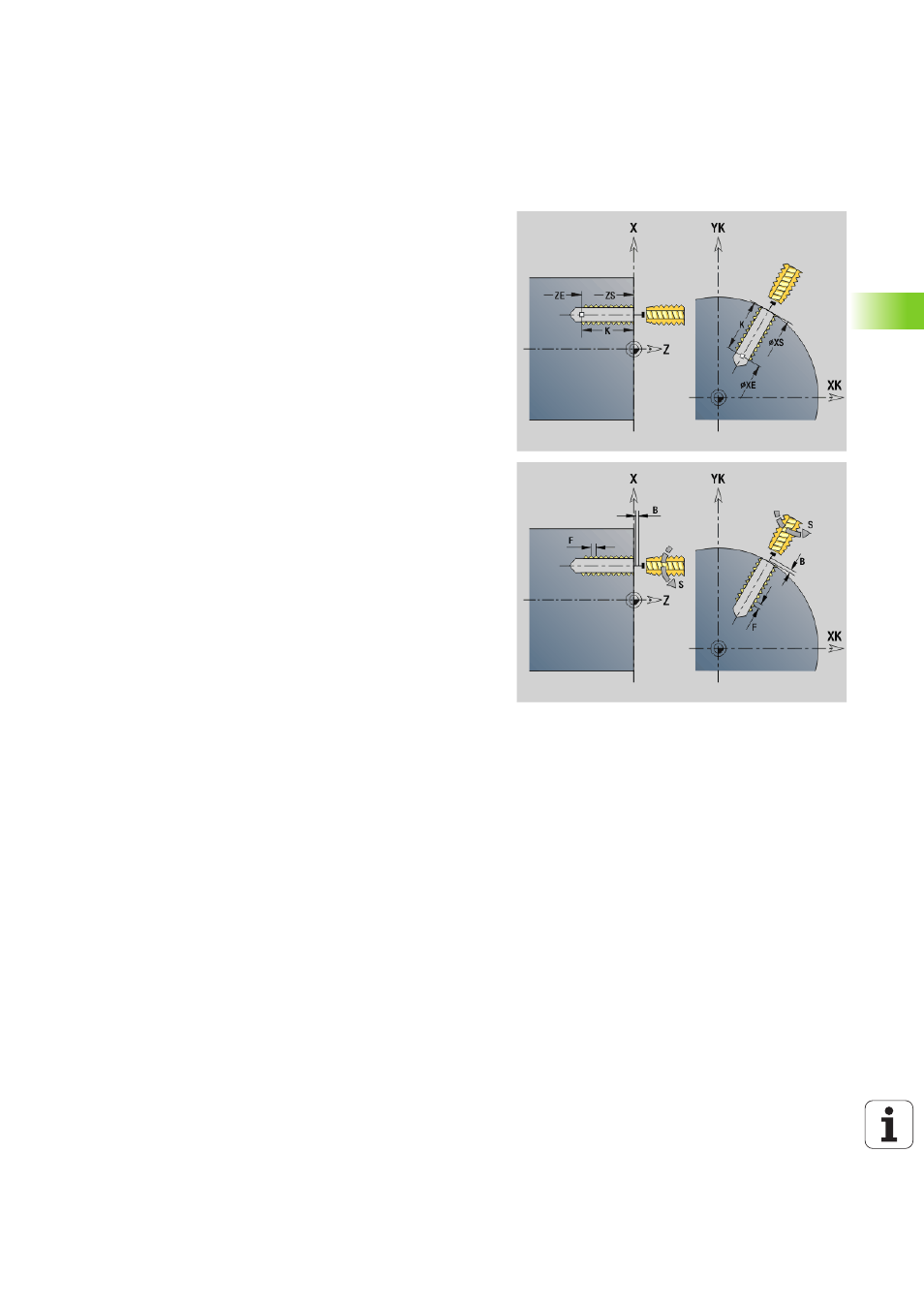

G73 réalise des taraudages axiaux/radiaux à l'aide d'outils fixes ou
tournants.
Le "point initial" est calculé à partir de la distance de sécurité et de la
"longueur d'approche B".
Paramètres
ID
Contour de perçage – Nom de la définition du perçage
NS
N° séquence du contour
Référence au contour du perçage (G49, G300 ou G310 Géo)
Aucune donnée : un seul perçage sans définition de contour
XS
Point initial perçage axial (cote de diamètre), un perçage unique
sans définition de contour
ZS
Point initial perçage axial
Perçage unique sans définition de contour
XE
Point final perçage radial (cote au diamètre)
Perçage unique sans définition de contour
ZE
Point final perçage axial
Perçage unique sans définition de contour
K
Profondeur de perçage (en alternative à XE/ZE)
Perçage unique sans définition de contour
F
Pas du filet (prioritaire sur la définition du contour)
B
Longueur d'approche
S
Vitesse de rotation de retrait (par défaut: Vitesse de rotation
lors du taraudage)
J
Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
RB
Plan de retrait (perçages radiaux: Cote de diamètre) – (par
défaut: Retrait au point de départ ou à la distance de sécurité)
P
Profondeur brise-copeaux
I
Distance de retrait
BS
Numéro de l'élément, début (numéro du premier perçage à
usiner d'un motif)
BE
Numéro de l'élément, fin (numéro du dernier perçage à usiner
d'un motif)
H
Frein (de broche) inactif (par défaut: 0)
0: Frein de broche actif
1: Frein de broche Inactif
