Cercle entier en face frontale/arrière G304

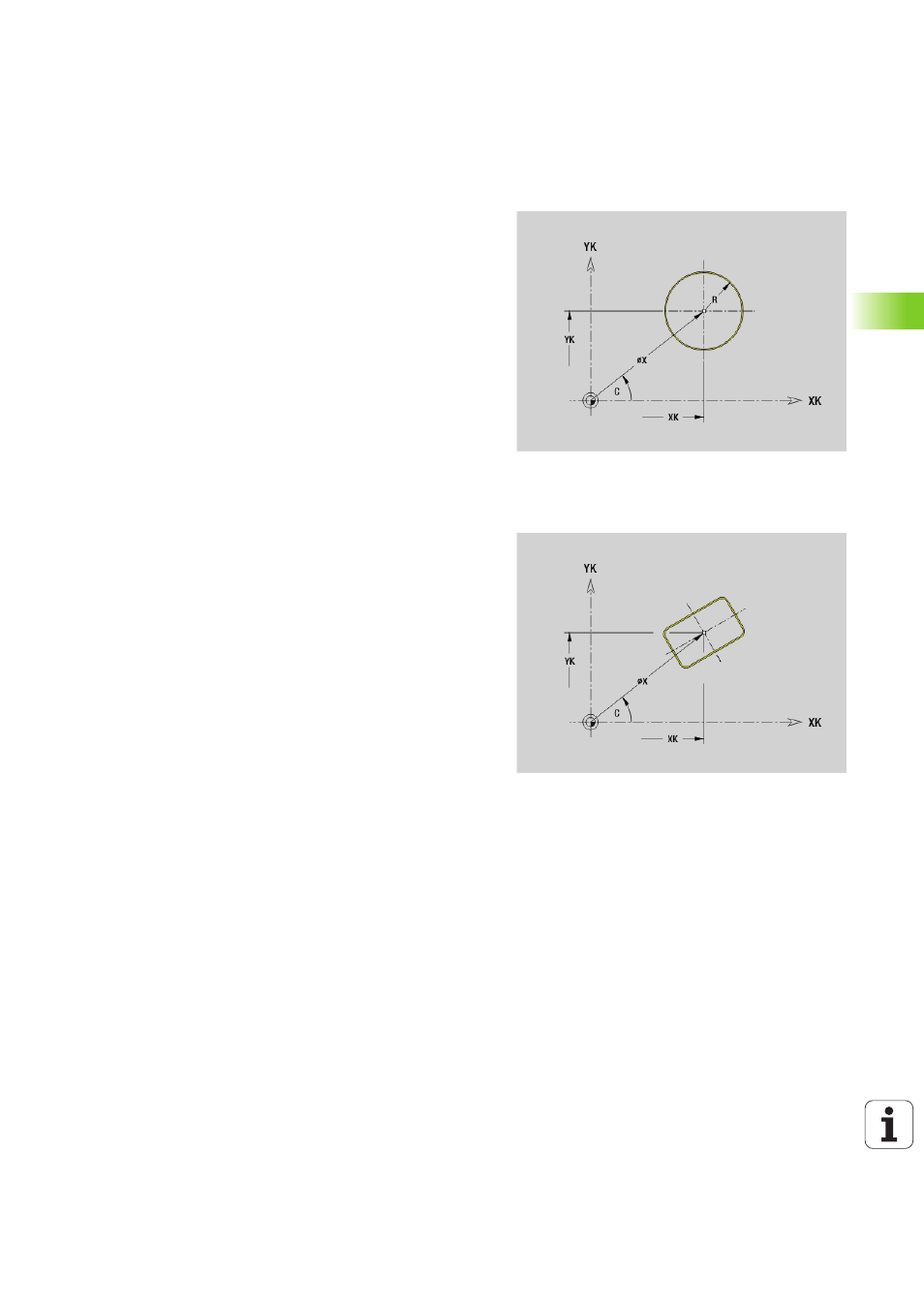

La fonction G304 définit un cercle entier sur un contour situé sur la
face frontale ou arrière. Vous programmez la figure en la combinant
avec G840, G845 ou G846.
Rectangle sur la face frontale/arrière G305
La fonction G305 définit le rectangle sur un contour situé sur la face
frontale ou arrière. Vous programmez la figure en la combinant avec
G840, G845 ou G846.
Paramètres
XK
Centre du cercle en coordonnées cartésiennes
YK Centre du cercle en coordonnées cartésiennes
X Diamètre (centre en coordonnées polaires)
C Angle (centre en coordonnées polaires)
R Rayon
P Profondeur/hauteur
 P<0: Poche
 P\>0: Ilot
Paramètres
XK
Centre en coordonnées cartésiennes
YK Centre en coordonnées cartésiennes
X Diamètre (centre en coordonnées polaires)
C Angle (centre en coordonnées polaires)
A Angle avec l'axe XK (par défaut: 0°)
K Longueur
B (Hauteur) largeur
R Chanfrein/arrondi (par défaut: 0°)
 R\>0: rayon de l'arrondi
 R<0: largeur du chanfrein
P Profondeur/hauteur
 P<0: Poche
 P\>0: Ilot
