230 Programmation DIN
4.6 Cont
ours ax
e C – Pr
incipes de base

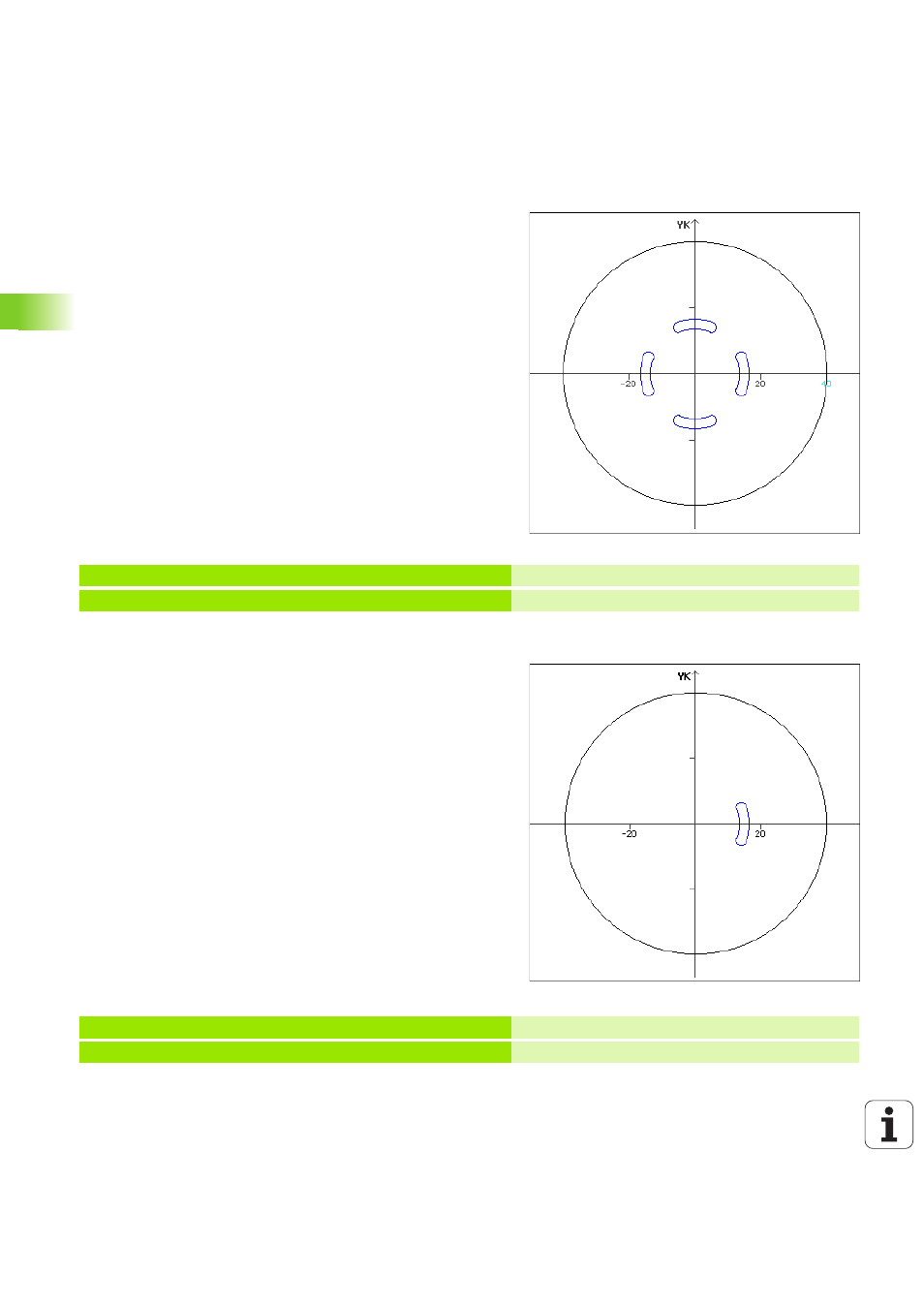

Ligne médiane de la rainure comme référence et position
normale
Programmation:
 Centre du motif = centre de courbure
 Rayon du motif = rayon de courbure
 Position normale
Ces commandes disposent les rainures à la distance du "rayon du
motif"" autour du centre du motif.
Exemple: Ligne médiane de la rainure comme référence, position
normale
Ligne médiane de la rainure comme référence et position
d'origine
Programmation:
 Centre du motif = centre de courbure
 Rayon du motif = rayon de courbure
 Position d'origine
Ces commandes disposent toutes les rainures à la même position.
Exemple: Ligne médiane de la rainure comme référence, position
d'origine
N.. G402 Q4 K30 A0 XK0 YK0 H0 Motif circulaire, position normale
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Rainure circulaire
N.. G402 Q4 K30 A0 XK0 YK0 H1 Motif circulaire, position d'origine
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Rainure circulaire
