4 DIN PLUS 86
Gorge simple
4.5.3 Eléments de forme d'un contour de tournage

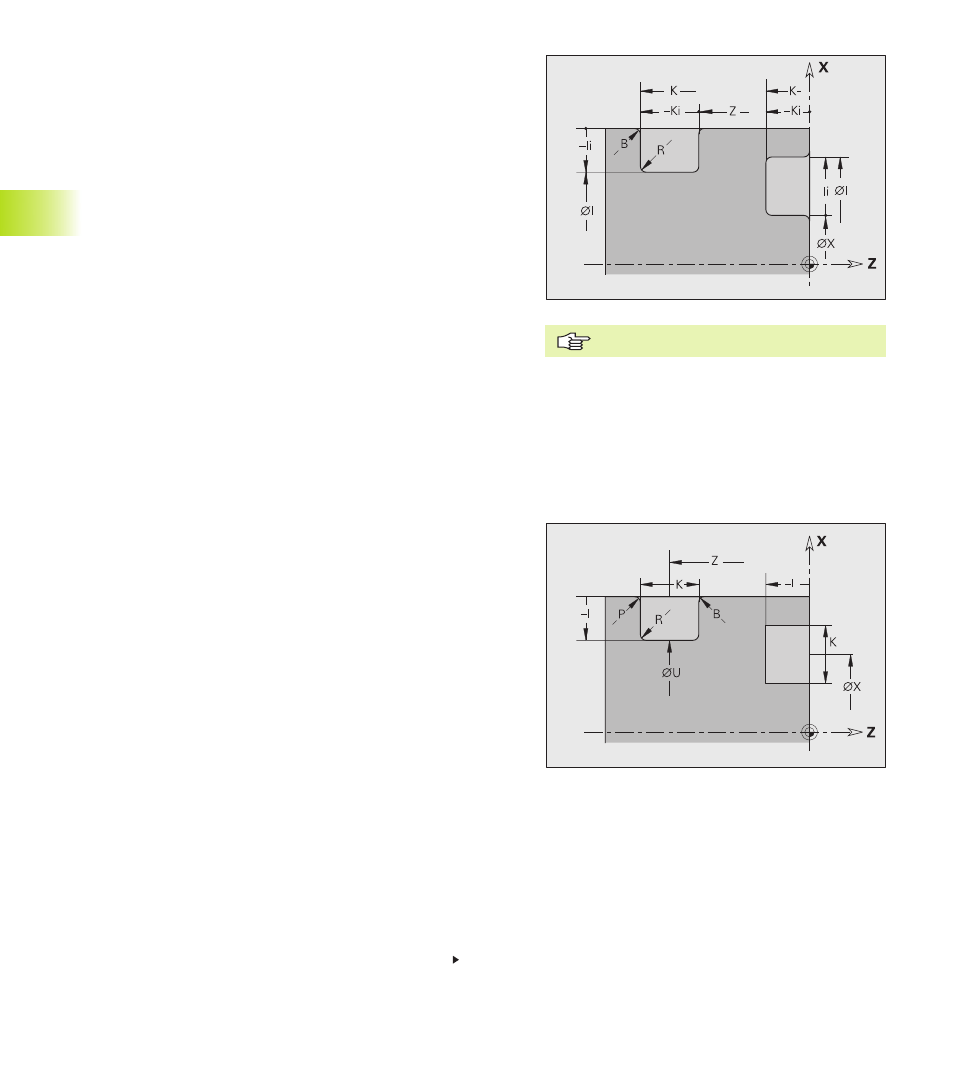

Gorge (standard) G22-Géo
Gorge sur un élément de référence paraxial (G1). G22 est adjoint au
précédent élément de référence programmé.
Paramètres
X:
Point initial gorge sur face transversale (cote diamètre)
Z: Point initial de la gorge sur le pourtour
I, K: Coin interne
■ I – gorge sur face transversale: point final de la gorge (cote
de diamètre)
■ I – gorge sur le pourtour: fond de la gorge (cote de diamètre)
■ K – gorge sur la surface transversale: fond de la gorge
■ K – gorge sur le pourtour: point final de la gorge
Ii, Ki: Coin interne – incrémental (vérifier le signe !)
■ Ii – gorge sur la face transversale: largeur de la gorge
■ Ii – gorge sur le pourtour: profondeur de la gorge
■ Ki – gorge sur la face transversale: profondeur de la gorge
■ Ki – gorge sur le pourtour: point final de la gorge (largeur de
la gorge)
B: Rayon externe/chanfrein (sur les deux côtés de la gorge) – par
défaut: 0
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
R: Rayon interne (aux deux angles de la gorge) – par défaut: 0
Suite: cf. page suivante
Programmer „X” ou „Z”.
4.5 Commandes de géométr
ie
Gorge (générale) G23-Géo
Gorge sur un élément de référence linéaire (G1). G23 est adjoint au
précédent élément de référence programmé. Sur le pourtour, la
gorge peut être positionnée sur une droite de référence orientée
obliquement.
Paramètres
H:
Mode de gorge – par défaut: 0
■ H=0: gorge symétrique
■ H=1: tournage libre
X: Centre pour la gorge sur face transversale (cote de diamètre)
Z: Centre pour la gorge sur le pourtour
I: Profondeur de la gorge et position de la gorge
■ I>0: gorge à droite de l'élément de référence
■ I<0: gorge à gauche de l'élément de référence
K: Largeur de la gorge (sans chanfrein/arrondi)
U: Diamètre de la gorge (diamètre du fond de la gorge) – à
n'utiliser que si l'élément de référence est parallèle à l'axe Z
A: Angle de gorge - par défaut: 0
■ avec H=0: 0° <= A < 180° (angle compris entre les flancs de
la gorge)
■ avec H=1: 0° < A <= 90° (angle droite de référence – flanc
de la gorge)
