6 TURN PLUS 270
Attribut d'usinage Mesurer

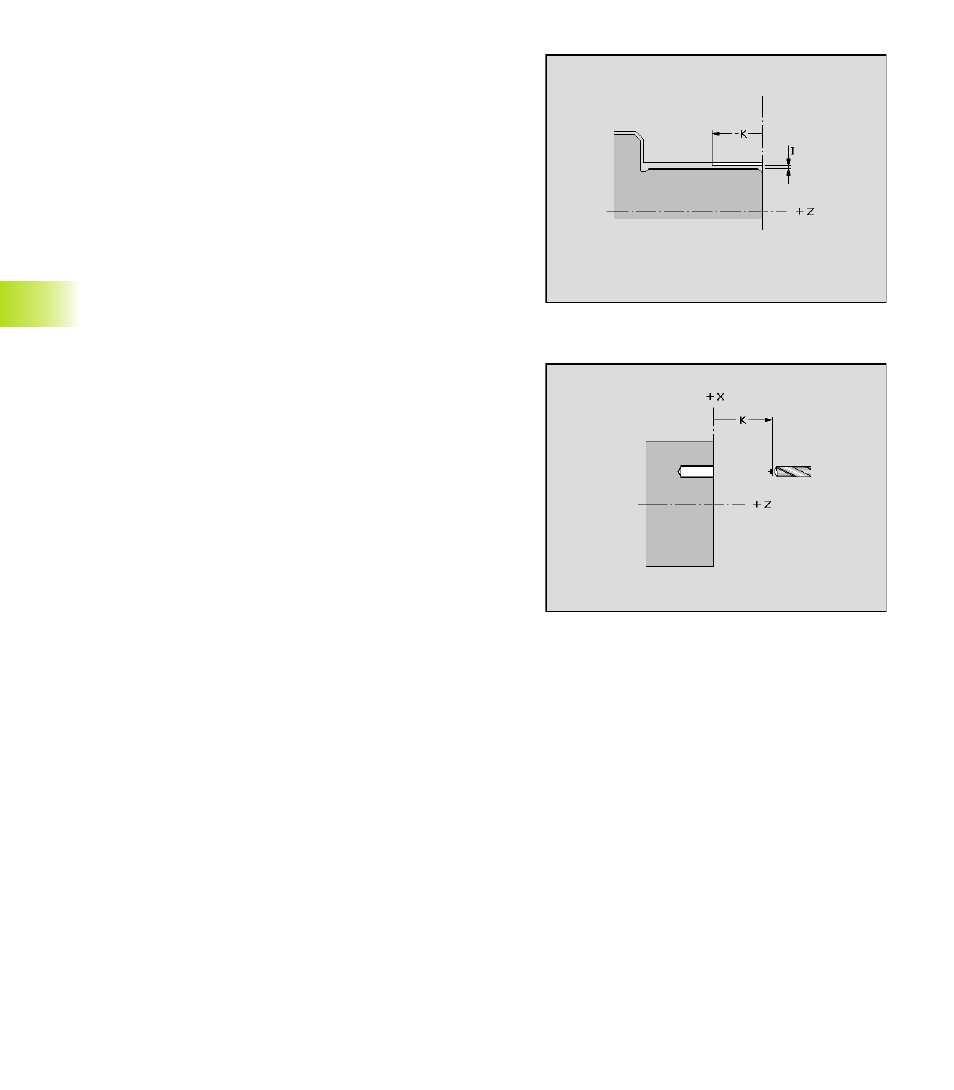

Avec les paramètres de la boîte de dialogue „Section de mesure“,
TURN PLUS appelle le programme expert inscrit dans le
paramètre d'usinage 21 - „UP-MEAS01“.
Paramètres
I:
Surépaisseur pour section de mesure
K: Longueur pour section de mesure
Q: Compteur de cycles de mesure: chaque n-ième pièce sera
mesurée
6.9 A
ff
ectation d'at
tr
ibuts
Attribut d'usinage Perçage
appelle le sous-menu comportant les attributs du perçage et les
combinaisons pour le perçage (cf. „
4.9 Cycles de perçage“). TURN
PLUS tient compte des combinaisons du perçage lors de la
sélection de l'outil et de la création du plan de travail (une opération
pour une „combinaison de perçage“).
Plan de retrait
Ici, le foret est positionné avant/après le perçage (perçage sur le
pourtour: diamètre).
Paramètres
K:
Plan de retrait – Position du foret en avant/arrière du
perçage
Combinaisons de perçage
L'attribut agit sur la sélection de l'outil:
■ Centrage avec lamage: outil CN à alésage partiel (type 32*);
alternative: outil à centrer (type 31*)
■ Perçage avec lamage: outil étagé (type 42*)
■ Perçage avec filetage: Taraud (type 44*)
■ Perçage et alésage: foret delta (Typ 47*)
ne pas usiner
Le trou/modèle de trous ne sera pas usiné.
Effacer les attributs du perçage
Efface tous les attributs pour ce trou.
