CNC PILOT 4290 HEIDENHAIN 107
V: Sens (orientation) – par défaut: 0
■ V=0 – sans W: répartition sur cercle entier
■ V=0 – avec W: répartition sur le plus grand arc de cercle
■ V=0 – avec Wi: signe de Wi détermine le sens (Wi<0:
modèle sens horaire)
■ V=1 – avec W: sens horaire
■ V=1 – avec Wi: sens horaire (signe de Wi sans signification)
■ V=2 – avec W: sens anti-horaire
■ V=2 – avec Wi: sens anti-horaire (signe de Wi sans
signification)
Z: Centre du modèle
C: Centre du modèle (angle)

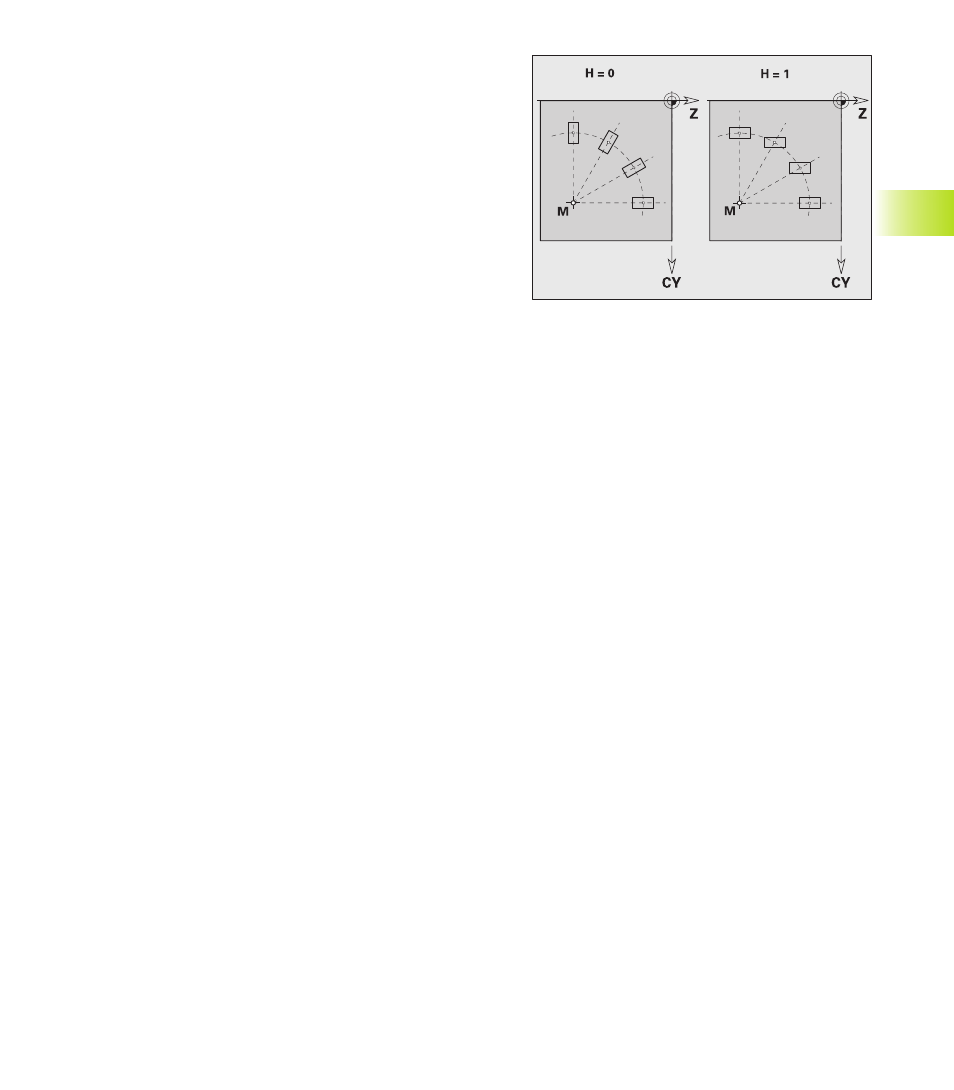

H: Position des figures – par défaut: 0
■ H=0: position normale – la figure est tournée autour du
centre du cercle (rotation)
■ H=1: position non standard – la position de la figure se
référant au système de coordonnées reste inchangée
(translation)
4.5 Commandes de géométr
ie
