Contours avec l'axe C
6.6.1 Contours sur la face frontale et sur la face
arrière
Profondeur de fraisage
La „profondeur P“ est introduite comme paramètre pour les
figures. Si vous définissez les contours de fraisage avec des
éléments indépendants, lorsque vous avez terminé l'introduction
du contour, TURN PLUS ouvre la boîte de dialogue „Poche/Contour“
dans laquelle vous devez inscrire la „profondeur P“.
„Profondeur P > 0“ définit une „poche“.
Position des contours sur la face frontale/arrière
TURN PLUS enregistre la „surface de référence“ sélectionnée et la
propose comme „cote de référence“.

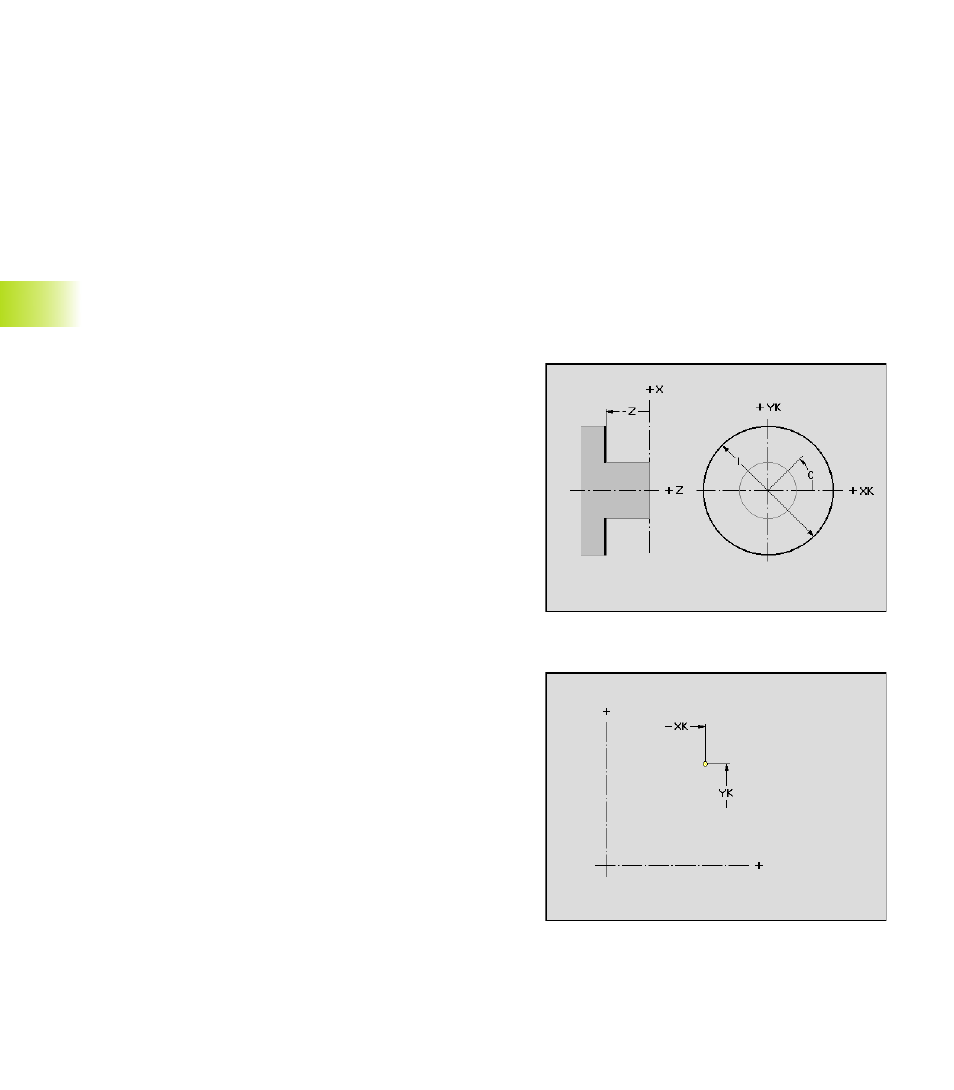

Boîte de dialogue „Données de référence“
Z:
Cote de référence
Point initial du contour sur la face frontale/arrière
Avec Contour, vous définissez le point initial.
Paramètres
XK, YK: Point initial du contour en coordonnées cartésiennes
P,
α
:
Point initial du contour en coordonnées polaires (référence
angle
α
: axe XK positif)
