CNC PILOT 4290 HEIDENHAIN 229
6.5 Contour de la pièce finie
6.5.1 Eléments du contour de base
TURN PLUS ne demande pas les paramètres qu'il connaît déjà –
Les champs d'introduction sont alors verrouillés. Exemple: Sur les
droites horizontales ou verticales, une seule coordonnée varie et
l'angle est défini par le sens de l'élément.
Vous définissez ce type de cotation par softkey (cf. tableau).
6.5 Contour de la pièce finie

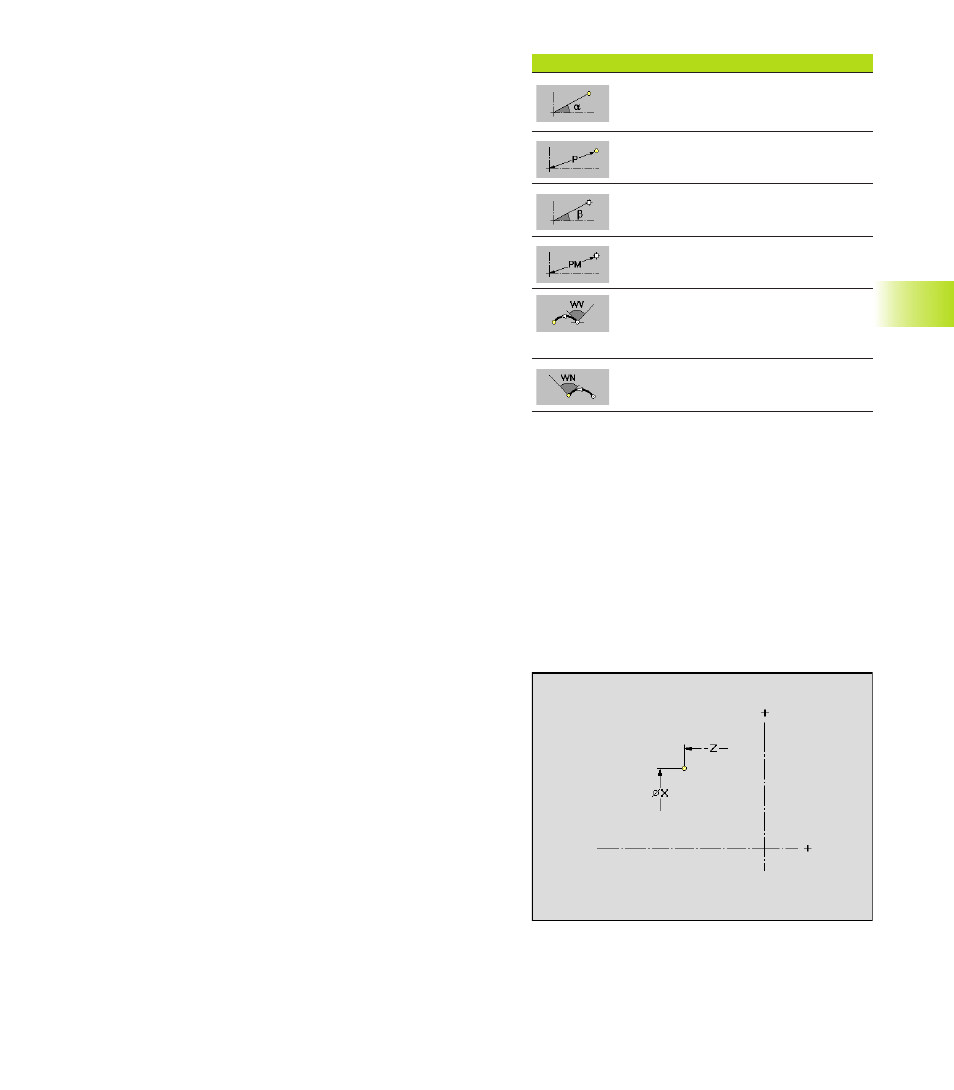

Softkeys „Cotation éléments du contour“
Cotation polaire du point final: Angle
α
Cotation polaire du point final: Rayon
Cotation polaire du centre: Angle
β
Cotation polaire du centre: Rayon
Angle par rapport à l'élément
précédent
Angle par rappport à l'élément suivant
Point initial du contour
Avec Contour, vous définissez le point initial.
Paramètres
X, Z:
Point initial du contour
P,
α
: Point initial du contour en coordonnées polaires (référence
angle
α
: axe Z positif)
