6 TURN PLUS 246

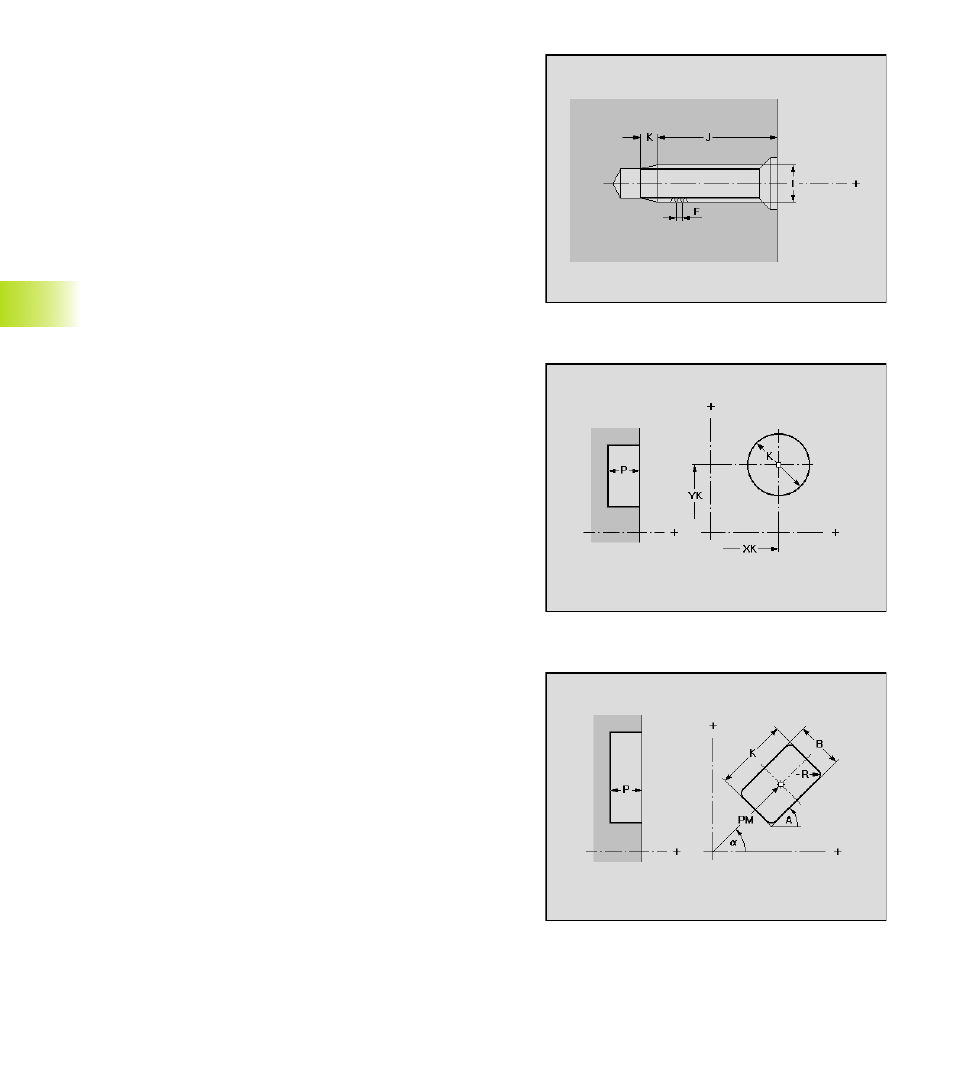

Cercle (cercle entier)
Paramètres
XK, YK: Centre en coordonnées cartésiennes
α
, PM: Centre en coordonnées polaires (référence angle
α
: axe XK
positif)
R/K: Rayon/diamètre du cercle
P: Profondeur de la figure
Rectangle
Paramètres
XK, YK: Centre en coordonnées cartésiennes
α
, PM: Centre en coordonnées polaires (référence angle
α
: axe XK
positif)
A: Angle axe longitudinal du rectangle (référence: axe XK)
K: Longueur du rectangle
B: Largeur du rectangle
R: Chanfrein/arrondi
■ Largeur du chanfrein
■ Rayon de l'arrondi
P: Profondeur de la figure
6.6 Contours avec l'axe C
Paramètres pour le „filet“
I:
Diamètre nominal
J: Profondeur du filet
K: Attaque du filet (longueur en sortie)
F: Pas de vis
Mode: filet à droite/à gauche
