8.1.3 Paramètres d'outils
Paramètres pour outils de tournage
Paramètre boîte de dialogue 1 B S TP
ID: Référence de l'outil • • •
Cote X, Z (xe, ze): cotes de réglage • – –
Ang. rég. (ew): angle de réglage • • •
Ang. pte (sw): angle de pointe • • •
Rayon (rs): rayon de la dent • • •
SUS: sens d'usinage secondaire • – •
Larg.t (sb) – outil à fileter:
largeur de la dent – distance entre l'arête de
la dent et la pointe de la dent
• • –
Larg.t. (sb): largeur de dent • • •
Ln.cpe (sl): longueur de la dent • • •
Ln.cpe (sl) – outil à moleter: diamètre molette – • –
Larg.t (sb) – outil à moleter: largeur molette – • –
SUS: sens d'usinage secondaire • – •
Corr. X, Z (DX, DZ): valeurs de correction
(+/– 10 mm max.)
• – –
Dir. usin.: sens de rotation broche • – •
L.rain. (nl): longueur utile pour outils
internes
– – •
P.règl. (et): prondeur de plongée max. • • •
3. corr. (D3): valeur de correction spéciale
pour le 3ème côté de la dent (+/– 10 mm max.) –
cf. également G148 et G150/G151
• – –
Outil à fileter:
■ La „cote de réglage ze“ pour les types 141, 143 et la
„cote de réglage xe“ pour les types 142, 144 est
mesurée à partir de l'arête de la dent.
■ La CNC PILOT détermine avec le paramètre „Sens
d'usinage“ si elle doit utiliser un „outil au plafond“ ou
l'„outil standard.

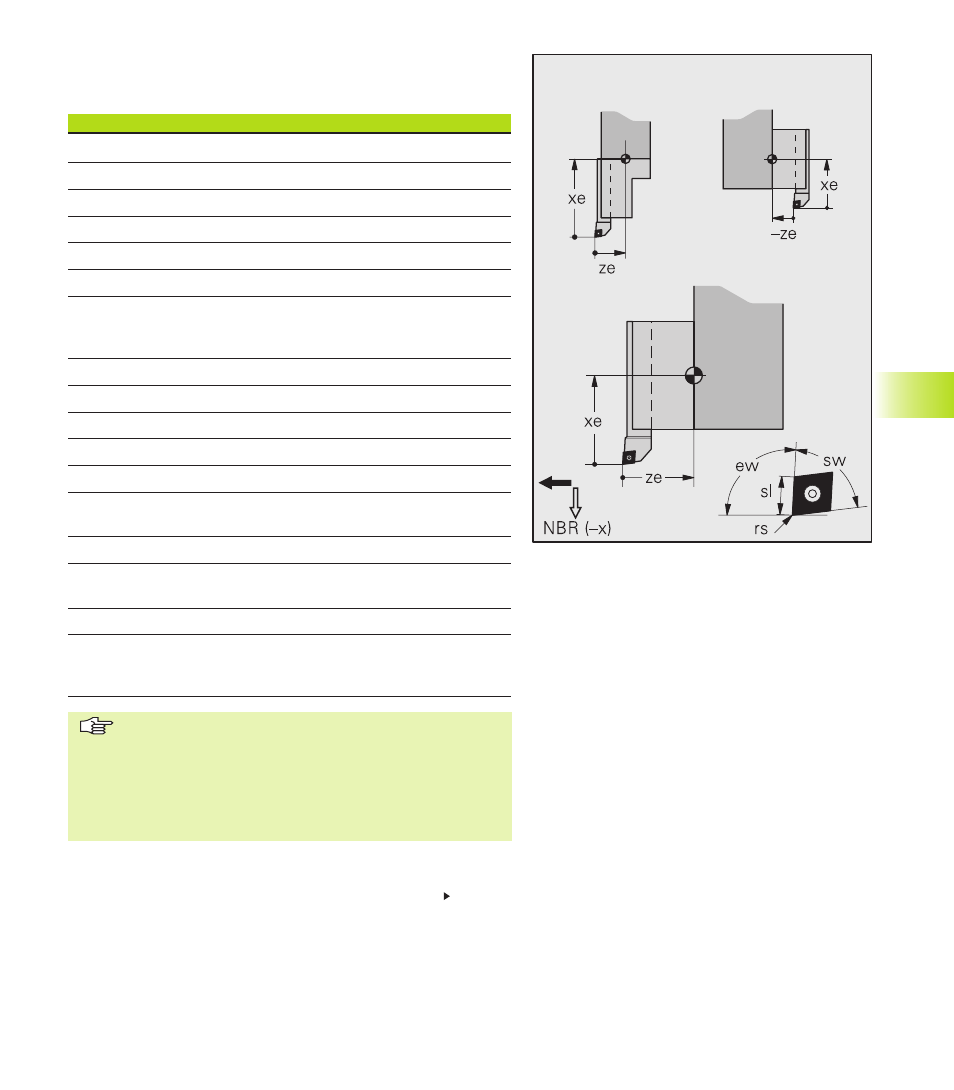

Exemple d'un outil de type 111
Suite: cf. page suivante
