6 TURN PLUS 334
Outillage – Serrer la pièce
Sélectionner „Outil. – Serrage – Serrer“
<
Sélectionner „Côté broche – Mandrin 3 mors“
<

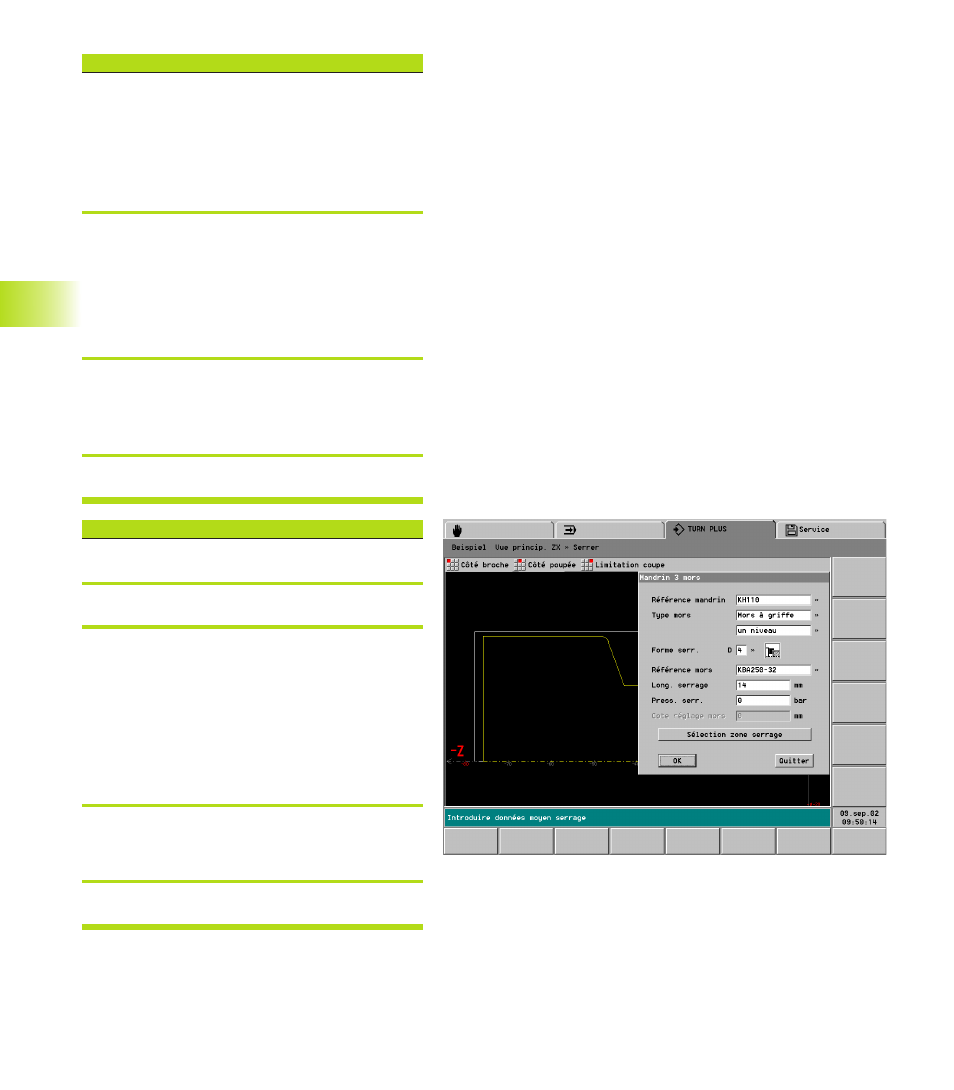

Boîte de dialogue „Mandrin 3 mors“
■ Sélectionner la „référence du mandrin
■ Introduire le „type de mors“
■ Introduire la „forme de serrage“
■ Sélectionner la „référence du mors“
■ „Vérifier/introduire la longueur/pression de
serrage“
■ Définir la zone de serrage (sélectionner un
élément de contour touché par les mors)
<
Fermer la boîte de dialogue „Mandrin 3 mors“ –
TURN PLUS représente les moyens de serrage et
la limitation de coupe
<
„touche ESC“ – retour au menu principal
Définir les éléments de forme (suite)
Sélectionner „Forme – Dégagement –
Dégagement de forme G“
■ Sélectionner „Angle pour dégagement“
■ Boîte de dialogue „Dégagement forme G“:
■ Longueur du dégagement = 5 mm
■ Profondeur du dégagement = 1,3 mm
■ Angle d'entrée = 30 °
<
Sélectionner „Forme – Gorge – Gorge forme D“
■ Sélectionner l'„élément de base pour la gorge“
■ Boîte de dialogue „Gorge forme D“:
■ Point de référence (Z) = –30 mm
■ Largeur de la gorge (Ki) = –8 mm
■ Diamètre de la gorge = 25 mm
■ Angles (B): Chanfreins; 1 mm
<
Sélectionner „Forme – Filet“
■ Sélectionner l'„élément de base pour le filet“
■ Boîte de dialogue „Filet“:
■ Sélectionner „Filet ISO métrique“
<
„touche ESC“ – retour au menu principal
6.16 Exemple
