CNC PILOT 4290 HEIDENHAIN 25
3.2 Mode de fonctionnement Manuel
Vous ne pouvez introduire la vitesse de coupe constante
que pour les chariots disposant d'un axe X.
Fonctions du changement d'outil:
■ Orienter l'outil
■ Convertir les „nouvelles“ cotes de l'outil
■ Afficher les „nouvelles“ valeurs effectives dans
l'affichage de position
3.2.1 Introduire les données-machine
Groupe de menus „F“ (avance):
■ Avance par tour
Sélectionner l'„avance de rotation“ (avance/
tour)
Introduire l'avance en „mm/tour“ (ou „inch/
tour“)
■ Avance par minute
Sélectionner l'„avance en minutes“ (avance/
minute)
Introduire l'avance en „mm/min.“ (ou „inch/
min.“)
Groupe de menus „S“ (vitesse de rotation
broche):
■ Vitesse de rotation broche
Sélectionner „Vitesse S“
Introduire la vitesse de rotation en tours/min.
■ Vitesse de coupe constante
Sélectionner „V-constant“
Introduire la vitesse de coupe en „m/min.“ (ou
„ft/min.“)
■ Arrêt précis
Configurer la broche avec la touche de
commutation broche
Sélectionner „Arrêt précis“
Introduire la position
Départ cycle: La broche se positionne
Arrêt cycle: Fermer la boîte de dialogue
Sous-menu „T“ (outil):
Sélectionner „T“
Introduire la position de la tourelle

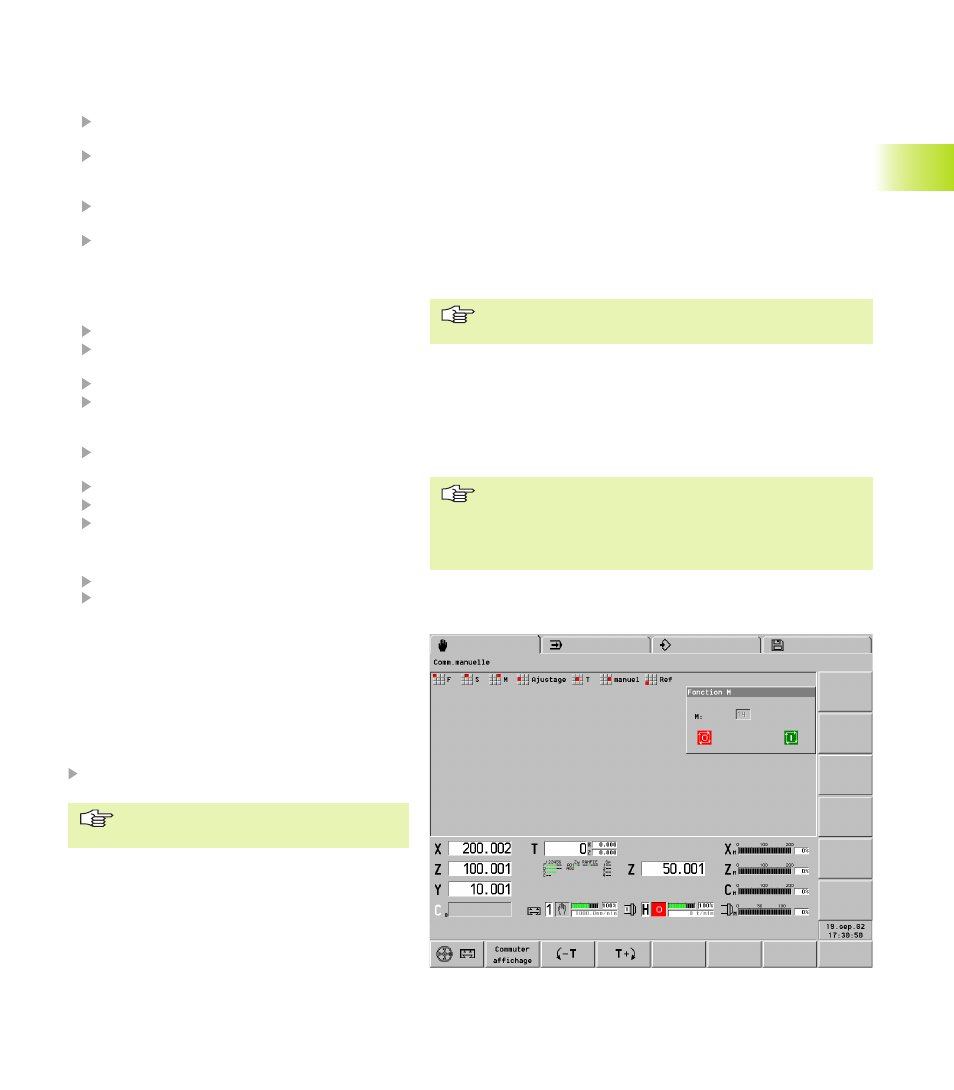

3.2.2 Commandes M
Goupe de menus „M“ (fonctions M):
■ Le numéro M est connu: Sélectionner „M-direct“
et introduire le numéro
■ „Menu M“: Sélectionner la fonction M à l'aide du
menu
Après introduction/sélection de la fonction M:
Départ cycle: La fonction est exécutée
Arrêt cycle: Fermer la boîte de dialogue
Le menu M dépend de la machine. Il
peut différer de l'exemple représenté.
