CAP – Définition du type d'approche: paramètres d'usinage
correspondants; position de changement: point de changement
d'outil configuré
■ 2: Approche du point de changement d'outil avec G14.
■ 3: Approche d'une position de changement d'outil calculée
avec G0 – A l'aide de l'outil actuel et de l'outil suivant, TURN
PLUS calcule la position de changement optimale
■ Limitation vitesse (de rotation) [SMAX]: Limitation globale de la
vitesse de rotation – En „en-tête du programme“ du programme
TURN PLUS, vous pouvez définir une limitation plus faible de la
vitesse de rotation (cf. „
6.2.2 En-tête de programme“).

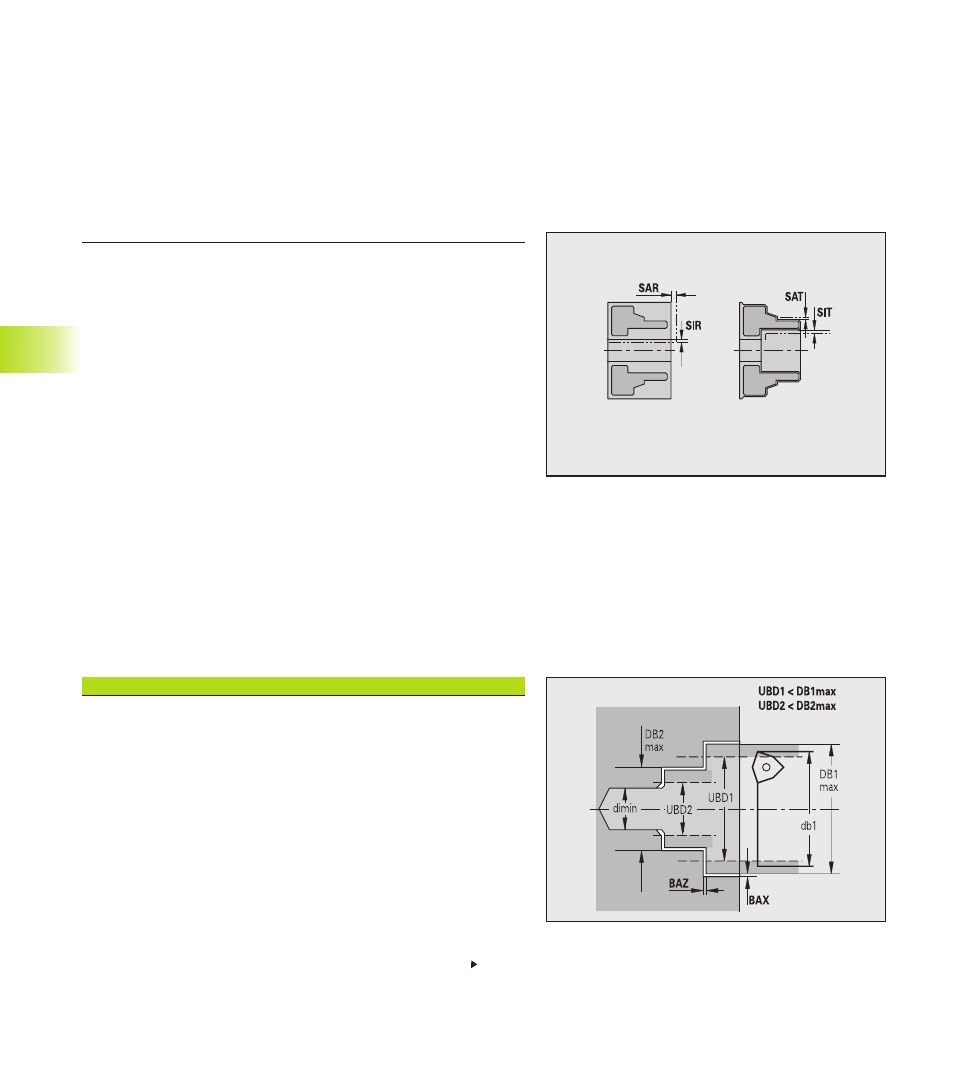

Distances de sécurité globales
■ Ext. sur pièce brute [SAR] – Distance par rapport à l'extérieur de
la pièce brute
■ Int. sur pièce brute [SIR] – Distance par rapport à l'intérieur de la
pièce brute
■ Ext. sur pièce pièce pré-usinée [SAT] – Distance par rapport à
l'extérieur de la pièce pré-usinée
■ Int. sur pièce pré-usinée [SIT] – Distance par rapport à l'intérieur
de la pièce pré-usinée
TURN PLUS tient compte de SAR/SIR pour toutes les opérations
d'ébauche avec tournage et pour le pré-perçage centrique.
Sur les pièces pré-usinées, SAT/SIT est en vigueur pour:
■ la finition
■ le tournage de gorges
■ les gorges de contour (coupe contour)
■ l'usinage de gorges
■ le filetage
■ la mesure
3 – Pré-perçage centrique
Pré-perçage – Sélection d'outil, surépaisseurs
Le pré-perçage est réalisé au maximum en 3 étapes:
■ 1ère étape de pré-perçage (diamètre limite UBD1)
■ 2ème étape de pré-perçage (diamètre limite UBD2)
■ étape finale de perçage
■ 1er diamètre seuil de perçage [UBD1]
■ 1ère étape de pré-perçage: si UBD1 < DB1max
■ sélection d'outil: UBD1 <= db1 <= DB1max
■ 2ème diamètre seuil de perçage [UBD2]
■ 2ème étape de pré-perçage: si UBD2 < DB2max
■ sélection d'outil: UBD2 <= db2 <= DB2max
■ Perçage final est réalisé avec: dimin <= UBD2
■ sélection d'outil: db = dimin
