8 Données d'outillage 386

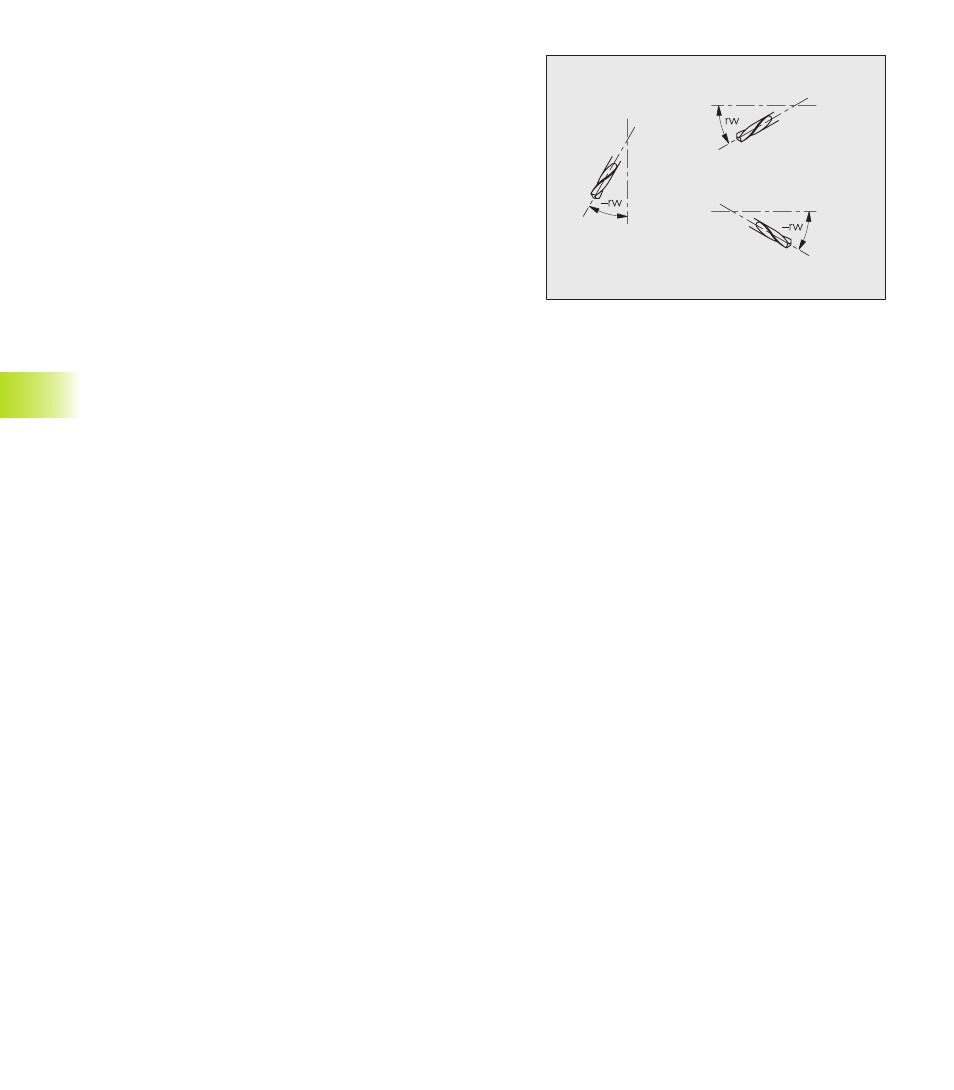

Cote „angle de position rw“
■ Correction CSP: vitesse de coupe (de l'angl.: cutting speed)
Correction FDR: avance (de l'angl.: feed rate)
Deep-Cor.: profondeur de coupe (de l'angl.: deep=profond)
TURN PLUS multiplie ces valeurs de correction par les valeurs de
coupe calculées à partir de la banque de données
technologiques.
■ Type logement – utilisé pour les tours disposant de différents
logements d'outils. L'outil est installé si son type de logement
est le même que celui qui est défini pour cet emplacement de
logement (cf. paramètre machine 511, ...).
■ Agit sur la sélection d'outil et son emplacement dans TURN
PLUS.
■ Les fonctions „Installer liste d'outils“ vérifient si l'outil peut
être installé à la position prévue sur la tourelle.
■ Angle de position (rw): définit l'écart par rapport au sens
d'usinage principal dans le sens mathématique positif (–90° < rw
< +90°).
TURN PLUS n'utilise que des outils de perçage et de fraisage
travaillant dans le sens de l'axe principal ou perpendiculairement
à l'axe principal
■ Nombre dents: utilisé avec „Avance par dent G93“
■ Longueur en saillie (ax) – pour les outils de perçage et de
fraisage:
■ outils axiaux: ax = distance entre le point de référence de l'outil
et l'arête supérieure du porte-outils
■ outils radiaux: ax = distance entre le point de référence de
l'outil et l'arête inférieure du porte-outils (y compris si le foret/la
fraise est serré(e) dans un mandrin)
8.1 Banque de données des outils
